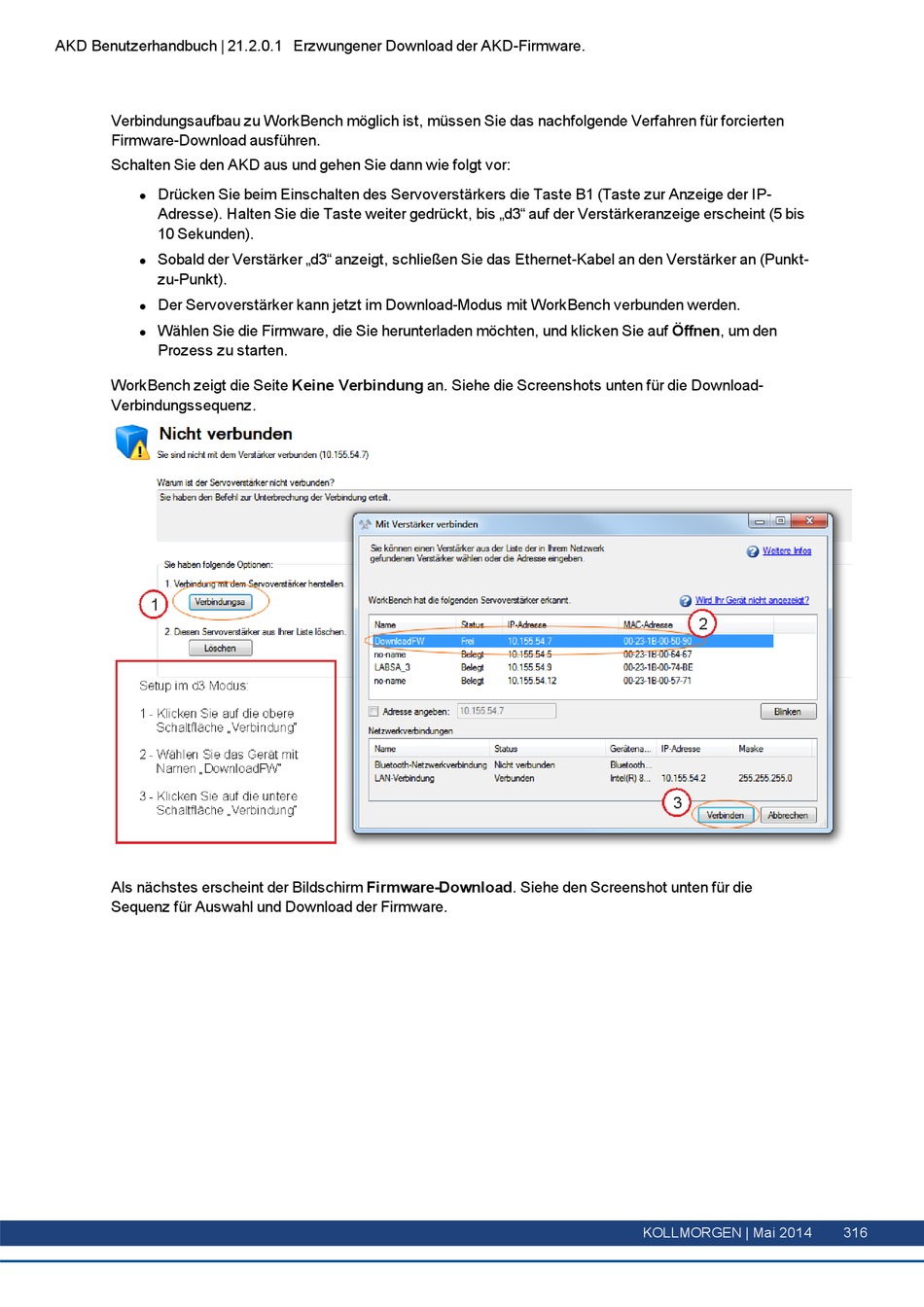

AKD Benutzerhandbuch | 21.2.0.1 Erzwungener Download der AKD-Firmware.
Verbindungsaufbau zu WorkBench möglich ist, müssen Sie das nachfolgende Verfahren für forcierten
Firmware-Download ausführen.
Schalten Sie den AKD aus und gehen Sie dann wie folgt vor:
Drücken Sie beim Einschalten des Servoverstärkers die Taste B1 (Taste zur Anzeige der IP-
l
Adresse). Halten Sie die Taste weiter gedrückt, bis „d3" auf der Verstärkeranzeige erscheint (5 bis
10 Sekunden).
Sobald der Verstärker „d3" anzeigt, schließen Sie das Ethernet-Kabel an den Verstärker an (Punkt-
l
zu-Punkt).
Der Servoverstärker kann jetzt im Download-Modus mit WorkBench verbunden werden.
l
Wählen Sie die Firmware, die Sie herunterladen möchten, und klicken Sie auf Öffnen, um den
l
Prozess zu starten.
WorkBench zeigt die Seite Keine Verbindung an. Siehe die Screenshots unten für die Download-
Verbindungssequenz.
Als nächstes erscheint der Bildschirm Firmware-Download. Siehe den Screenshot unten für die
Sequenz für Auswahl und Download der Firmware.
KOLLMORGEN | Mai 2014
316
