AKD Benutzerhandbuch | 22.8 Anschluss an die Netzversorgung (X3, X4)

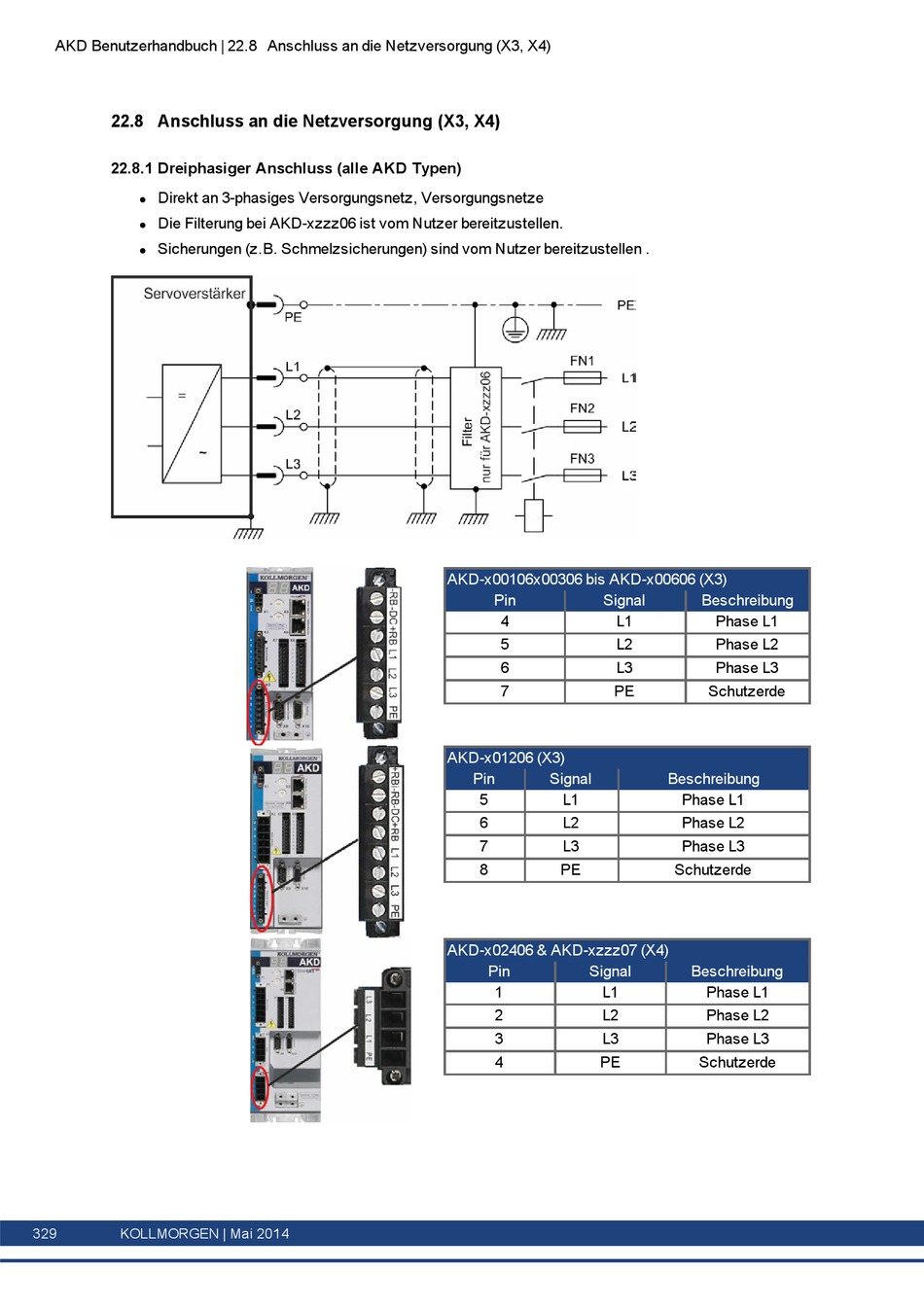

22.8 Anschluss an die Netzversorgung (X3, X4)

22.8.1 Dreiphasiger Anschluss (alle AKD Typen)

Direkt an 3-phasiges Versorgungsnetz, Versorgungsnetze
l
Die Filterung bei AKD-xzzz06 ist vom Nutzer bereitzustellen.
l
Sicherungen (z.B. Schmelzsicherungen) sind vom Nutzer bereitzustellen .
l
329 KOLLMORGEN | Mai 2014
AKD-x00106x00306 bis AKD-x00606 (X3)
Pin Signal
4 L1
5 L2
6 L3
7 PE
AKD-x01206 (X3)
Pin Signal
5 L1
6 L2
7 L3
8 PE
AKD-x02406 & AKD-xzzz07 (X4)
Pin Signal
1 L1
2 L2
3 L3
4 PE
Beschreibung
Phase L1
Phase L2
Phase L3
Schutzerde
Beschreibung
Phase L1
Phase L2
Phase L3
Schutzerde
Beschreibung
Phase L1
Phase L2
Phase L3
Schutzerde
