22.13 Impuls / Richtung
Der Verstärker kann an eine Schrittmotorsteuerung eines Drittanbieters angeschlossen werden. Legen
Sie mit der Setup-Software WorkBench die Parameter für den Verstärker fest. Die Schrittanzahl kann
angepasst werden, sodass der Verstärker an die Puls-/Richtungssignale einer beliebigen
Schrittmotorsteuerung angepasst werden kann.

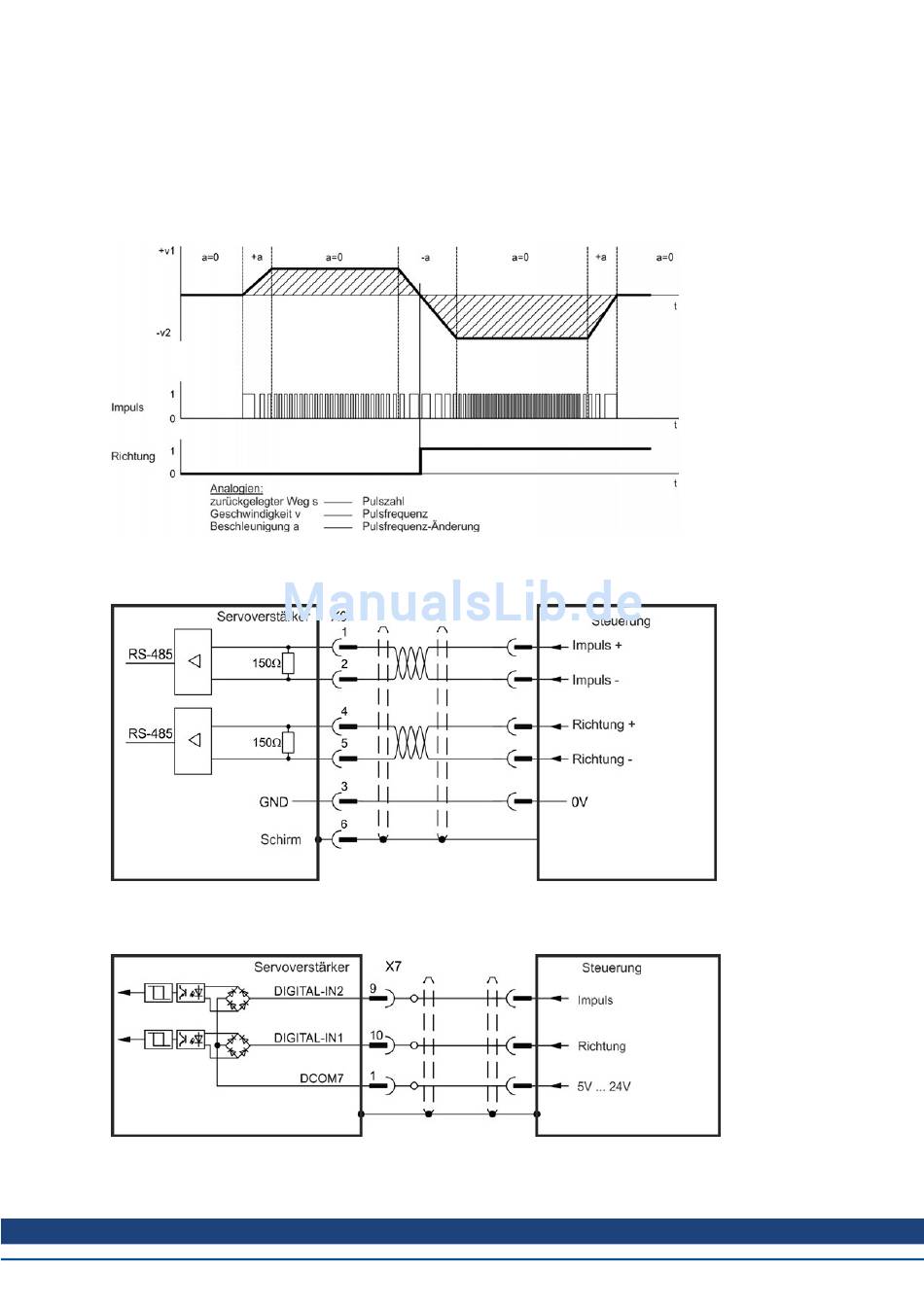

Geschwindigkeitsprofil und Signaldiagramm
22.13.1 Impuls / Richtung Eingang 5 V (X9)
Anschluss an Schrittmotor Ansteuerungen mit 5 V Signalpegel.
22.13.2 Impuls / Richtung Eingang 5 V bis 24 V (X7)
Eingang für Schrittmtor Ansteuerungen. Die Eingänge an X7 arbeiten mit 5V bis 24V.
