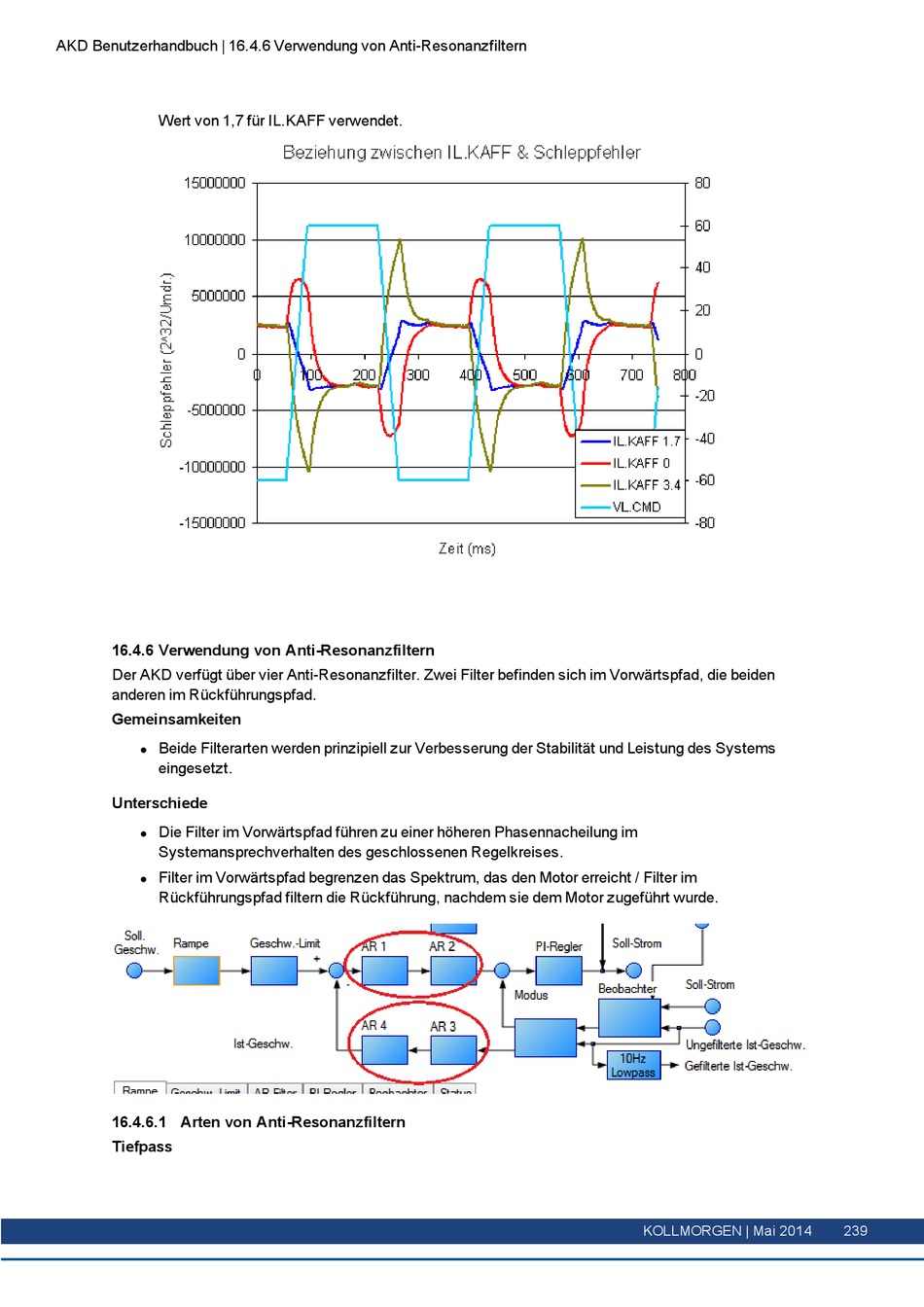

AKD Benutzerhandbuch | 16.4.6 Verwendung von Anti-Resonanzfiltern
Wert von 1,7 für IL.KAFF verwendet.
16.4.6 Verwendung von Anti-Resonanzfiltern
Der AKD verfügt über vier Anti-Resonanzfilter. Zwei Filter befinden sich im Vorwärtspfad, die beiden
anderen im Rückführungspfad.
Gemeinsamkeiten
Beide Filterarten werden prinzipiell zur Verbesserung der Stabilität und Leistung des Systems
l
eingesetzt.
Unterschiede
Die Filter im Vorwärtspfad führen zu einer höheren Phasennacheilung im
l
Systemansprechverhalten des geschlossenen Regelkreises.
Filter im Vorwärtspfad begrenzen das Spektrum, das den Motor erreicht / Filter im
l
Rückführungspfad filtern die Rückführung, nachdem sie dem Motor zugeführt wurde.
16.4.6.1 Arten von Anti-Resonanzfiltern
Tiefpass
KOLLMORGEN | Mai 2014
239
