AKD Benutzerhandbuch | 22.12 Encoder als zweites Feedback
22.12 Encoder als zweites Feedback

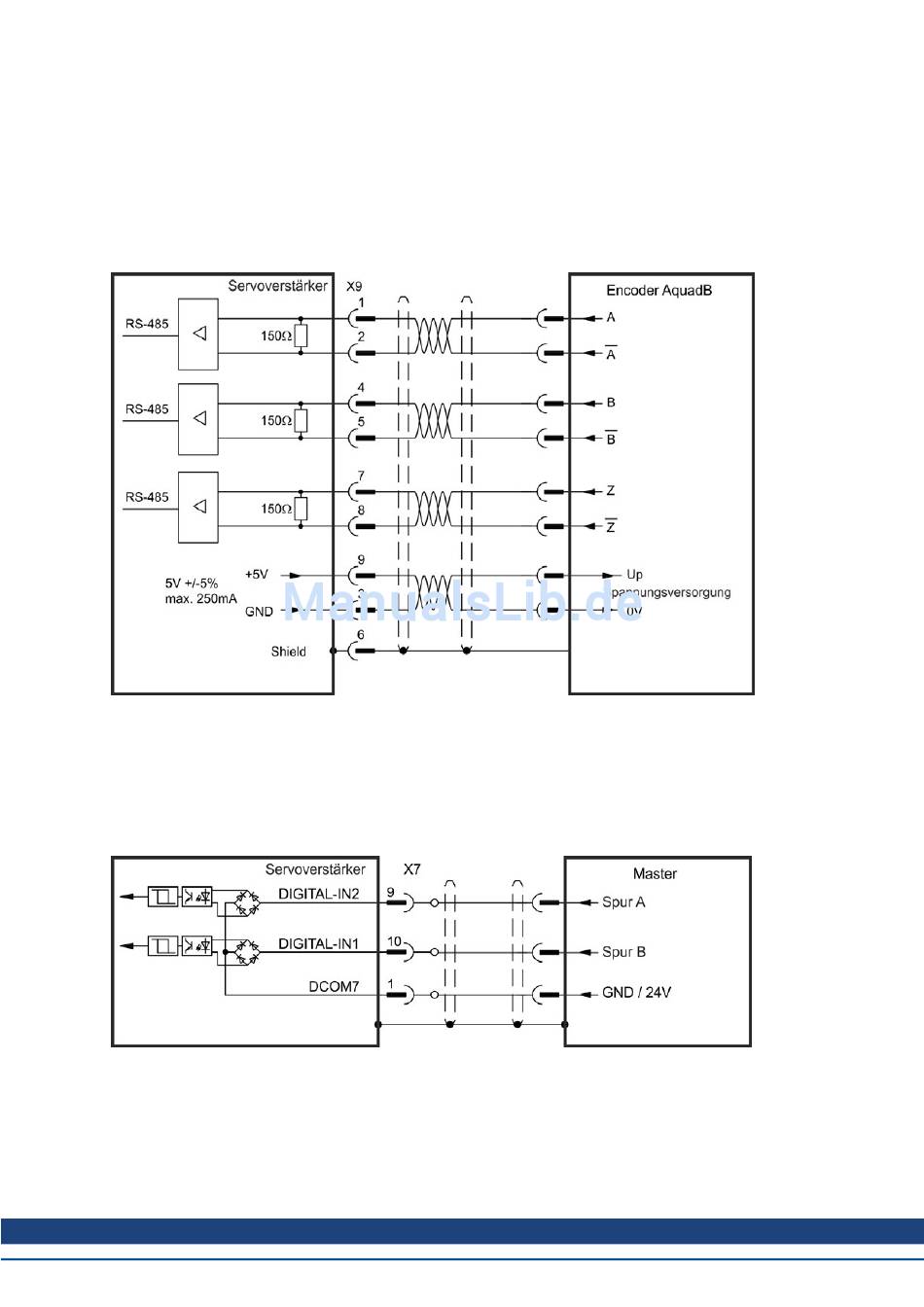

22.12.1 Inkrementalgeber Eingang 5 V (X9)
An diesen Eingang kann ein 5 V A quad B-Encoder oder der Encoder-Emulationsausgang eines anderen
Verstärkers angeschlossen und als Master-Encoder, zweites Feedback, Getriebe oder Nockeneingang
verwendet werden. Verwenden Sie den Eingang nicht als Anschluss für ein primäres Feedback!
Anschlussbild
22.12.2 Inkrementalgeber Eingang 24 V (X7)
Ein 24 V Inkrementalgeber kann an die digitalen Eingänge 1 und 2 angeschlossen und als Master-
Encoder, zweites Feedback, Getriebe oder Nockeneingang verwendet werden. Verwenden Sie den
Eingang nicht als Anschluss für ein primäres Feedback!
Anschlussbild
KOLLMORGEN | Mai 2014
338
