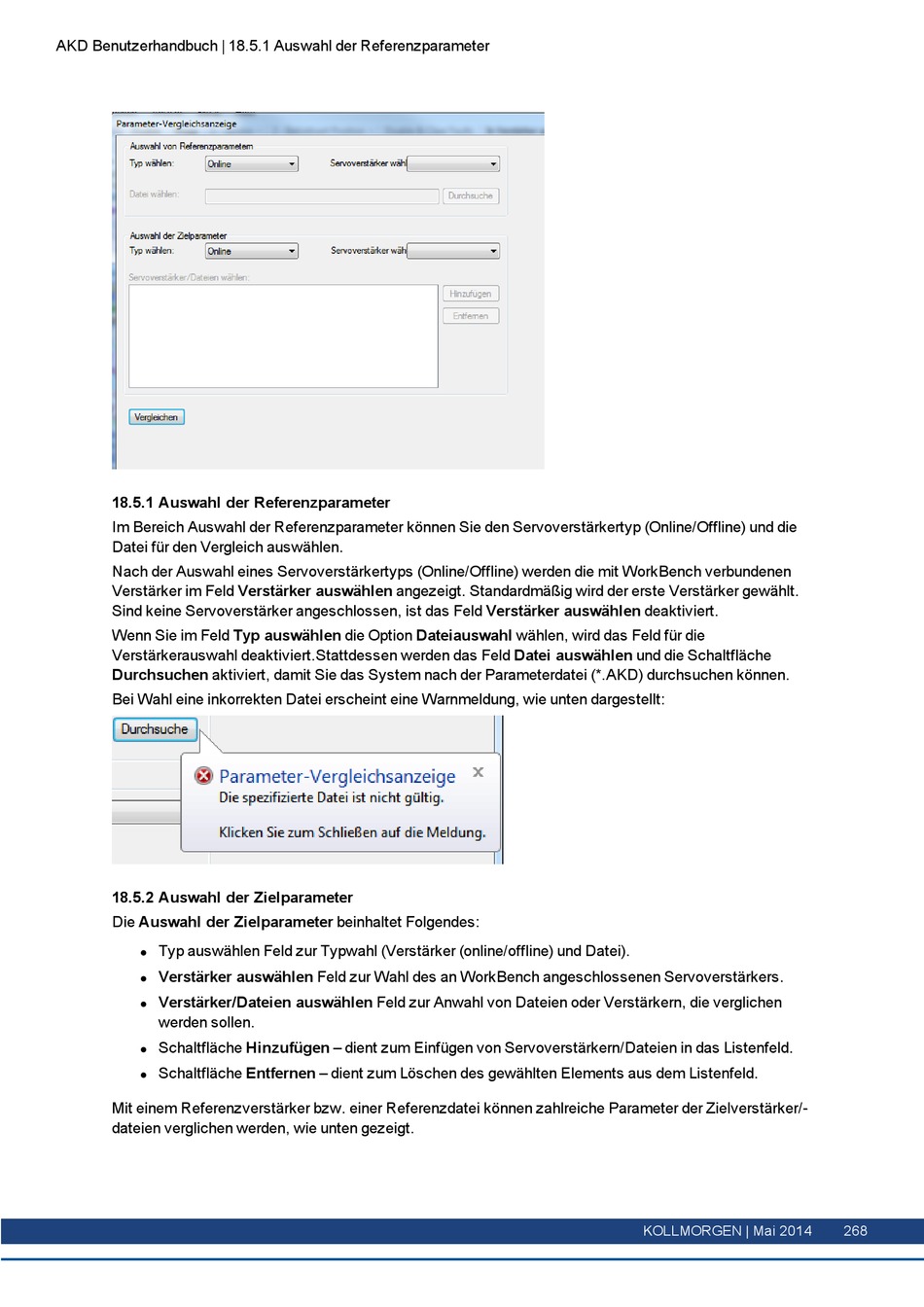

18.5.1 Auswahl der Referenzparameter
Im Bereich Auswahl der Referenzparameter können Sie den Servoverstärkertyp (Online/Offline) und die
Datei für den Vergleich auswählen.
Nach der Auswahl eines Servoverstärkertyps (Online/Offline) werden die mit WorkBench verbundenen
Verstärker im Feld Verstärker auswählen angezeigt. Standardmäßig wird der erste Verstärker gewählt.
Sind keine Servoverstärker angeschlossen, ist das Feld Verstärker auswählen deaktiviert.
Wenn Sie im Feld Typ auswählen die Option Dateiauswahl wählen, wird das Feld für die
Verstärkerauswahl deaktiviert.Stattdessen werden das Feld Datei auswählen und die Schaltfläche
Durchsuchen aktiviert, damit Sie das System nach der Parameterdatei (*.AKD) durchsuchen können.
Bei Wahl eine inkorrekten Datei erscheint eine Warnmeldung, wie unten dargestellt:
18.5.2 Auswahl der Zielparameter
Die Auswahl der Zielparameter beinhaltet Folgendes:
Typ auswählen Feld zur Typwahl (Verstärker (online/offline) und Datei).
l
Verstärker auswählen Feld zur Wahl des an WorkBench angeschlossenen Servoverstärkers.
l
Verstärker/Dateien auswählen Feld zur Anwahl von Dateien oder Verstärkern, die verglichen
l
werden sollen.
Schaltfläche Hinzufügen – dient zum Einfügen von Servoverstärkern/Dateien in das Listenfeld.
l
Schaltfläche Entfernen – dient zum Löschen des gewählten Elements aus dem Listenfeld.
l
Mit einem Referenzverstärker bzw. einer Referenzdatei können zahlreiche Parameter der Zielverstärker/-
dateien verglichen werden, wie unten gezeigt.
