AKD Benutzerhandbuch | 16.3.1.1 Typische Beispiele für die erweiterte Verwendung des PST
Tuning von Systemen mit verrauschter Frequenzantwort
Bei Verwendung eines Motors mit geringauflösenden Inkrementalgeber oder Resolver kann die

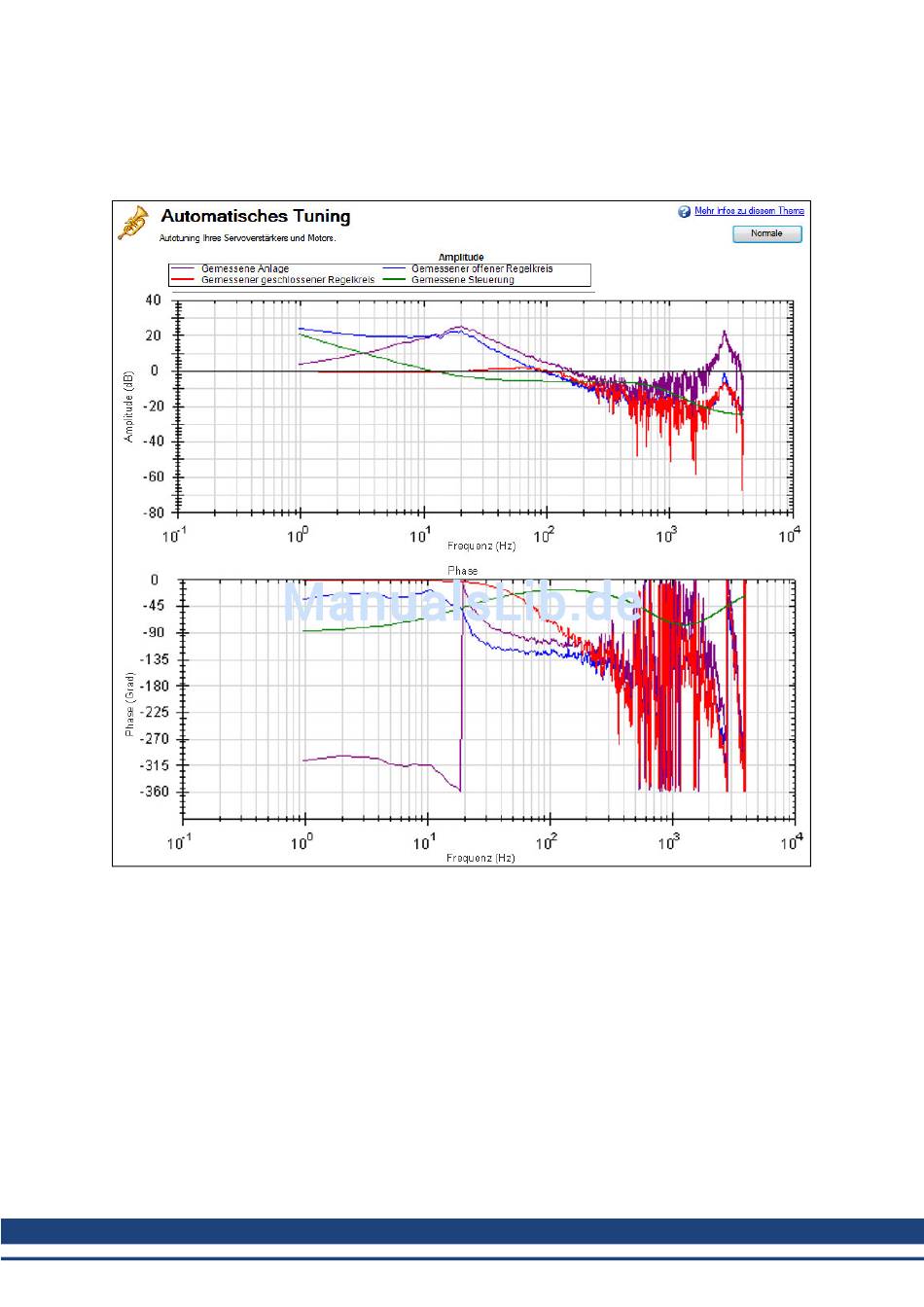

Hochfrequenzantwort Rauschen enthalten. Die nachstehende Abbildung zeigt einen Bode-Plot, der nach
dem Autotuning eines Inkrementalgebers mit 8.192 Schritten pro Umdrehung erzeugt wurde.
Damit der Bode-Plot besser lesbar ist, erhöhen Sie den Glättungsfaktor (1) in den erweiterten
Messoptionen.
Optionen.
