AKD Benutzerhandbuch | 16.4.6.1 Arten von Anti-Resonanzfiltern

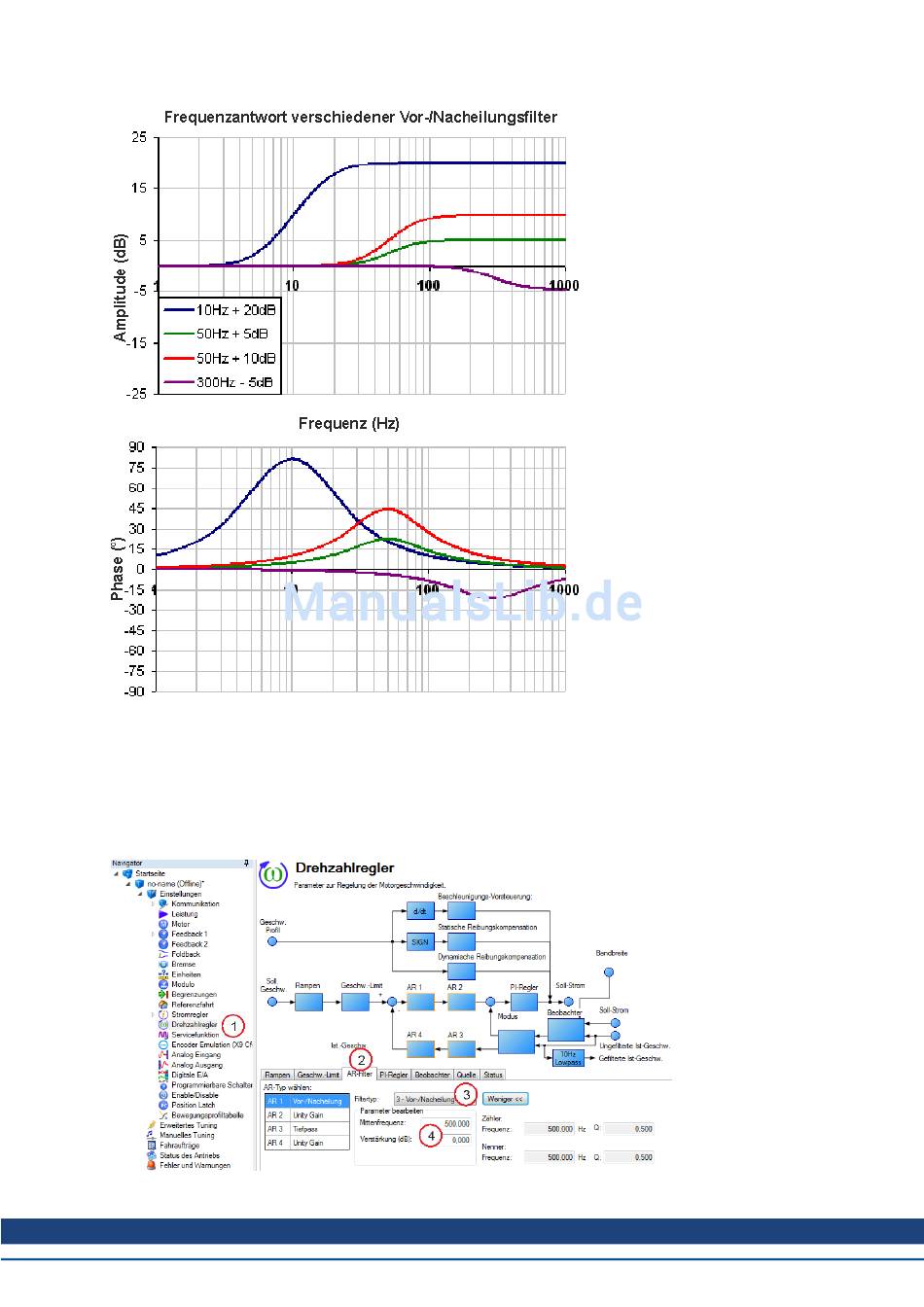

Zur Festlegung eines Vor-/Nacheilungsfilters müssen Sie die Mittenfrequenz und eine
Hochfrequenzverstärkung (dB) bestimmen. Klicken Sie hierzu auf den Geschwindigkeitsregelkreis, wie
im nachstehenden Beispiel gezeigt:
„Geschwindigkeitsregelkreis"(1), wählen Sie dann die Registerkarte „AR1"(2). Im Dropdown-Feld
„Filtertyp"wählen Sie „Vor-/Nacheilung"(3) und geben schließlich die gewünschte Mittenfrequenz und die
Verstärkung des Vor-/Nacheilungsfilters (4) ein.
KOLLMORGEN | Mai 2014
241
