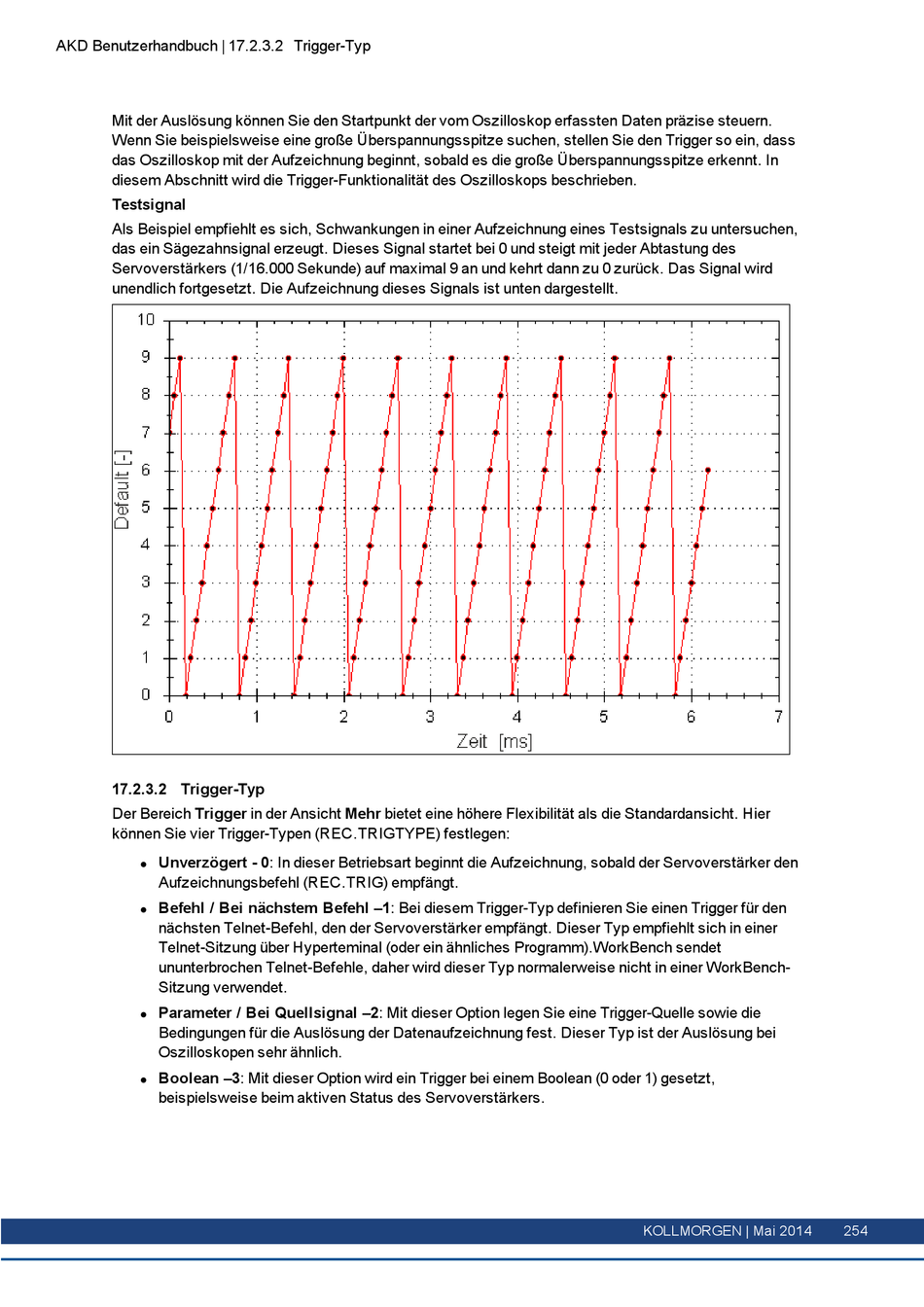

AKD Benutzerhandbuch | 17.2.3.2 Trigger-Typ
Mit der Auslösung können Sie den Startpunkt der vom Oszilloskop erfassten Daten präzise steuern.
Wenn Sie beispielsweise eine große Überspannungsspitze suchen, stellen Sie den Trigger so ein, dass
das Oszilloskop mit der Aufzeichnung beginnt, sobald es die große Überspannungsspitze erkennt. In
diesem Abschnitt wird die Trigger-Funktionalität des Oszilloskops beschrieben.
Testsignal
Als Beispiel empfiehlt es sich, Schwankungen in einer Aufzeichnung eines Testsignals zu untersuchen,
das ein Sägezahnsignal erzeugt. Dieses Signal startet bei 0 und steigt mit jeder Abtastung des
Servoverstärkers (1/16.000 Sekunde) auf maximal 9 an und kehrt dann zu 0 zurück. Das Signal wird
unendlich fortgesetzt. Die Aufzeichnung dieses Signals ist unten dargestellt.
17.2.3.2 Trigger-Typ
Der Bereich Trigger in der Ansicht Mehr bietet eine höhere Flexibilität als die Standardansicht. Hier
können Sie vier Trigger-Typen (REC.TRIGTYPE) festlegen:
Unverzögert - 0: In dieser Betriebsart beginnt die Aufzeichnung, sobald der Servoverstärker den
l
Aufzeichnungsbefehl (REC.TRIG) empfängt.
Befehl / Bei nächstem Befehl –1: Bei diesem Trigger-Typ definieren Sie einen Trigger für den
l
nächsten Telnet-Befehl, den der Servoverstärker empfängt. Dieser Typ empfiehlt sich in einer
Telnet-Sitzung über Hyperteminal (oder ein ähnliches Programm).WorkBench sendet
ununterbrochen Telnet-Befehle, daher wird dieser Typ normalerweise nicht in einer WorkBench-
Sitzung verwendet.
Parameter / Bei Quellsignal –2: Mit dieser Option legen Sie eine Trigger-Quelle sowie die
l
Bedingungen für die Auslösung der Datenaufzeichnung fest. Dieser Typ ist der Auslösung bei
Oszilloskopen sehr ähnlich.
Boolean –3: Mit dieser Option wird ein Trigger bei einem Boolean (0 oder 1) gesetzt,
l
beispielsweise beim aktiven Status des Servoverstärkers.
KOLLMORGEN | Mai 2014
254
