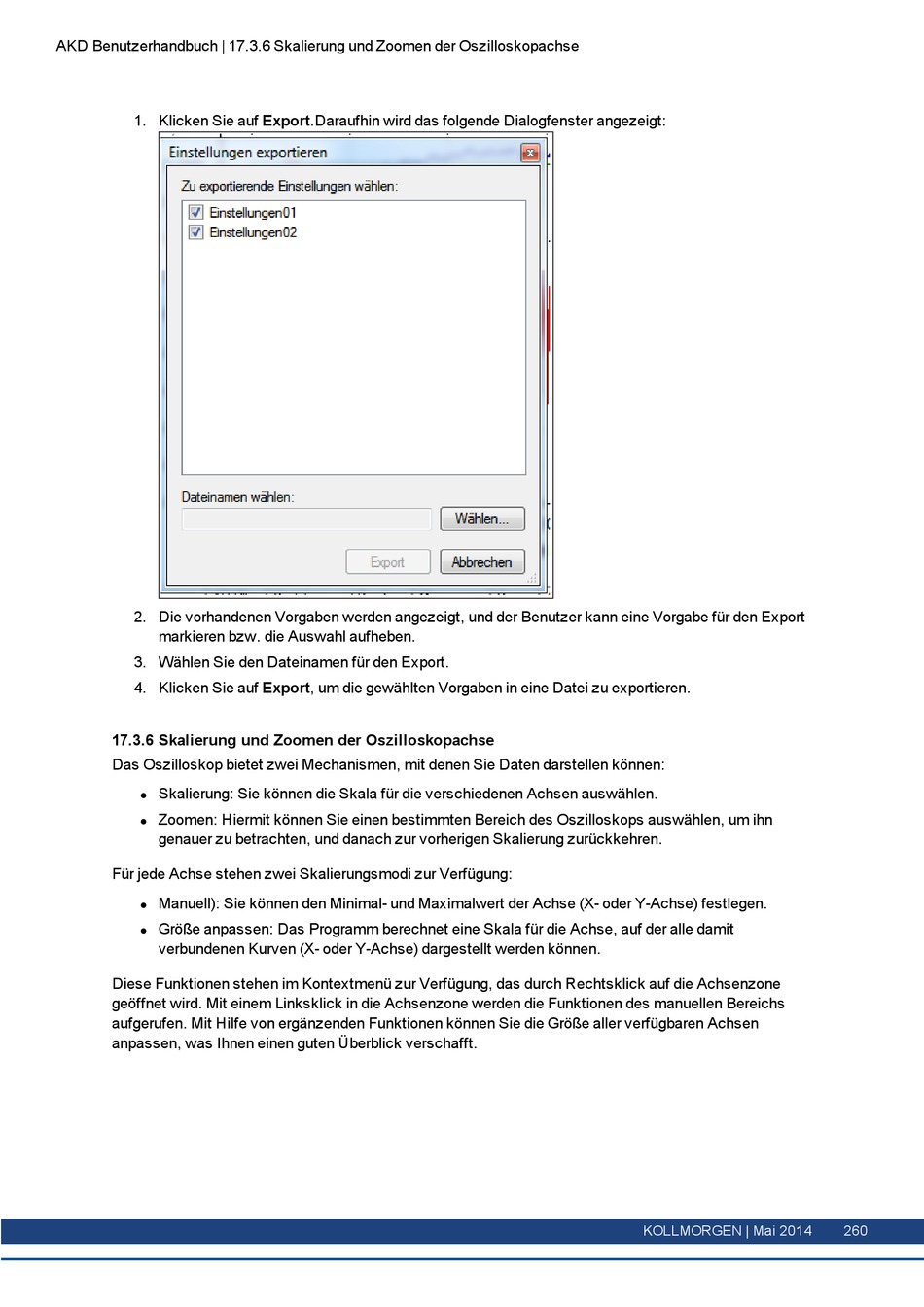

AKD Benutzerhandbuch | 17.3.6 Skalierung und Zoomen der Oszilloskopachse
1. Klicken Sie auf Export.Daraufhin wird das folgende Dialogfenster angezeigt:
2. Die vorhandenen Vorgaben werden angezeigt, und der Benutzer kann eine Vorgabe für den Export
markieren bzw. die Auswahl aufheben.
3. Wählen Sie den Dateinamen für den Export.
4. Klicken Sie auf Export, um die gewählten Vorgaben in eine Datei zu exportieren.

17.3.6 Skalierung und Zoomen der Oszilloskopachse

Das Oszilloskop bietet zwei Mechanismen, mit denen Sie Daten darstellen können:
Skalierung: Sie können die Skala für die verschiedenen Achsen auswählen.
l
Zoomen: Hiermit können Sie einen bestimmten Bereich des Oszilloskops auswählen, um ihn
l
genauer zu betrachten, und danach zur vorherigen Skalierung zurückkehren.
Für jede Achse stehen zwei Skalierungsmodi zur Verfügung:
Manuell): Sie können den Minimal- und Maximalwert der Achse (X- oder Y-Achse) festlegen.
l
Größe anpassen: Das Programm berechnet eine Skala für die Achse, auf der alle damit
l
verbundenen Kurven (X- oder Y-Achse) dargestellt werden können.
Diese Funktionen stehen im Kontextmenü zur Verfügung, das durch Rechtsklick auf die Achsenzone
geöffnet wird. Mit einem Linksklick in die Achsenzone werden die Funktionen des manuellen Bereichs
aufgerufen. Mit Hilfe von ergänzenden Funktionen können Sie die Größe aller verfügbaren Achsen
anpassen, was Ihnen einen guten Überblick verschafft.
KOLLMORGEN | Mai 2014 260
