AKD Benutzerhandbuch | 14.4.3.3 Importieren von Daten aus einer externen CSV-Datei
Nach dem Import wird die Größe der Profiltabelle im Raster angezeigt, und Sie können die graphische
Darstellung von Position, Geschwindigkeit, Beschleunigung und Ruck auf Basis der Profiltabellendaten
anzeigen, die jetzt im Raster geladen sind.

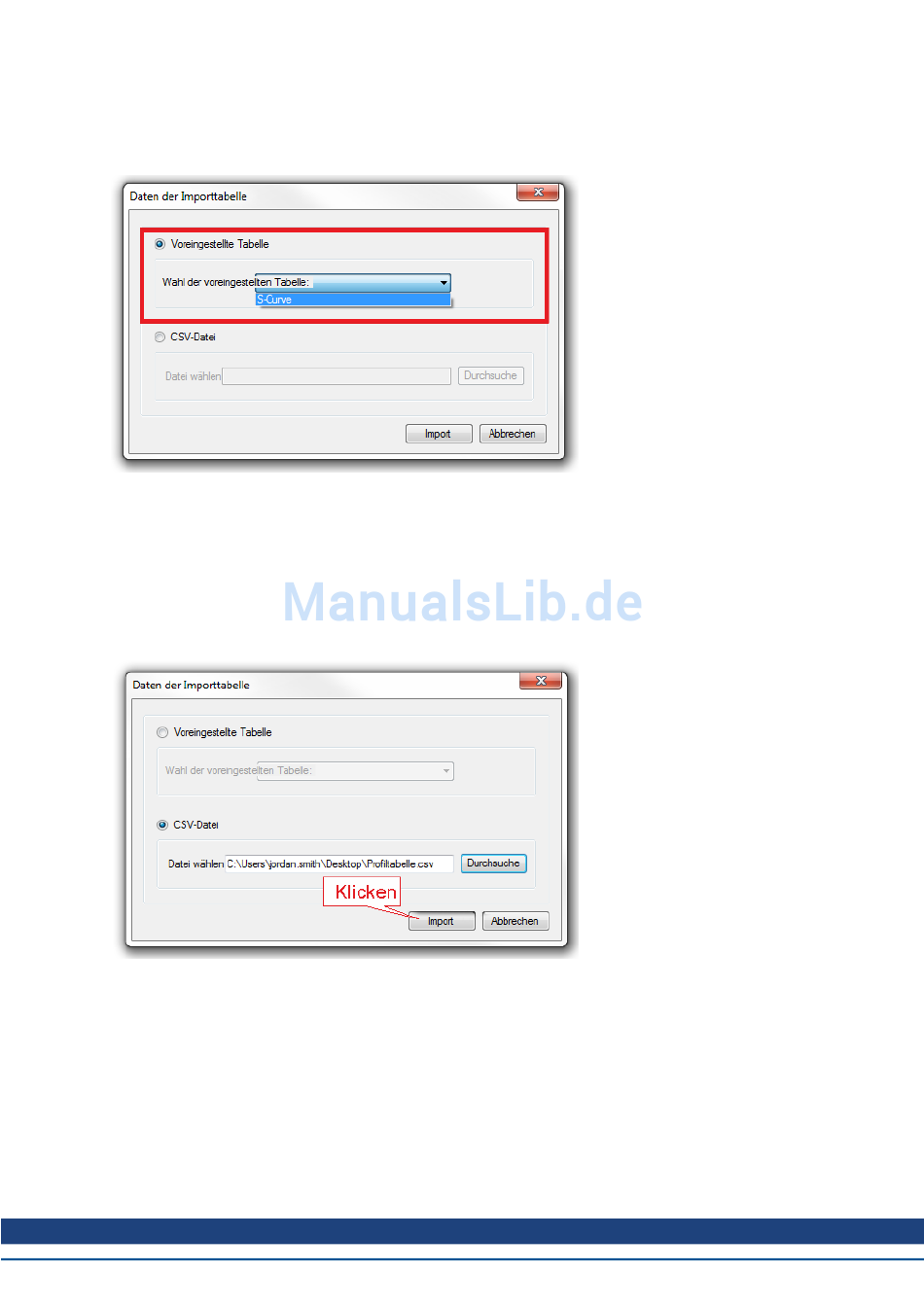

14.4.3.3 Importieren von Daten aus einer externen CSV-Datei
Sie können auch die Option CSV-Datei verwenden, um die Profiltabellendaten aus einer externen .csv-
Datei zu importieren. Wählen Sie die Option CSV-Datei und suchen Sie anschließend mit der
Schaltfläche „Durchsuchen" die gültige Datei. Klicken Sie nach Auswahl der Quelldatei auf Import, um
den Import der Daten abzuschließen. Eine Meldung bestätigt den erfolgreichen Datenimport. Nach dem
Import wird die Größe der Profiltabelle im Raster angezeigt, und Sie können die graphische Darstellung
von Position, Geschwindigkeit, Beschleunigung und Jerk auf Basis der Profiltabellendaten anzeigen, die
jetzt im Raster geladen sind.
Bei Wahl einer ungültigen Quelle oder eines ungültigen Formats erscheint die Meldung „Ungültiges
Datenformat".
14.4.4 Fahrprofiltabelle erstellen
Eine Fahrprofiltabelle enthält einheitenlose Positionswerte, die integraler Bestandteil des
Geschwindigkeitsprofils beim Beschleunigungs- und Verzögerungsprozess eines Fahrauftrags sind. Ein
Fahrprofil kann im Servoverstärker gespeichert und verwendet werden, um Beschleunigungen und
Verzögerungen mit einer bestimmten Profilform durchzuführen.
KOLLMORGEN | Mai 2014
189
