7.2.1 Übersicht
Während einer Bremsung der Motorlast wird Energie aus dem DC-Bus zum Bremswiderstand abgeleitet.
Während der Verzögerung fungiert der Motor als Generator, der Energie zurück in das System leitet. Wird
diese Energie nicht abgeleitet, kann die Busspannung die zulässigen Grenzen überschreiten
(VBUS.OVFTHRESH (S. 1133)). Bei Überschreitung der maximalen Busspannung gibt der
Servoverstärker einen Überspannungsfehler ( F501 aus und wird deaktiviert. In dieser Situation dient ein
externer Bremswiderstand zur Ableitung der überschüssigen Energie, sodass der Normalbetrieb des
Servoverstärkers während der Verzögerung fortgeführt werden kann.
Gehen Sie wie folgt vor, um den Bremsenergiebedarf für Ihr System zu ermitteln und den Servoverstärker
entsprechend zu konfigurieren:
1. Berechnen Sie die Spitzen- und Dauerbremsleistung des Motors und verwenden Sie diesen Wert
zur Bemessung des Bremswiderstands.
2. Wählen Sie einen kompatiblen Bremswiderstand.
3. Konfigurieren Sie die Parameterwerte in WorkBench.
Auf dieser Bildschirmseite können folgende Brems-Chopper Einstellungen konfiguriert werden.
Schaltfläche bzw.
Dialogfenster
Bremswiderstandstyp
Externer Bremswiderstand Legt den externen, benutzerdefinierten Wert des
Aufheizzeit externer
Bremswiderstand
Externe
Bremswiderstandsleistung
Rückspeiseleistung
7.2.2 Optionen für den Bremswiderstand

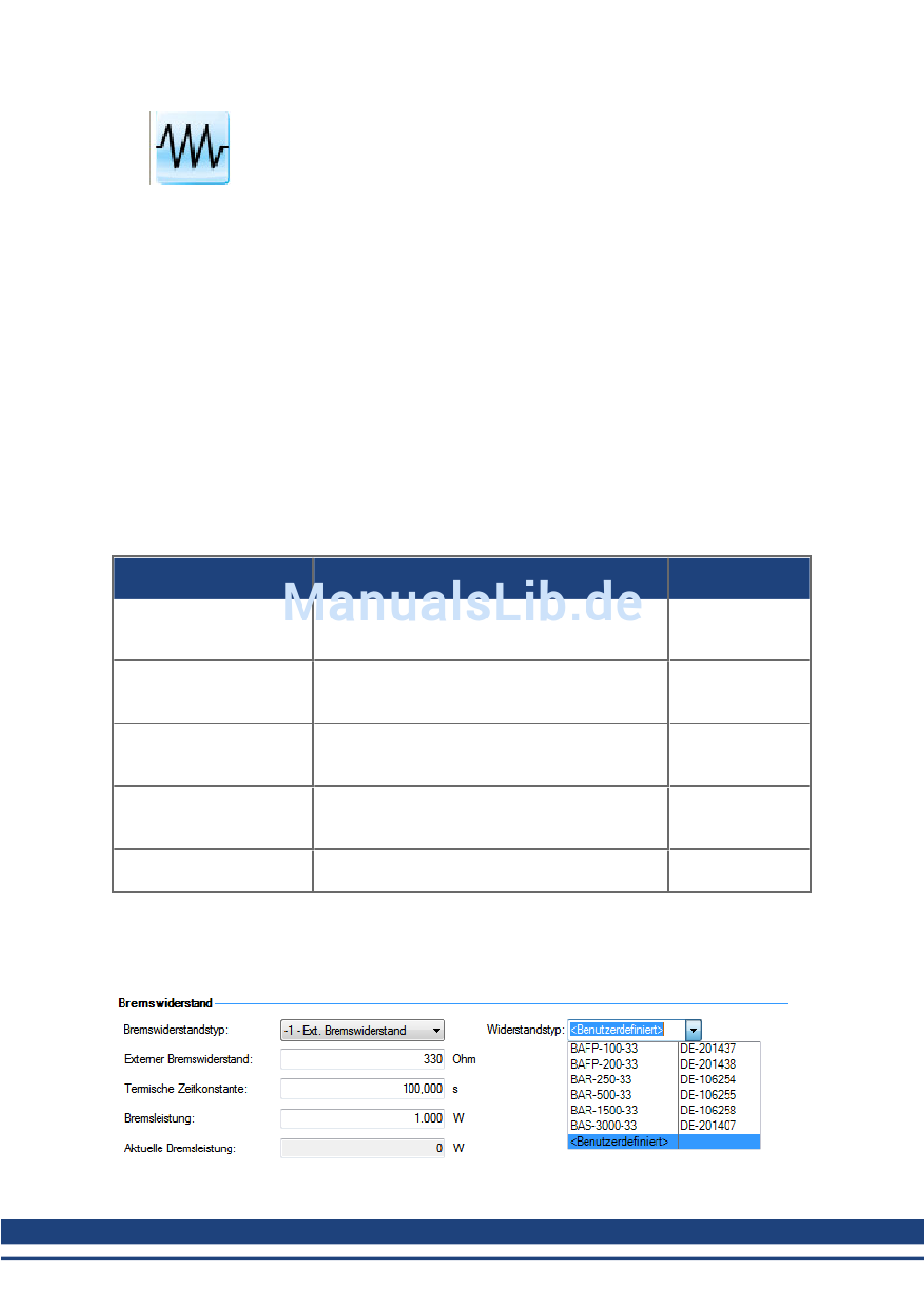

Wählen Sie "-1 External Regen" in der Box Brems widerstandstyp (REGEN.TYPE (S. 1061)) zum
Öffnen der Wähle Widerstand Auswahlliste.
65 KOLLMORGEN | Mai 2014

Brems-Chopper

Beschreibung
Legt den Typ des Bremswiderstands fest: 1-
Externer Bremswiderstand oder 0-Interner
Bremswiderstand (sofern verfügbar).
Bremswiderstands fest (nur bei externem
Bremswiderstand sichtbar).
Legt die Zeitkonstante für thermischen Schutz des
externen Bremswiderstands fest (nur bei externem
Bremswiderstand sichtbar).
Legt den Leistungs-Fehlerpegel für einen externen
Bremswiderstand fest (nur bei externem
Bremswiderstand sichtbar).
Liest die Rückspeiseleistung (nur bei externem
Bremswiderstand sichtbar).
Parameter
REGEN.TYPE (S.
1061)
REGEN.REXT (S.
1058)
REGEN.TEXT (S.
1059)
REGEN.WATTEXT
(S. 1063)
REGEN.POWER
(S. 1055)
