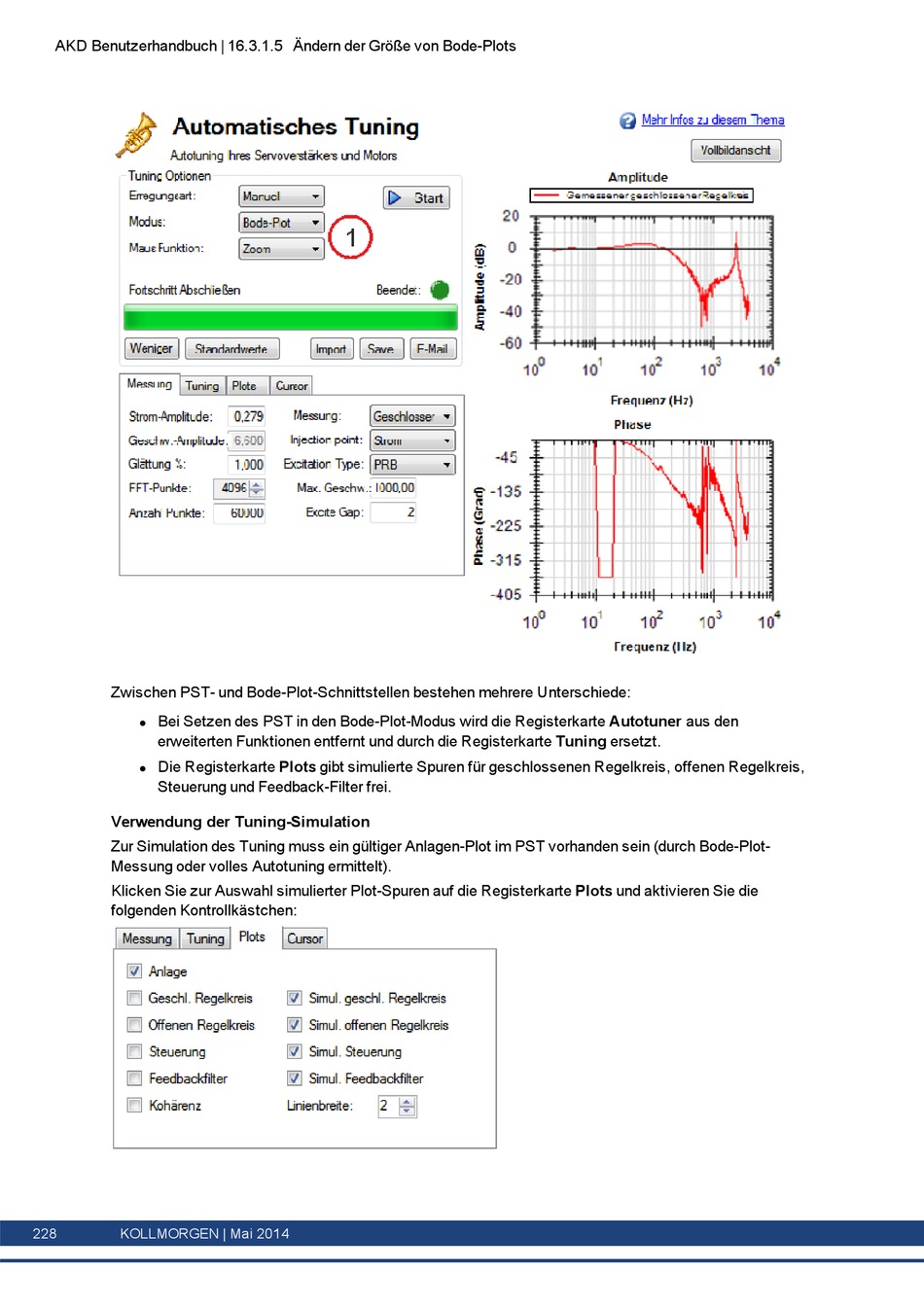

AKD Benutzerhandbuch | 16.3.1.5 Ändern der Größe von Bode-Plots
Zwischen PST- und Bode-Plot-Schnittstellen bestehen mehrere Unterschiede:
Bei Setzen des PST in den Bode-Plot-Modus wird die Registerkarte Autotuner aus den
l
erweiterten Funktionen entfernt und durch die Registerkarte Tuning ersetzt.
Die Registerkarte Plots gibt simulierte Spuren für geschlossenen Regelkreis, offenen Regelkreis,
l
Steuerung und Feedback-Filter frei.
Verwendung der Tuning-Simulation
Zur Simulation des Tuning muss ein gültiger Anlagen-Plot im PST vorhanden sein (durch Bode-Plot-
Messung oder volles Autotuning ermittelt).
Klicken Sie zur Auswahl simulierter Plot-Spuren auf die Registerkarte Plots und aktivieren Sie die
folgenden Kontrollkästchen:
