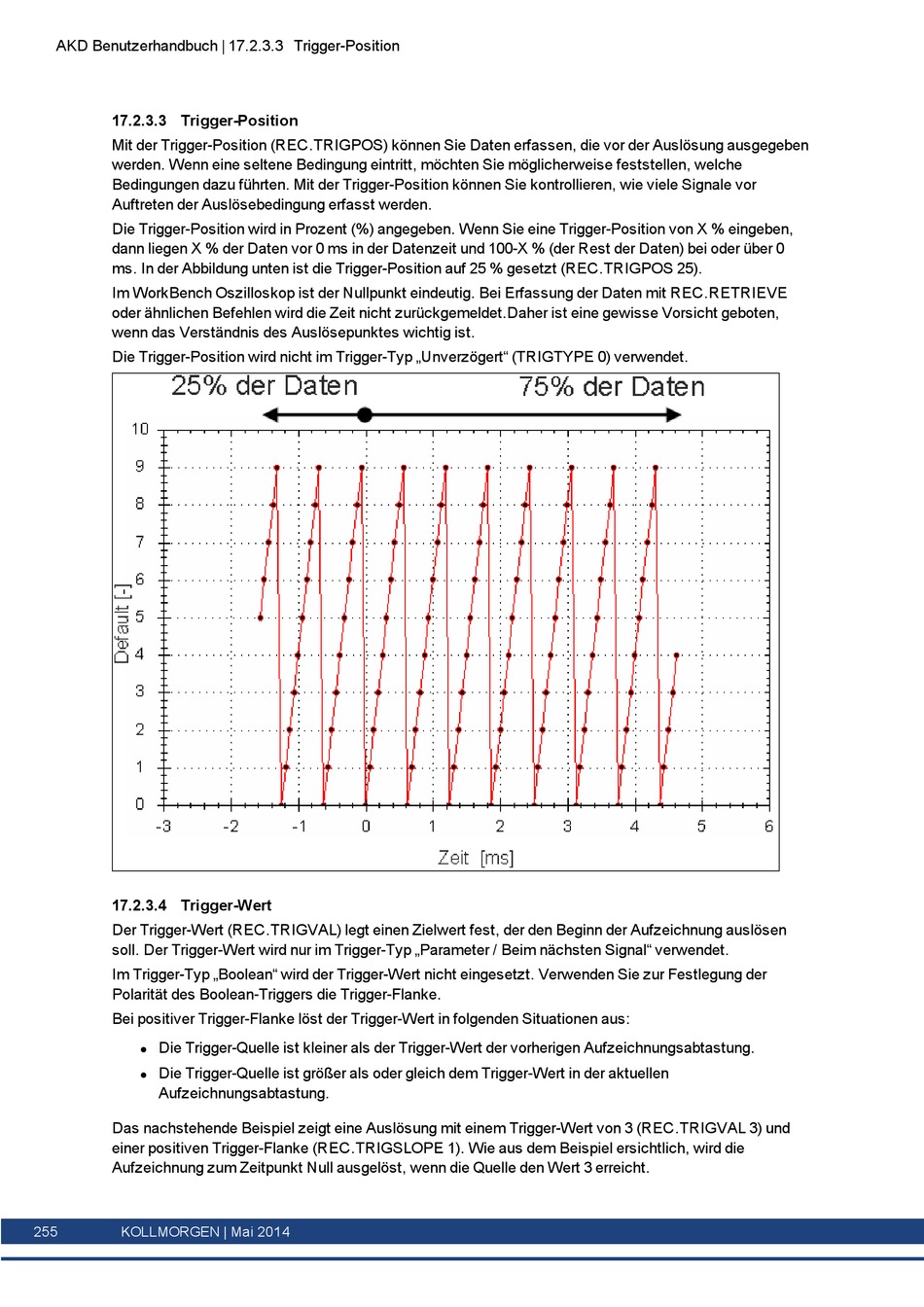

AKD Benutzerhandbuch | 17.2.3.3 Trigger-Position
17.2.3.3 Trigger-Position
Mit der Trigger-Position (REC.TRIGPOS) können Sie Daten erfassen, die vor der Auslösung ausgegeben
werden. Wenn eine seltene Bedingung eintritt, möchten Sie möglicherweise feststellen, welche
Bedingungen dazu führten. Mit der Trigger-Position können Sie kontrollieren, wie viele Signale vor
Auftreten der Auslösebedingung erfasst werden.
Die Trigger-Position wird in Prozent (%) angegeben. Wenn Sie eine Trigger-Position von X % eingeben,
dann liegen X % der Daten vor 0 ms in der Datenzeit und 100-X % (der Rest der Daten) bei oder über 0
ms. In der Abbildung unten ist die Trigger-Position auf 25 % gesetzt (REC.TRIGPOS 25).
Im WorkBench Oszilloskop ist der Nullpunkt eindeutig. Bei Erfassung der Daten mit REC.RETRIEVE
oder ähnlichen Befehlen wird die Zeit nicht zurückgemeldet.Daher ist eine gewisse Vorsicht geboten,
wenn das Verständnis des Auslösepunktes wichtig ist.
Die Trigger-Position wird nicht im Trigger-Typ „Unverzögert" (TRIGTYPE 0) verwendet.
17.2.3.4 Trigger-Wert
Der Trigger-Wert (REC.TRIGVAL) legt einen Zielwert fest, der den Beginn der Aufzeichnung auslösen
soll. Der Trigger-Wert wird nur im Trigger-Typ „Parameter / Beim nächsten Signal" verwendet.
Im Trigger-Typ „Boolean" wird der Trigger-Wert nicht eingesetzt. Verwenden Sie zur Festlegung der
Polarität des Boolean-Triggers die Trigger-Flanke.
Bei positiver Trigger-Flanke löst der Trigger-Wert in folgenden Situationen aus:
Die Trigger-Quelle ist kleiner als der Trigger-Wert der vorherigen Aufzeichnungsabtastung.
l
Die Trigger-Quelle ist größer als oder gleich dem Trigger-Wert in der aktuellen
l
Aufzeichnungsabtastung.
Das nachstehende Beispiel zeigt eine Auslösung mit einem Trigger-Wert von 3 (REC.TRIGVAL 3) und
einer positiven Trigger-Flanke (REC.TRIGSLOPE 1). Wie aus dem Beispiel ersichtlich, wird die
Aufzeichnung zum Zeitpunkt Null ausgelöst, wenn die Quelle den Wert 3 erreicht.
255
KOLLMORGEN | Mai 2014
