22.7 DC-Bus-Zwischenkreis (X3)

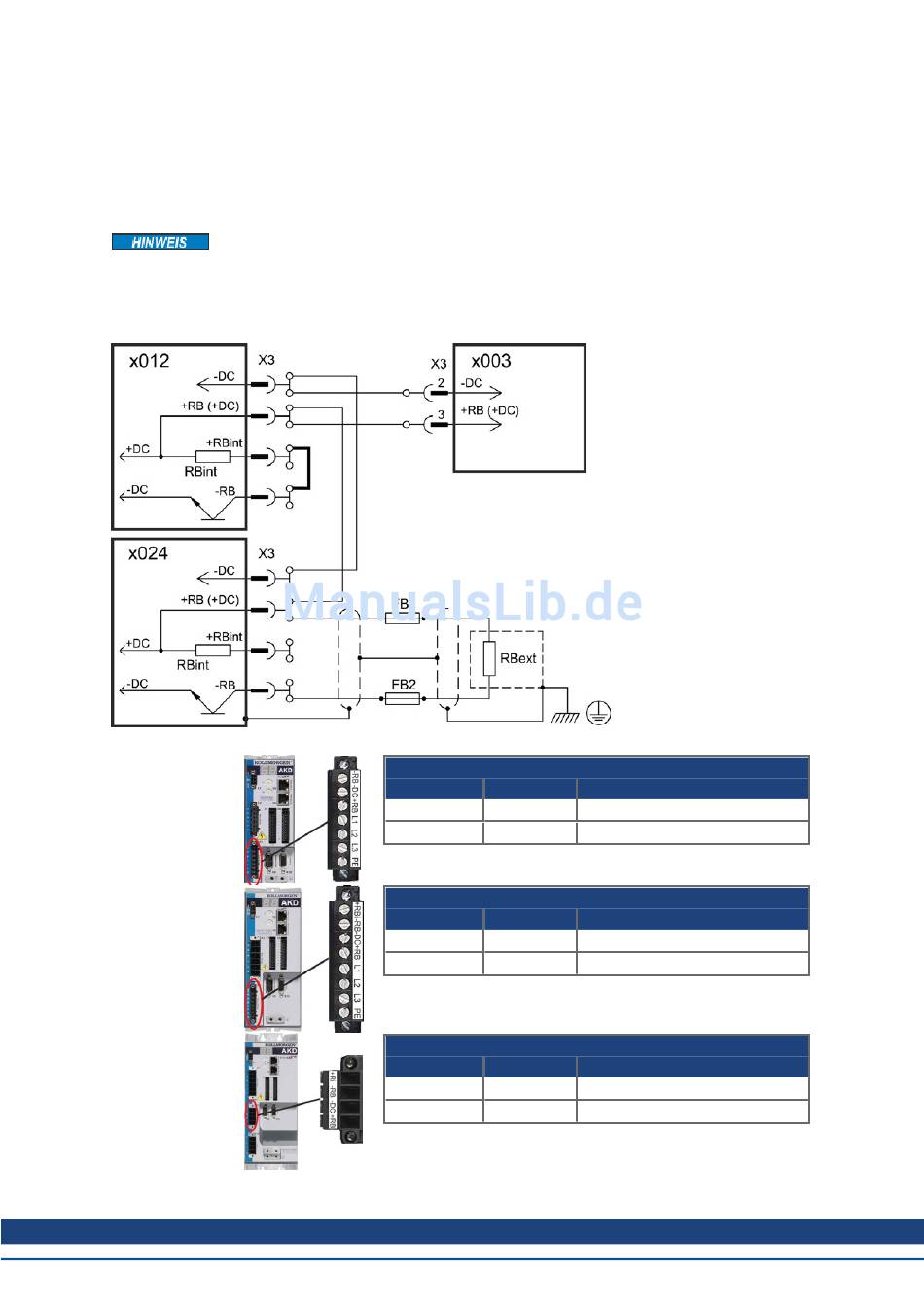

Der Zwischenkreis kann parallel angeschlossen werden, sodass die Bremsleistung zwischen allen
Verstärkern aufgeteilt wird, die an denselben DC-Bus-Zwischenkreis angeschlossen sind. Jeder
Verstärker muss einen eigenen Anschluss an die Netzspannung besitzen, auch wenn der Zwischenkreis
verwendet wird.
Der Verstärker kann zerstört werden, wenn die DC-Bus-Zwischenkreisspannungen
unterschiedlich sind. Nur Verstärker mit einer Netzversorgung vom selben Stromnetz
(identische Netzspannung und Phasen) dürfen über den DC-Bus-Zwischenkreis
angeschlossen werden. Verwenden Sie ungeschirmte, einadrige Kabel bis max. 200
mm Länge. Bei größerer Länge geschirmte Kabel verwenden.
AKD-x00306 bis AKD-x00606 (X3)
Pin
Signal
2
-DC
3
+DC (+RB)
AKD-x01206 (X3)
Pin
Signal
3
-DC
4
+DC (+RB)
AKD-x02406 & AKD-xzzz07 (X3)
Pin
Signal
3
-DC
4
+DC (+RB)
Beschreibung
DC-Bus-Zwischenkreis minus
DC-Bus-Zwischenkreis plus
Beschreibung
DC-Bus-Zwischenkreis minus
DC-Bus-Zwischenkreis plus
Beschreibung
DC-Bus-Zwischenkreis minus
DC-Bus-Zwischenkreis plus
KOLLMORGEN | Mai 2014
