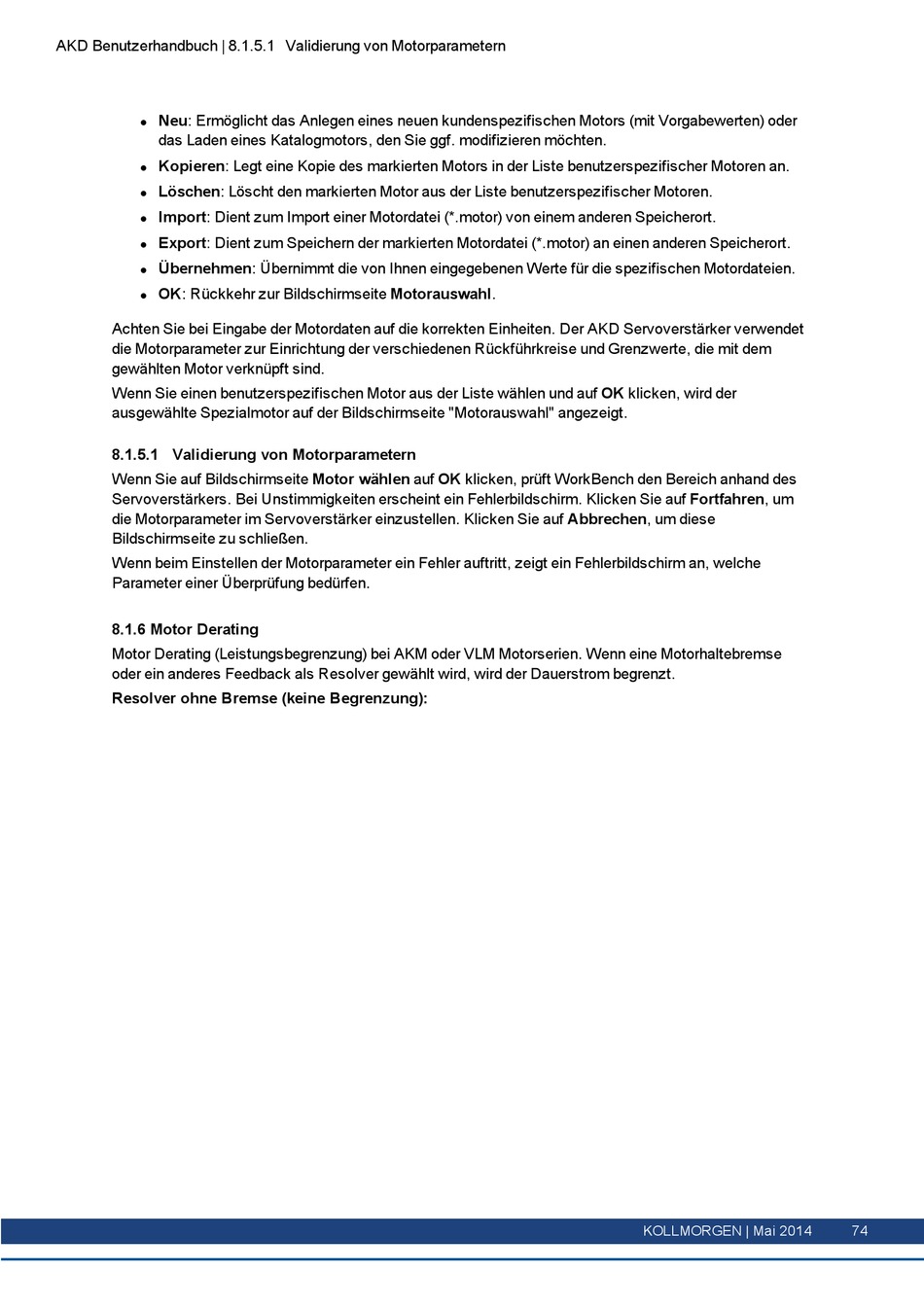

AKD Benutzerhandbuch | 8.1.5.1 Validierung von Motorparametern
Neu: Ermöglicht das Anlegen eines neuen kundenspezifischen Motors (mit Vorgabewerten) oder
l
das Laden eines Katalogmotors, den Sie ggf. modifizieren möchten.
Kopieren: Legt eine Kopie des markierten Motors in der Liste benutzerspezifischer Motoren an.
l
Löschen: Löscht den markierten Motor aus der Liste benutzerspezifischer Motoren.
l
Import: Dient zum Import einer Motordatei (*.motor) von einem anderen Speicherort.
l
Export: Dient zum Speichern der markierten Motordatei (*.motor) an einen anderen Speicherort.
l
Übernehmen: Übernimmt die von Ihnen eingegebenen Werte für die spezifischen Motordateien.
l
OK: Rückkehr zur Bildschirmseite Motorauswahl.
l
Achten Sie bei Eingabe der Motordaten auf die korrekten Einheiten. Der AKD Servoverstärker verwendet
die Motorparameter zur Einrichtung der verschiedenen Rückführkreise und Grenzwerte, die mit dem
gewählten Motor verknüpft sind.
Wenn Sie einen benutzerspezifischen Motor aus der Liste wählen und auf OK klicken, wird der
ausgewählte Spezialmotor auf der Bildschirmseite "Motorauswahl" angezeigt.
8.1.5.1 Validierung von Motorparametern
Wenn Sie auf Bildschirmseite Motor wählen auf OK klicken, prüft WorkBench den Bereich anhand des
Servoverstärkers. Bei Unstimmigkeiten erscheint ein Fehlerbildschirm. Klicken Sie auf Fortfahren, um
die Motorparameter im Servoverstärker einzustellen. Klicken Sie auf Abbrechen, um diese
Bildschirmseite zu schließen.
Wenn beim Einstellen der Motorparameter ein Fehler auftritt, zeigt ein Fehlerbildschirm an, welche
Parameter einer Überprüfung bedürfen.
8.1.6 Motor Derating
Motor Derating (Leistungsbegrenzung) bei AKM oder VLM Motorserien. Wenn eine Motorhaltebremse
oder ein anderes Feedback als Resolver gewählt wird, wird der Dauerstrom begrenzt.
Resolver ohne Bremse (keine Begrenzung):
KOLLMORGEN | Mai 2014
74
