AKD Benutzerhandbuch | 12.7.2 Verwendung programmierbarer Endschalter

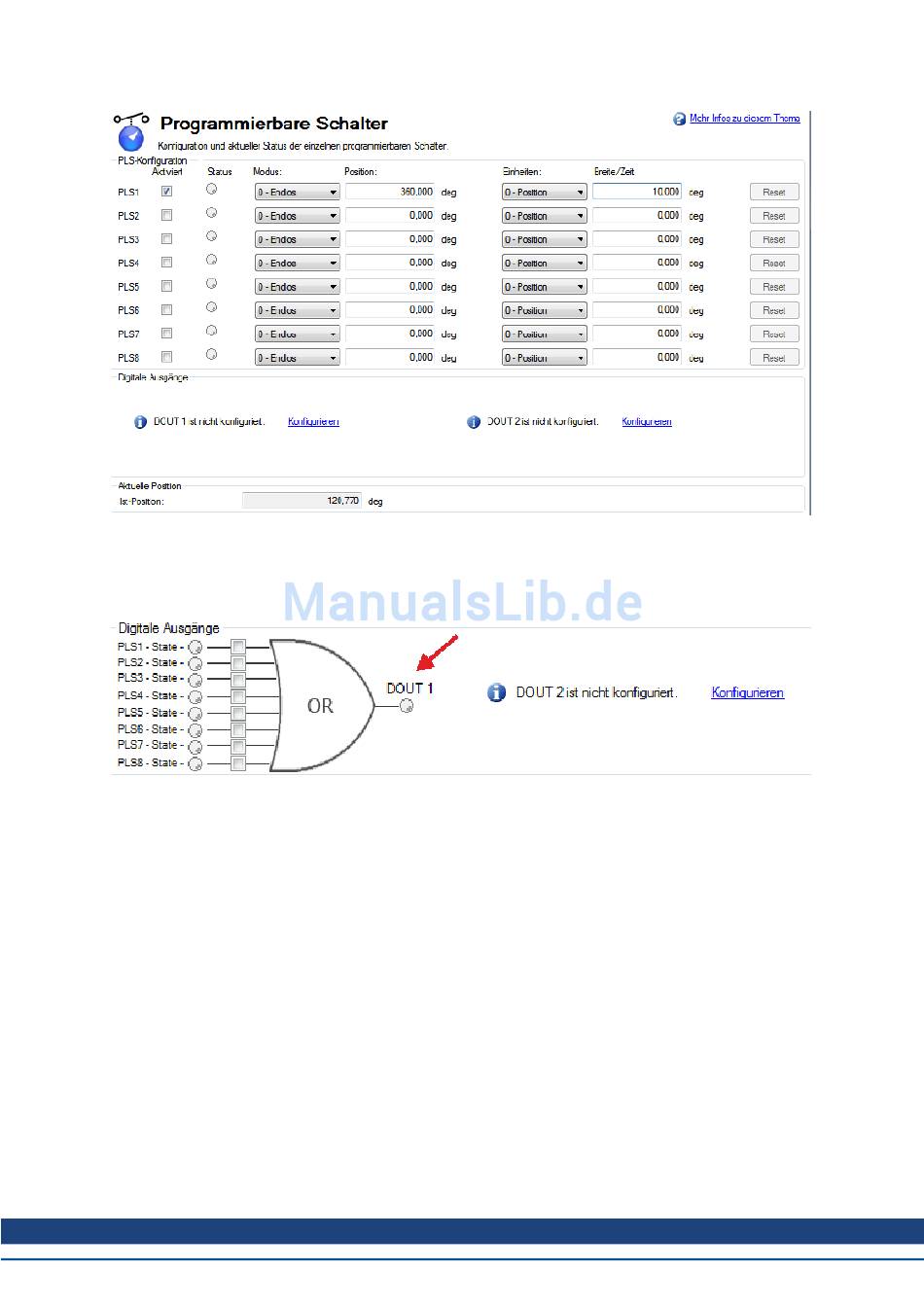

Der Konfigurationsbereich im PLS-Bildschirm dient zur Einstellung der Modi und Grenzwerte für jeden der
acht programmierbaren Endschalter. Der Endschalter wird ignoriert, solange er nicht freigegeben ist
(siehe Bild oben). In dem Beispiel ist PLS1 auf Dauerbetrieb in der Betriebsart „Position" gesetzt. Nach
jeder Überschreitung der 360°-Position (PL.FB) in beliebiger Richtung schaltet sich der Ausgang bei einer
Motorbewegung von 10 Grad ein.
Der abschließende Schritt beinhaltet die Konfiguration des OR-Gates für die Schalter, an denen ein
Ausgang ausgelöst wird. Dies Ausgangsmodus 15 erzeugt ein High-Signal, wenn mindestens eines der
PLS.STATE Bits auf High gesetzt ist (PLS ist aktiv) und das entsprechende Bit im Parameter
DOUTx.PARAM ebenfalls auf High gesetzt wurde. Der Befehl DOUTx.PARAM verbindet die
PLS.STATE Bits mit dem Digitalausgang selbst und fungiert somit als Freigabemaske. Das Gate ist im
Bildschirm konfigurierbar, wenn ein digitaler Ausgang auf Modus 15 – Progr.Endschalter-Status gesetzt
ist. Da nur PLS1 konfiguriert ist, wählen Sie PLS 1 (siehe Pfeil oben).
