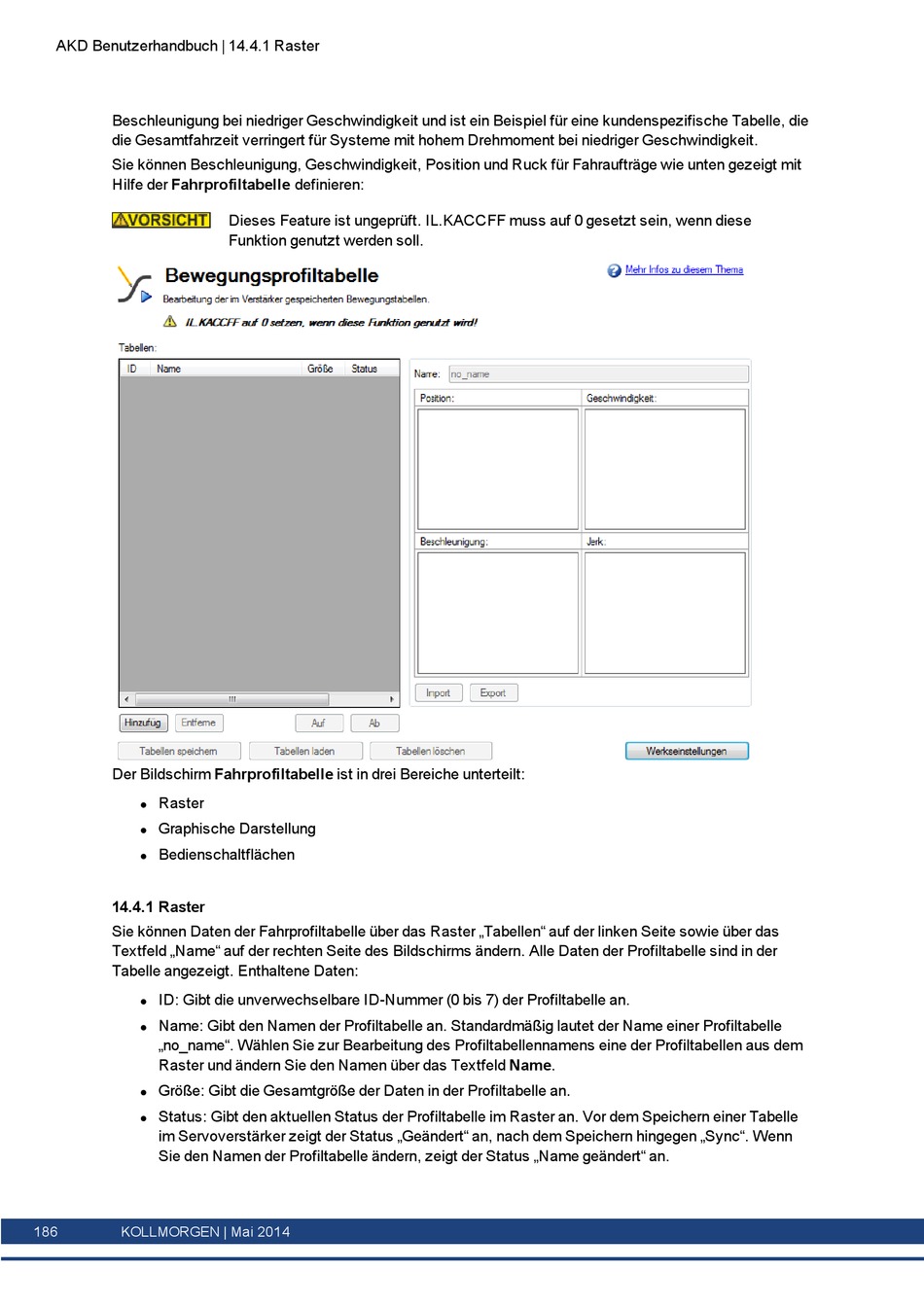

Raster - Kollmorgen AKD-C01007-MCEC Benutzerhandbuch

AKD Benutzerhandbuch | 14.4.1 Raster
Beschleunigung bei niedriger Geschwindigkeit und ist ein Beispiel für eine kundenspezifische Tabelle, die
die Gesamtfahrzeit verringert für Systeme mit hohem Drehmoment bei niedriger Geschwindigkeit.
Sie können Beschleunigung, Geschwindigkeit, Position und Ruck für Fahraufträge wie unten gezeigt mit
Hilfe der Fahrprofiltabelle definieren:
Der Bildschirm Fahrprofiltabelle ist in drei Bereiche unterteilt:

Raster

l
Graphische Darstellung
l
Bedienschaltflächen
l
14.4.1 Raster
Sie können Daten der Fahrprofiltabelle über das Raster „Tabellen" auf der linken Seite sowie über das
Textfeld „Name" auf der rechten Seite des Bildschirms ändern. Alle Daten der Profiltabelle sind in der
Tabelle angezeigt. Enthaltene Daten:
ID: Gibt die unverwechselbare ID-Nummer (0 bis 7) der Profiltabelle an.
l
Name: Gibt den Namen der Profiltabelle an. Standardmäßig lautet der Name einer Profiltabelle
l
„no_name". Wählen Sie zur Bearbeitung des Profiltabellennamens eine der Profiltabellen aus dem
Raster und ändern Sie den Namen über das Textfeld Name.
Größe: Gibt die Gesamtgröße der Daten in der Profiltabelle an.
l
Status: Gibt den aktuellen Status der Profiltabelle im Raster an. Vor dem Speichern einer Tabelle
l
im Servoverstärker zeigt der Status „Geändert" an, nach dem Speichern hingegen „Sync". Wenn
Sie den Namen der Profiltabelle ändern, zeigt der Status „Name geändert" an.
186 KOLLMORGEN | Mai 2014
Dieses Feature ist ungeprüft. IL.KACCFF muss auf 0 gesetzt sein, wenn diese
Funktion genutzt werden soll.
