AKD Benutzerhandbuch | 16.3.1.1 Typische Beispiele für die erweiterte Verwendung des PST

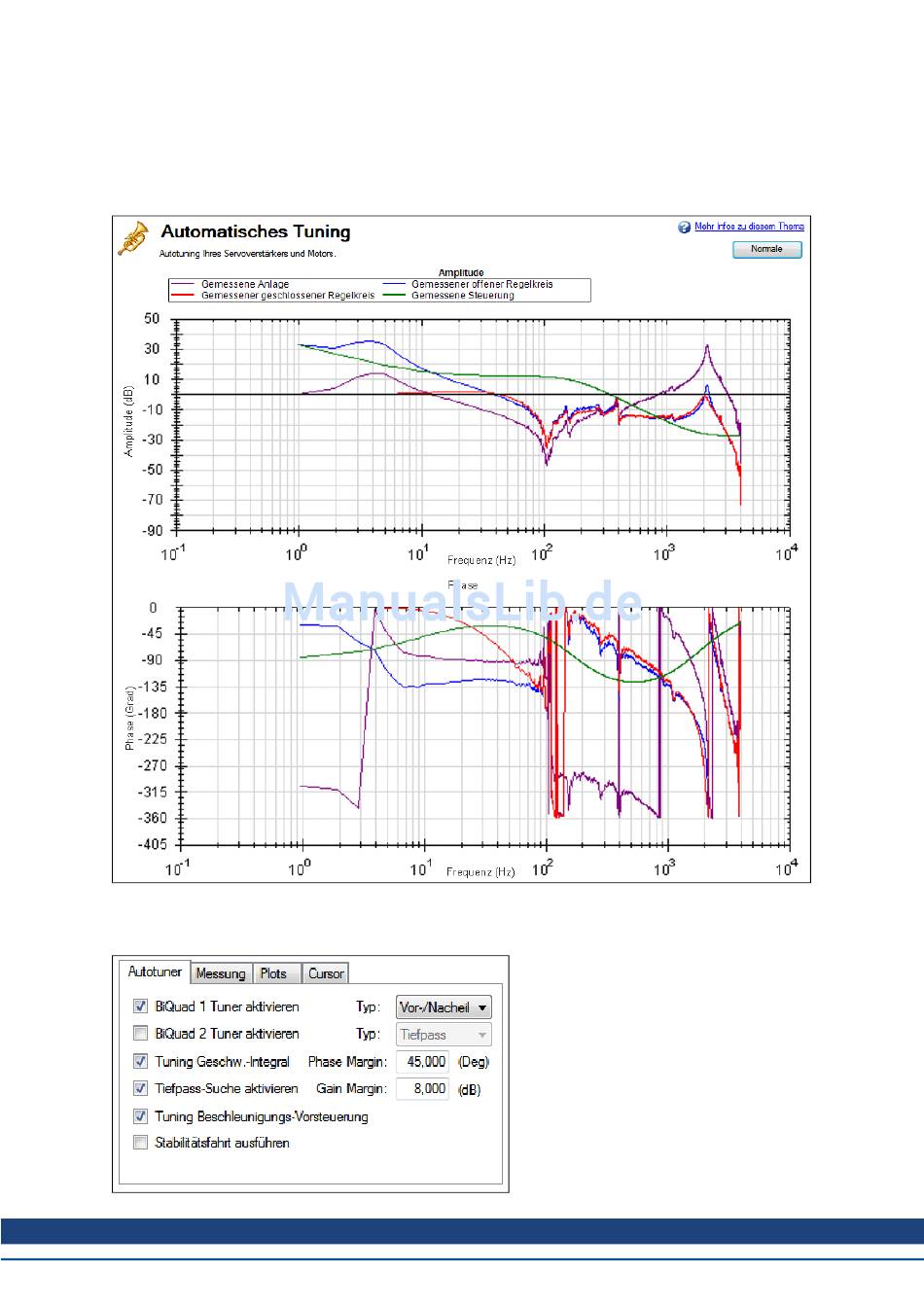

Einige Systeme weisen Resonanzen bei sehr hohen Frequenzen auf (höher als 1 kHz). Bei derartig hohen
Frequenzen kann die Einstellung schwierig werden, da diese Systeme sehr oft wahrnehmbare, hohe
Rauschpegel erzeugen. Ein Beispiel für eine starke Resonanz finden Sie nachstehend. Dieses Beispiel
zeigt ein Stahlschwungrad, das an einem AKM 22E-Motor angebracht ist. Die Resonanzursache ist das
Verhältnis der Massen zwischen Rotor, Welle und Schwungrad des Motors.
Eine Möglichkeit zur Lösung dieses Problems ist die Verwendung eines Tiefpass-Filters im
Rückführungspfad. Um diesen Filter zu verwenden, klicken Sie einfach auf die Option Tiefpass-Suche
aktivieren im PST. Dies ist das Standardverfahren.
