AKD Benutzerhandbuch | 16.3.1.4 Plot-Optionen

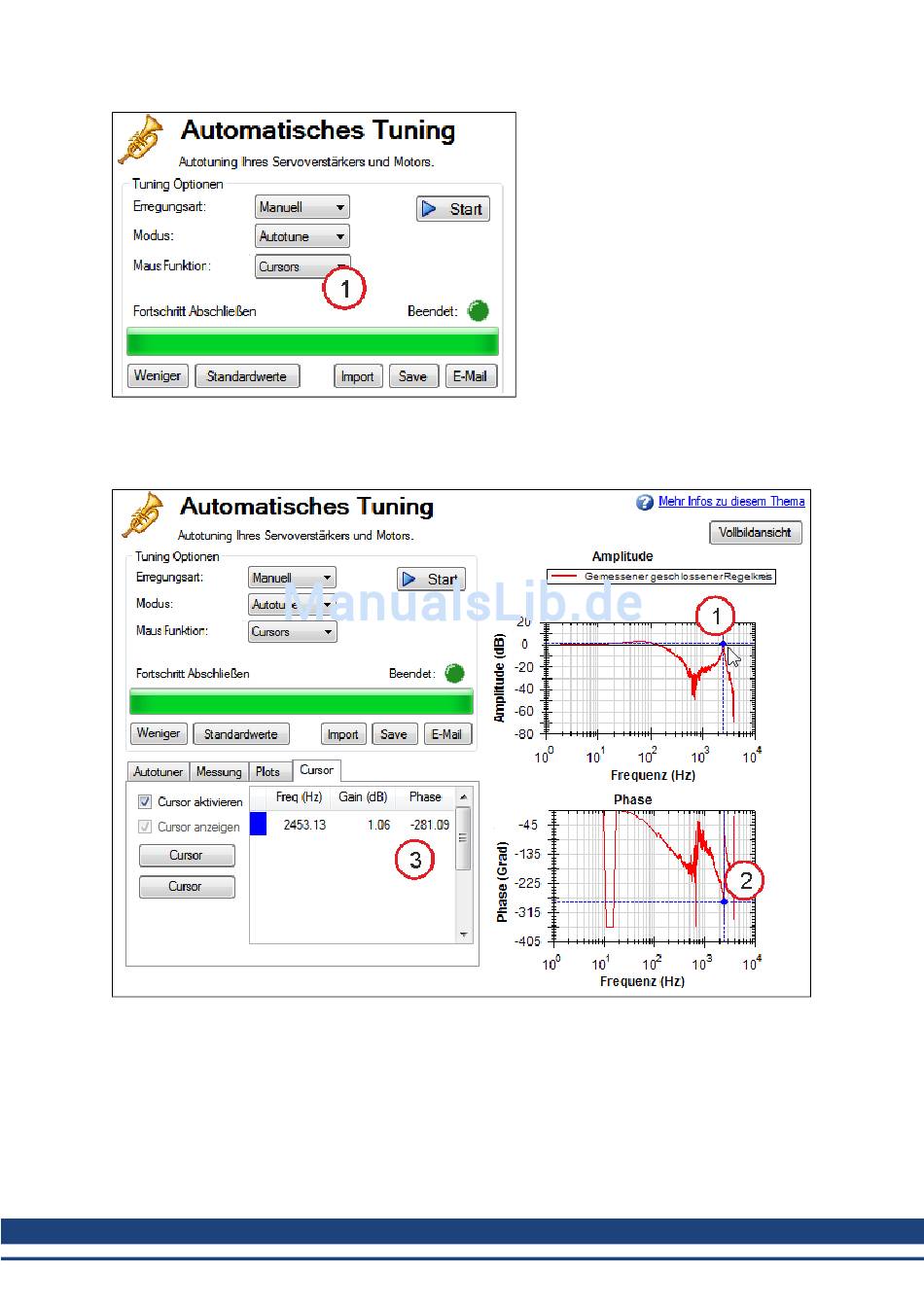

Zum Verschieben des Cursor bewegen Sie den Mauszeiger entweder im Amplituden- (1) oder im
Phasenplot (2) auf den Cursor, klicken und halten die linke Maustaste. Ziehen Sie dann den Cursor in die
neue Position.Beachten Sie, wie sich beim Ziehen der Maus Frequenz, Verstärkung und Phase im
Übersichtsfenster (3) ändern.
Um weitere Cursor hinzuzufügen, klicken Sie auf Cursor hinzufügen.Sie können bis zu 10 Cursor in den
Bode-Plot einfügen. Bei der Auswahl eines Cursors wird der Cursor verwendet, der der Maus am
nächsten ist. Beim Ziehen springt der Cursor zur nächstgelegenen Plot-Spur.
Wenn Cursor aktiviert sind, sind die Zoomfunktionen im Diagramm deaktiviert. Umschalten der Maus
Funktion auf Zoom reaktiviert die Zoom Funktion.
