AKD Benutzerhandbuch | 22.6 Externer Bremswiderstand (X3)

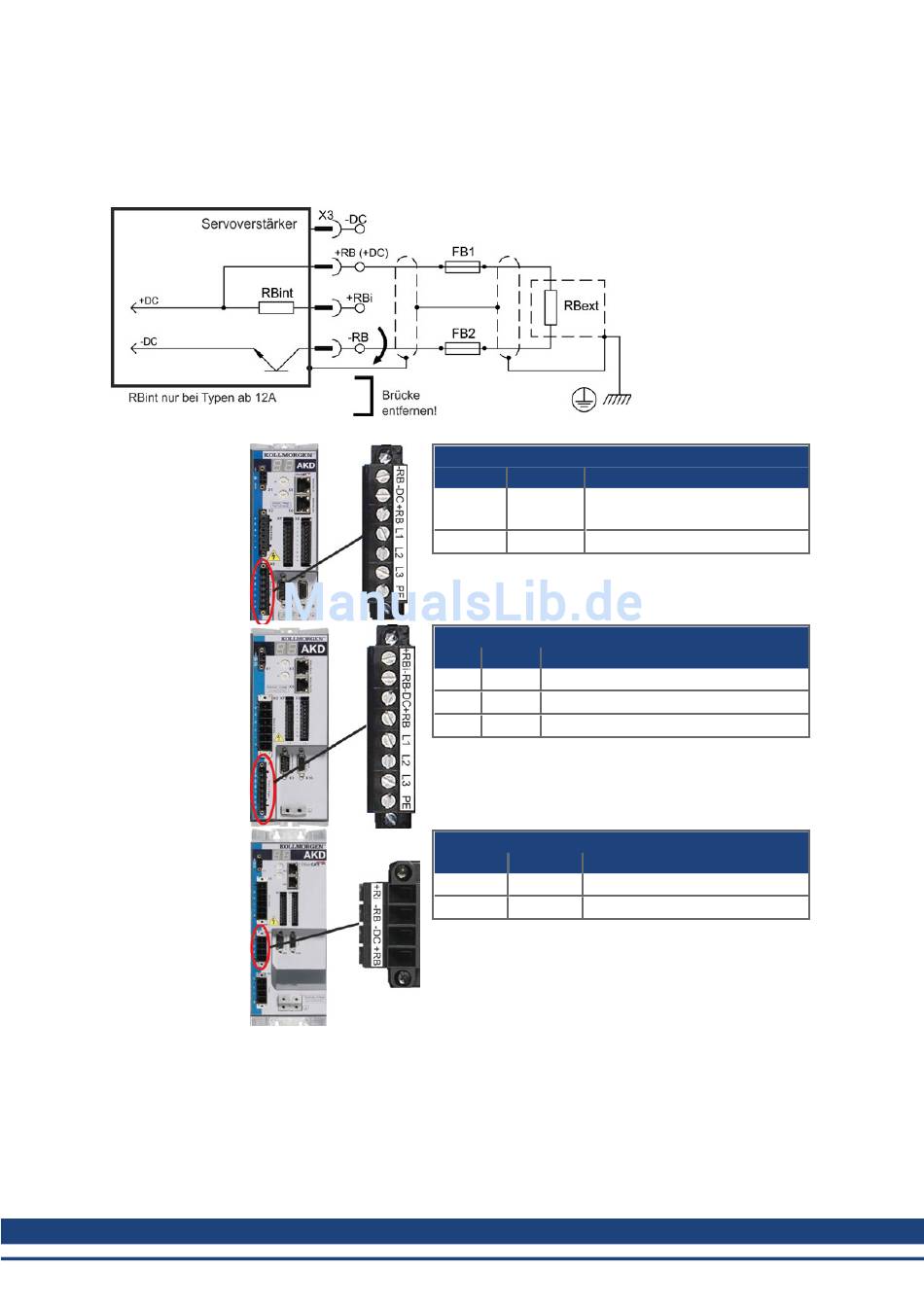

22.6 Externer Bremswiderstand (X3)

Hinweise zu den technischen Daten der Bremsschaltung finden Sie unter . Sicherungen (z. B.
Schmelzsicherung) sind vom Nutzer bereitzustellen .
327 KOLLMORGEN | Mai 2014
AKD-x00306 bis AKD-x00606 (X3)
Pin Signal
1 -RB Externer Bremswiderstand
3 +RB Externer Bremswiderstand plus
AKD-x01206 (X3)
Pin Signal
1 +Rbint Interner Bremswiderstand plus
2 -RB Externer Bremswiderstand minus
4 +RB Externer Bremswiderstand plus
AKD-x02406 & AKD-xzzz07 (X3)
Pin Signal
2 -RB Externer Bremswiderstand minus
4 +RB Externer Bremswiderstand plus
Beschreibung
minus
Beschreibung
Beschreibung
