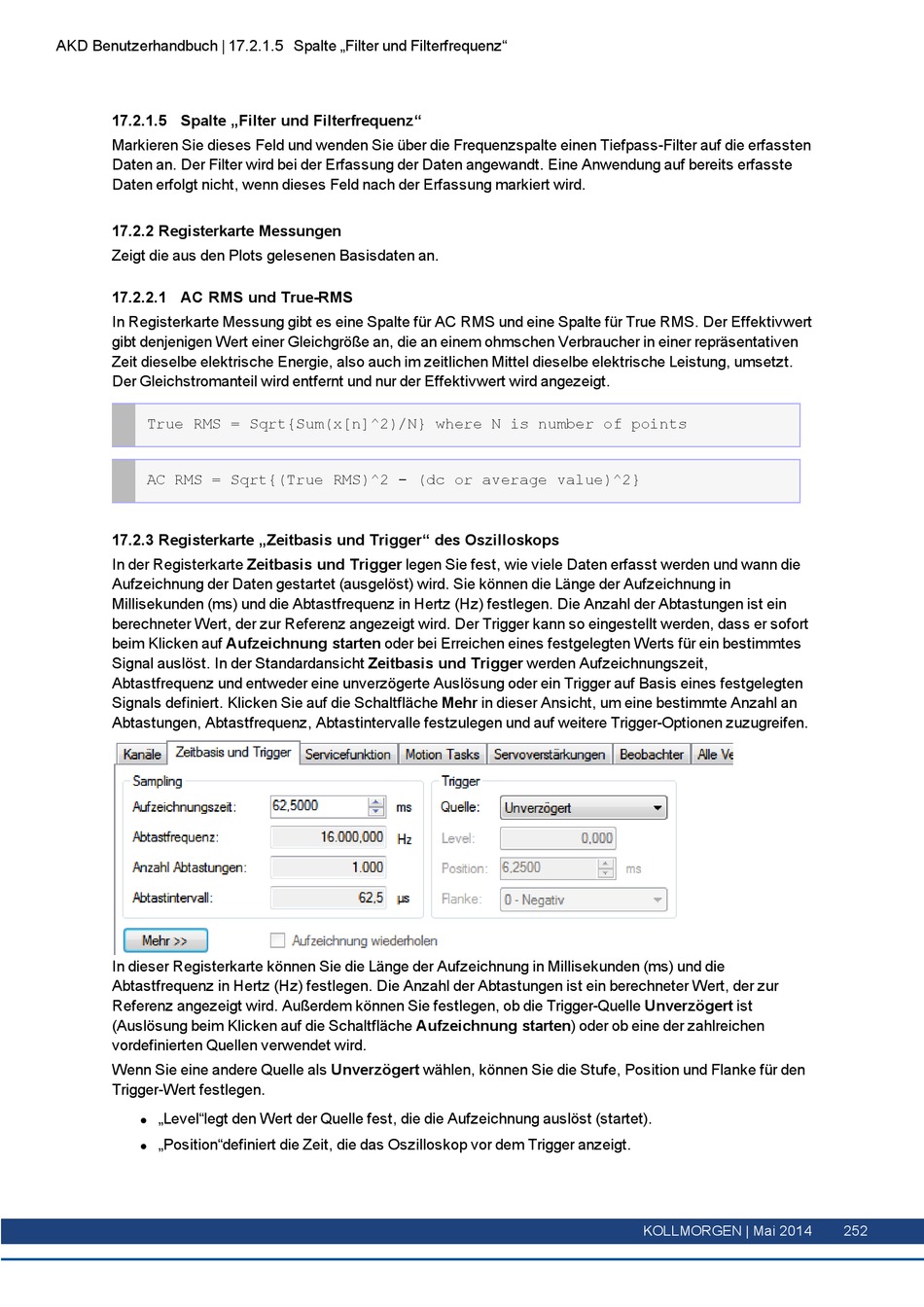

AKD Benutzerhandbuch | 17.2.1.5   Spalte „Filter und Filterfrequenz"
17.2.1.5 Spalte „Filter und Filterfrequenz"
Markieren Sie dieses Feld und wenden Sie über die Frequenzspalte einen Tiefpass-Filter auf die erfassten
Daten an. Der Filter wird bei der Erfassung der Daten angewandt. Eine Anwendung auf bereits erfasste
Daten erfolgt nicht, wenn dieses Feld nach der Erfassung markiert wird.

17.2.2 Registerkarte Messungen

Zeigt die aus den Plots gelesenen Basisdaten an.

17.2.2.1 AC RMS und True-RMS

In Registerkarte Messung gibt es eine Spalte für AC RMS und eine Spalte für True RMS. Der Effektivwert
gibt denjenigen Wert einer Gleichgröße an, die an einem ohmschen Verbraucher in einer repräsentativen
Zeit dieselbe elektrische Energie, also auch im zeitlichen Mittel dieselbe elektrische Leistung, umsetzt.
Der Gleichstromanteil wird entfernt und nur der Effektivwert wird angezeigt.
True RMS = Sqrt{Sum(x[n]^2)/N} where N is number of points
AC RMS = Sqrt{(True RMS)^2 - (dc or average value)^2}
17.2.3 Registerkarte „Zeitbasis und Trigger" des Oszilloskops
In der Registerkarte Zeitbasis und Trigger legen Sie fest, wie viele Daten erfasst werden und wann die
Aufzeichnung der Daten gestartet (ausgelöst) wird. Sie können die Länge der Aufzeichnung in
Millisekunden (ms) und die Abtastfrequenz in Hertz (Hz) festlegen. Die Anzahl der Abtastungen ist ein
berechneter Wert, der zur Referenz angezeigt wird. Der Trigger kann so eingestellt werden, dass er sofort
beim Klicken auf Aufzeichnung starten oder bei Erreichen eines festgelegten Werts für ein bestimmtes
Signal auslöst. In der Standardansicht Zeitbasis und Trigger werden Aufzeichnungszeit,
Abtastfrequenz und entweder eine unverzögerte Auslösung oder ein Trigger auf Basis eines festgelegten
Signals definiert. Klicken Sie auf die Schaltfläche Mehr in dieser Ansicht, um eine bestimmte Anzahl an
Abtastungen, Abtastfrequenz, Abtastintervalle festzulegen und auf weitere Trigger-Optionen zuzugreifen.
In dieser Registerkarte können Sie die Länge der Aufzeichnung in Millisekunden (ms) und die
Abtastfrequenz in Hertz (Hz) festlegen. Die Anzahl der Abtastungen ist ein berechneter Wert, der zur
Referenz angezeigt wird. Außerdem können Sie festlegen, ob die Trigger-Quelle Unverzögert ist
(Auslösung beim Klicken auf die Schaltfläche Aufzeichnung starten) oder ob eine der zahlreichen
vordefinierten Quellen verwendet wird.
Wenn Sie eine andere Quelle als Unverzögert wählen, können Sie die Stufe, Position und Flanke für den
Trigger-Wert festlegen.
„Level"legt den Wert der Quelle fest, die die Aufzeichnung auslöst (startet).
l
„Position"definiert die Zeit, die das Oszilloskop vor dem Trigger anzeigt.
l
KOLLMORGEN | Mai 2014
252
