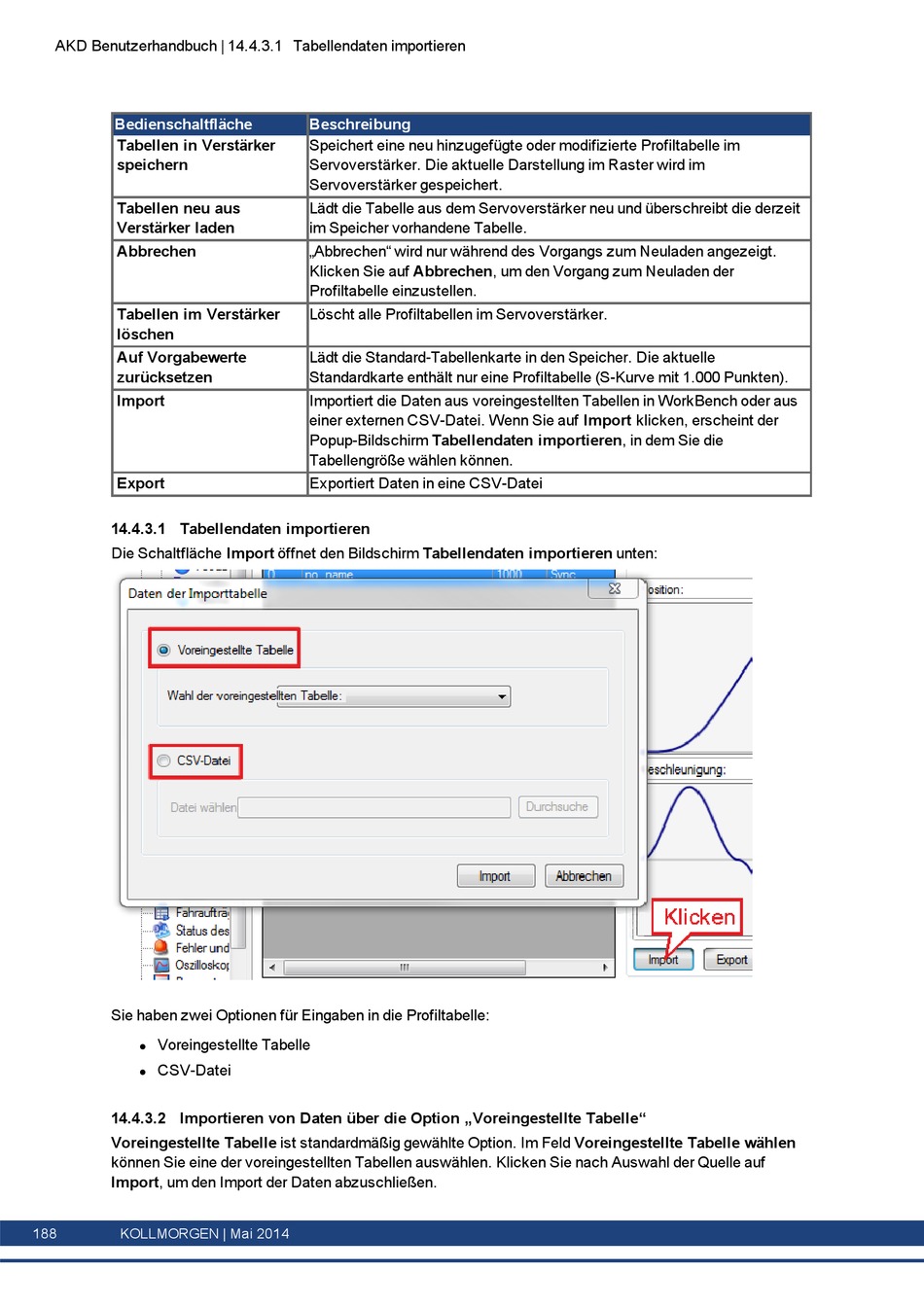

AKD Benutzerhandbuch | 14.4.3.1 Tabellendaten importieren
Bedienschaltfläche
Tabellen in Verstärker
speichern
Tabellen neu aus
Verstärker laden
Abbrechen
Tabellen im Verstärker
löschen
Auf Vorgabewerte
zurücksetzen
Import
Export

14.4.3.1 Tabellendaten importieren

Die Schaltfläche Import öffnet den Bildschirm Tabellendaten importieren unten:
Sie haben zwei Optionen für Eingaben in die Profiltabelle:
Voreingestellte Tabelle
l
CSV-Datei
l
14.4.3.2 Importieren von Daten über die Option „Voreingestellte Tabelle"
Voreingestellte Tabelle ist standardmäßig gewählte Option. Im Feld Voreingestellte Tabelle wählen
können Sie eine der voreingestellten Tabellen auswählen. Klicken Sie nach Auswahl der Quelle auf
Import, um den Import der Daten abzuschließen.
188 KOLLMORGEN | Mai 2014
Beschreibung
Speichert eine neu hinzugefügte oder modifizierte Profiltabelle im
Servoverstärker. Die aktuelle Darstellung im Raster wird im
Servoverstärker gespeichert.
Lädt die Tabelle aus dem Servoverstärker neu und überschreibt die derzeit
im Speicher vorhandene Tabelle.
„Abbrechen" wird nur während des Vorgangs zum Neuladen angezeigt.
Klicken Sie auf Abbrechen, um den Vorgang zum Neuladen der
Profiltabelle einzustellen.
Löscht alle Profiltabellen im Servoverstärker.
Lädt die Standard-Tabellenkarte in den Speicher. Die aktuelle
Standardkarte enthält nur eine Profiltabelle (S-Kurve mit 1.000 Punkten).
Importiert die Daten aus voreingestellten Tabellen in WorkBench oder aus
einer externen CSV-Datei. Wenn Sie auf Import klicken, erscheint der
Popup-Bildschirm Tabellendaten importieren, in dem Sie die
Tabellengröße wählen können.
Exportiert Daten in eine CSV-Datei
