AKD Benutzerhandbuch | Homing Mode 10: Referenzieren auf mechanischen Anschlag mit Index
Rückführungstyps 10, 11, 20, 21). Voraussetzung für diese Methode ist, dass der Erfassung-Modus im

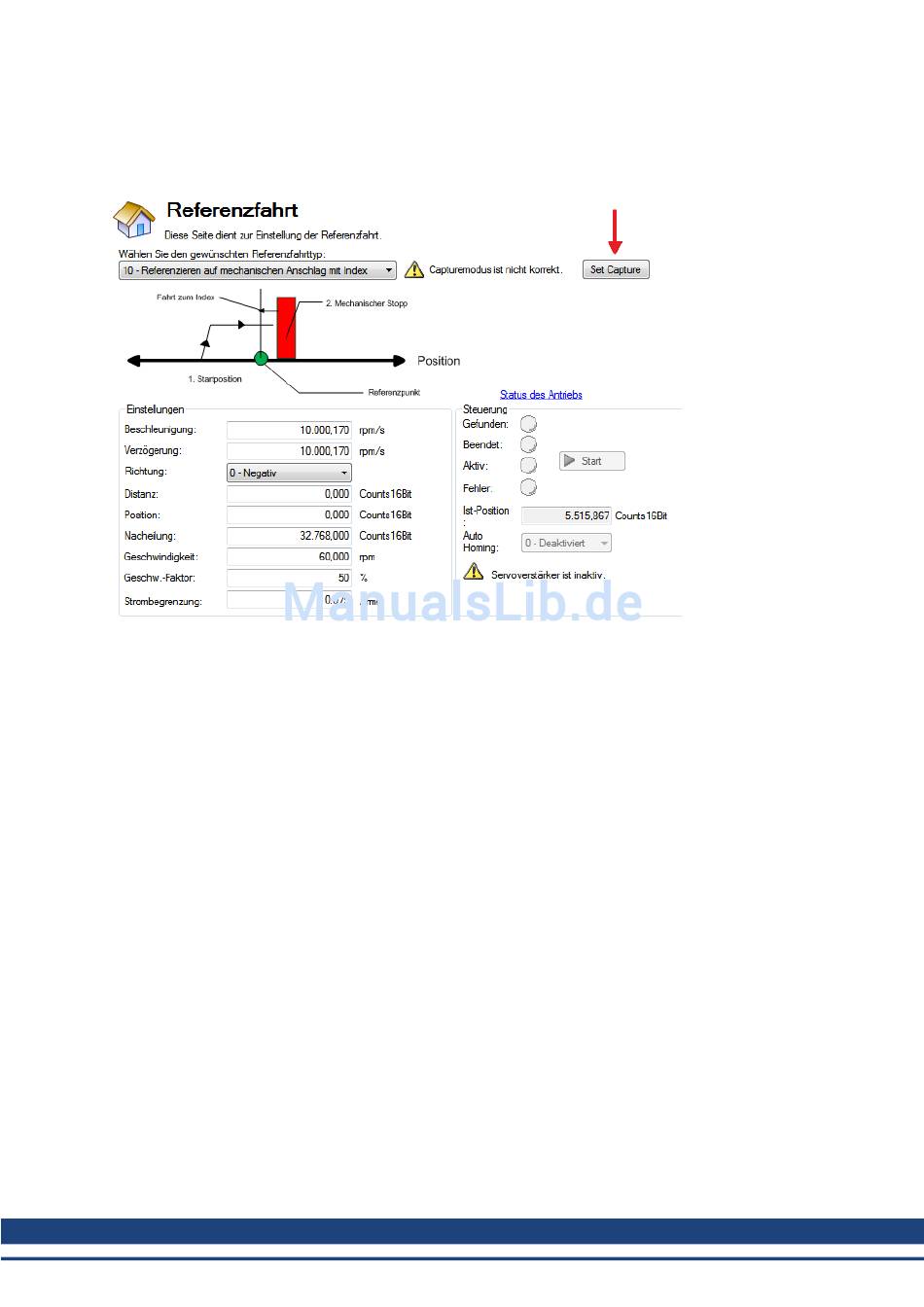

Home-Bildschirm eingeschaltet ist. Wenn Mode 10 ausgewählt ist, wird die Schaltfläche Erfassung
einstellen angezeigt (siehe nachstehenden Pfeil). Klicken Sie auf Erfassung einstellen, um die
Positionserfassung richtig für eine ordnungsgemäße Referenzfahrt mit einem Index-Impuls einzustellen.
1. Der Motor bewegt sich bis zum mechanischen Anschlag und kehrt dann die Bewegungsrichtung
um.
2. Der Motor sucht während dieses Vorgangs nach dem Index-Impuls.
3. Wenn der Motor den Index-Impuls findet, ist die Referenzposition ebenfalls gefunden.
4. Die Ist- und die Sollposition des Servoverstärkers werden auf den Wert für HOME.P eingestellt,
sobald das Indexsignal erkannt wird. Der Servoverstärker bremst dann auf Nulldrehzahl ab.
5. Wenn vor dem Indexsignal ein weiterer mechanischer Anschlag gefunden wird, dann schlägt die
Referenzfahrt-Sequenz fehl, und die Verdrahtung des Systems muss überprüft werden.
Beispiel für Homing Mode 10: Referenzieren auf mechanischen Anschlag mit Index
1. Wählen Sie „Modus 10" im Dropdown-Feld.
2. Wählen Sie die positive Richtung.
3. Klicken Sie im Home-Bildschirm auf Erfassung einstellen.
4. Legen Sie gemäß Ihren Anwendungsanforderungen die Werte für Nacheilung und Spitzenstrom
fest.
5. Bei Wahl von „Start" bewegt sich der Motor in die positive Richtung bis zu einem sofortigen Stopp.
6. Der Motor kehrt die Bewegungsrichtung um und bewegt sich, bis er die Indexreferenz erreicht hat,
und stoppt dann.
7. Wenn vor der Index-Referenz ein weiterer sofortiger Stopp gefunden wird, schlägt die
Referenzfahrt fehl.
Im Gegensatz zu Homing Mode 3 wird die Referenzposition gesetzt, sobald der Index-Impuls gefunden
ist. Dies geschieht unabhängig von der Bewegungsrichtung.
