AKD Benutzerhandbuch | 3.1 Grundlegendes Setup des Servoverstärkers

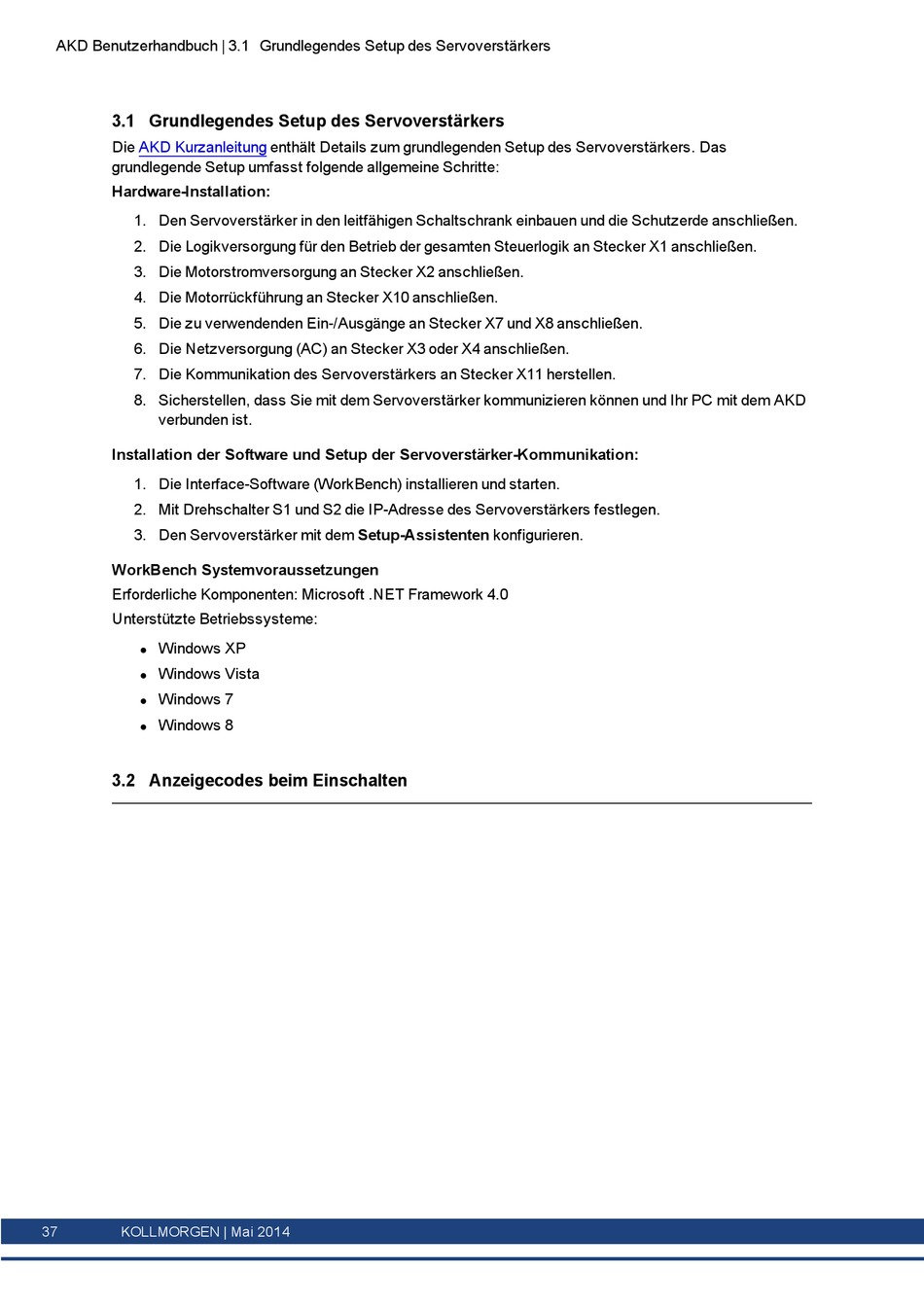

3.1 Grundlegendes Setup des Servoverstärkers
Die AKD Kurzanleitung
grundlegende Setup umfasst folgende allgemeine Schritte:
Hardware-Installation:
1. Den Servoverstärker in den leitfähigen Schaltschrank einbauen und die Schutzerde anschließen.
2. Die Logikversorgung für den Betrieb der gesamten Steuerlogik an Stecker X1 anschließen.
3. Die Motorstromversorgung an Stecker X2 anschließen.
4. Die Motorrückführung an Stecker X10 anschließen.
5. Die zu verwendenden Ein-/Ausgänge an Stecker X7 und X8 anschließen.
6. Die Netzversorgung (AC) an Stecker X3 oder X4 anschließen.
7. Die Kommunikation des Servoverstärkers an Stecker X11 herstellen.
8. Sicherstellen, dass Sie mit dem Servoverstärker kommunizieren können und Ihr PC mit dem AKD
verbunden ist.
Installation der Software und Setup der Servoverstärker-Kommunikation:
1. Die Interface-Software (WorkBench) installieren und starten.
2. Mit Drehschalter S1 und S2 die IP-Adresse des Servoverstärkers festlegen.
3. Den Servoverstärker mit dem Setup-Assistenten konfigurieren.
WorkBench Systemvoraussetzungen
Erforderliche Komponenten: Microsoft .NET Framework 4.0
Unterstützte Betriebssysteme:
Windows XP
l
Windows Vista
l
Windows 7
l
Windows 8
l

3.2 Anzeigecodes beim Einschalten

37 KOLLMORGEN | Mai 2014
enthält Details zum grundlegenden Setup des Servoverstärkers. Das
