AKD Benutzerhandbuch | 22.8.2 Einphasiger Anschluss (nur AKD-x00106x00306 bis AKD-x01206)

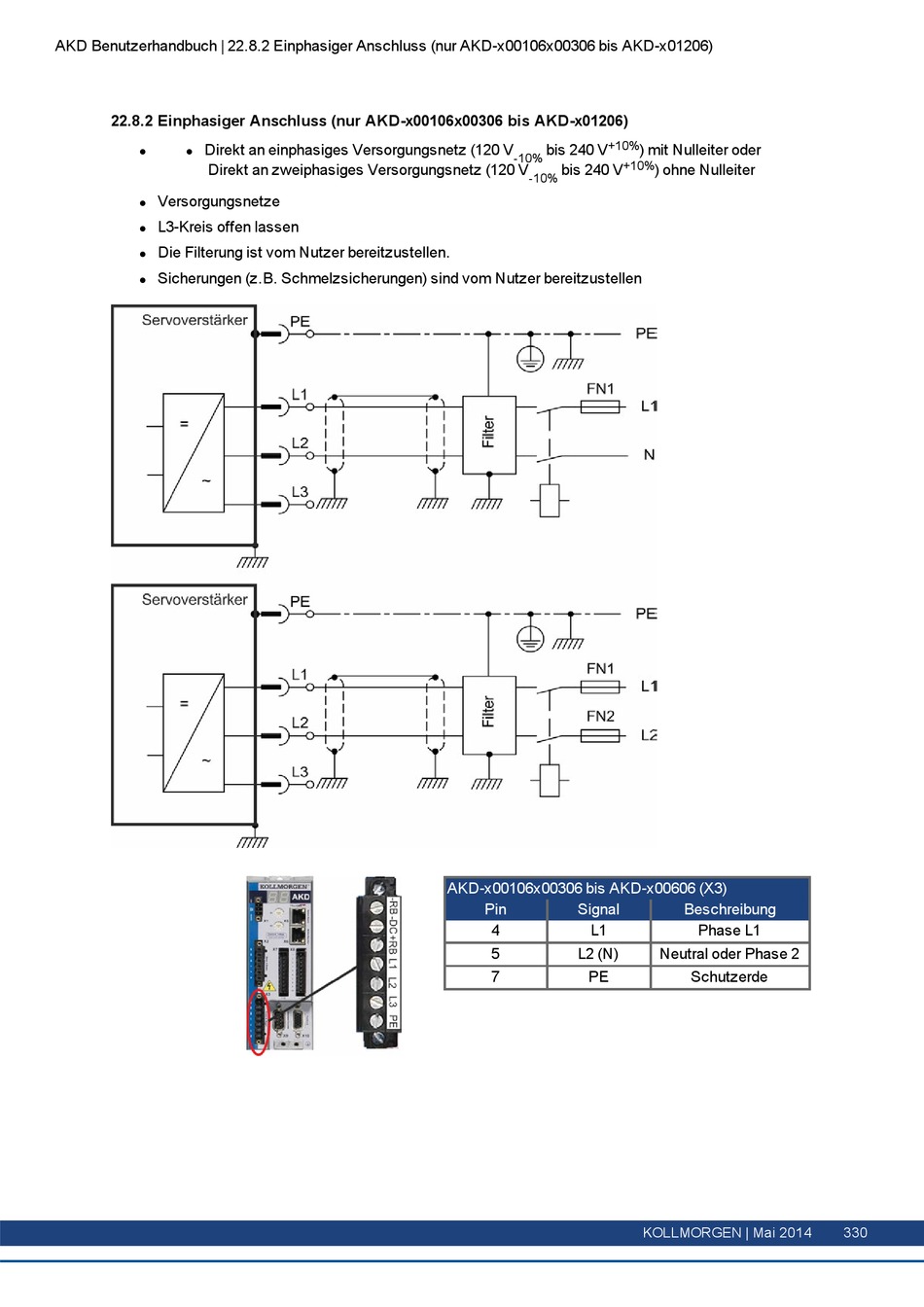

22.8.2 Einphasiger Anschluss (nur AKD-x00106x00306 bis AKD-x01206)

Direkt an einphasiges Versorgungsnetz (120 V
l l
Direkt an zweiphasiges Versorgungsnetz (120 V
Versorgungsnetze
l
L3-Kreis offen lassen
l
Die Filterung ist vom Nutzer bereitzustellen.
l
Sicherungen (z.B. Schmelzsicherungen) sind vom Nutzer bereitzustellen
l
+10%
bis 240 V
-10%
bis 240 V
-10%
AKD-x00106x00306 bis AKD-x00606 (X3)
Pin Signal
4 L1
5 L2 (N)
7 PE
) mit Nulleiter oder
+10%
) ohne Nulleiter
Beschreibung
Phase L1
Neutral oder Phase 2
Schutzerde
KOLLMORGEN | Mai 2014 330
