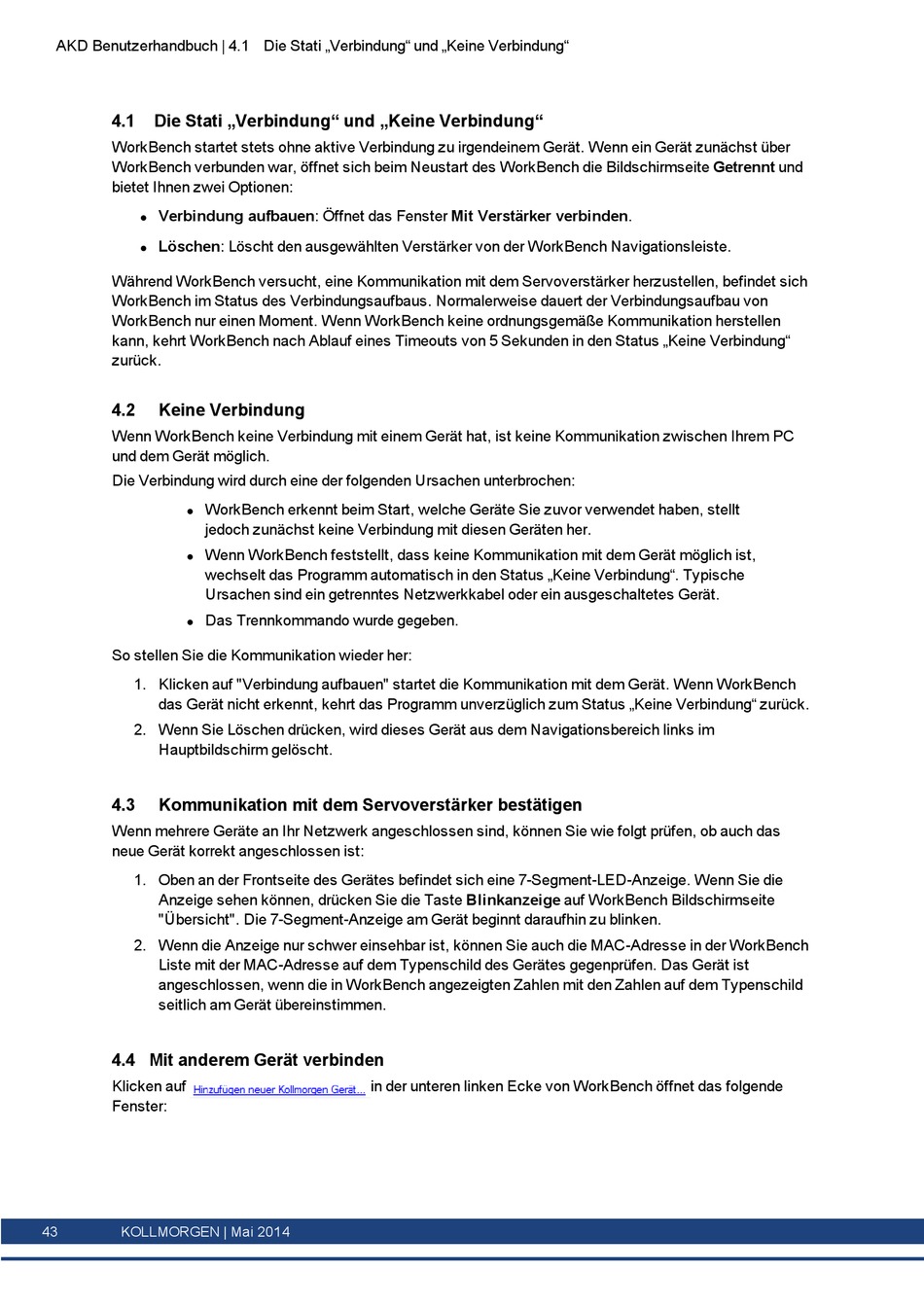

AKD Benutzerhandbuch | 4.1 Die Stati „Verbindung" und „Keine Verbindung"
4.1 Die Stati „Verbindung" und „Keine Verbindung"
WorkBench startet stets ohne aktive Verbindung zu irgendeinem Gerät. Wenn ein Gerät zunächst über
WorkBench verbunden war, öffnet sich beim Neustart des WorkBench die Bildschirmseite Getrennt und
bietet Ihnen zwei Optionen:
Verbindung aufbauen: Öffnet das Fenster Mit Verstärker verbinden.
l
Löschen: Löscht den ausgewählten Verstärker von der WorkBench Navigationsleiste.
l
Während WorkBench versucht, eine Kommunikation mit dem Servoverstärker herzustellen, befindet sich
WorkBench im Status des Verbindungsaufbaus. Normalerweise dauert der Verbindungsaufbau von
WorkBench nur einen Moment. Wenn WorkBench keine ordnungsgemäße Kommunikation herstellen
kann, kehrt WorkBench nach Ablauf eines Timeouts von 5 Sekunden in den Status „Keine Verbindung"
zurück.
4.2

Keine Verbindung

Wenn WorkBench keine Verbindung mit einem Gerät hat, ist keine Kommunikation zwischen Ihrem PC
und dem Gerät möglich.
Die Verbindung wird durch eine der folgenden Ursachen unterbrochen:
WorkBench erkennt beim Start, welche Geräte Sie zuvor verwendet haben, stellt
l
jedoch zunächst keine Verbindung mit diesen Geräten her.
Wenn WorkBench feststellt, dass keine Kommunikation mit dem Gerät möglich ist,
l
wechselt das Programm automatisch in den Status „Keine Verbindung". Typische
Ursachen sind ein getrenntes Netzwerkkabel oder ein ausgeschaltetes Gerät.
Das Trennkommando wurde gegeben.
l
So stellen Sie die Kommunikation wieder her:
1. Klicken auf "Verbindung aufbauen" startet die Kommunikation mit dem Gerät. Wenn WorkBench
das Gerät nicht erkennt, kehrt das Programm unverzüglich zum Status „Keine Verbindung" zurück.
2. Wenn Sie Löschen drücken, wird dieses Gerät aus dem Navigationsbereich links im
Hauptbildschirm gelöscht.
4.3 Kommunikation mit dem Servoverstärker bestätigen
Wenn mehrere Geräte an Ihr Netzwerk angeschlossen sind, können Sie wie folgt prüfen, ob auch das
neue Gerät korrekt angeschlossen ist:
1. Oben an der Frontseite des Gerätes befindet sich eine 7-Segment-LED-Anzeige. Wenn Sie die
Anzeige sehen können, drücken Sie die Taste Blinkanzeige auf WorkBench Bildschirmseite
"Übersicht". Die 7-Segment-Anzeige am Gerät beginnt daraufhin zu blinken.
2. Wenn die Anzeige nur schwer einsehbar ist, können Sie auch die MAC-Adresse in der WorkBench
Liste mit der MAC-Adresse auf dem Typenschild des Gerätes gegenprüfen. Das Gerät ist
angeschlossen, wenn die in WorkBench angezeigten Zahlen mit den Zahlen auf dem Typenschild
seitlich am Gerät übereinstimmen.
4.4 Mit anderem Gerät verbinden
Klicken auf
Fenster:
43 KOLLMORGEN | Mai 2014
in der unteren linken Ecke von WorkBench öffnet das folgende
