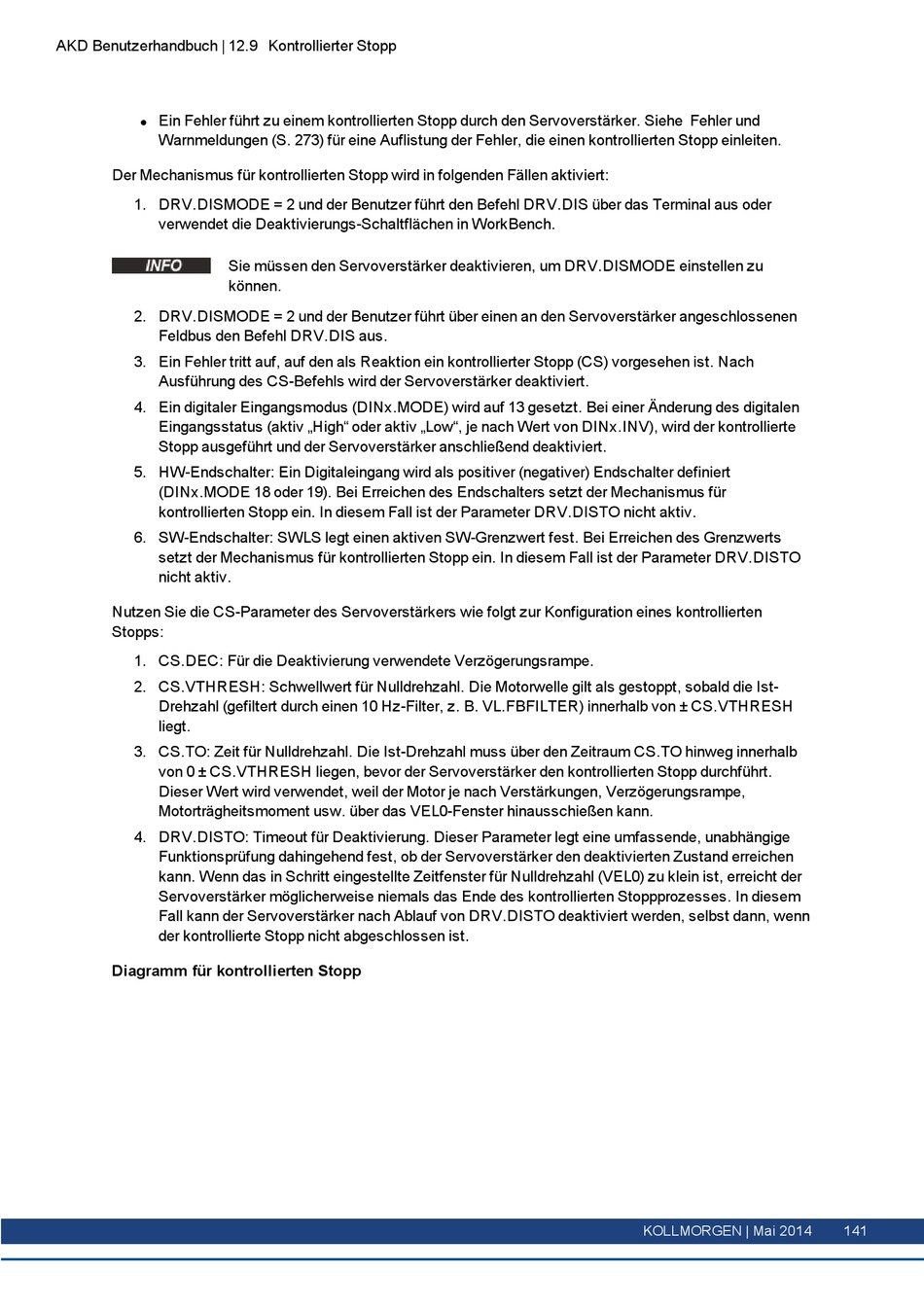

AKD Benutzerhandbuch | 12.9 Kontrollierter Stopp
Ein Fehler führt zu einem kontrollierten Stopp durch den Servoverstärker. Siehe Fehler und
l
Warnmeldungen (S. 273) für eine Auflistung der Fehler, die einen kontrollierten Stopp einleiten.
Der Mechanismus für kontrollierten Stopp wird in folgenden Fällen aktiviert:
1. DRV.DISMODE = 2 und der Benutzer führt den Befehl DRV.DIS über das Terminal aus oder
verwendet die Deaktivierungs-Schaltflächen in WorkBench.
Sie müssen den Servoverstärker deaktivieren, um DRV.DISMODE einstellen zu
können.
2. DRV.DISMODE = 2 und der Benutzer führt über einen an den Servoverstärker angeschlossenen
Feldbus den Befehl DRV.DIS aus.
3. Ein Fehler tritt auf, auf den als Reaktion ein kontrollierter Stopp (CS) vorgesehen ist. Nach
Ausführung des CS-Befehls wird der Servoverstärker deaktiviert.
4. Ein digitaler Eingangsmodus (DINx.MODE) wird auf 13 gesetzt. Bei einer Änderung des digitalen
Eingangsstatus (aktiv „High" oder aktiv „Low", je nach Wert von DINx.INV), wird der kontrollierte
Stopp ausgeführt und der Servoverstärker anschließend deaktiviert.
5. HW-Endschalter: Ein Digitaleingang wird als positiver (negativer) Endschalter definiert
(DINx.MODE 18 oder 19). Bei Erreichen des Endschalters setzt der Mechanismus für
kontrollierten Stopp ein. In diesem Fall ist der Parameter DRV.DISTO nicht aktiv.
6. SW-Endschalter: SWLS legt einen aktiven SW-Grenzwert fest. Bei Erreichen des Grenzwerts
setzt der Mechanismus für kontrollierten Stopp ein. In diesem Fall ist der Parameter DRV.DISTO
nicht aktiv.
Nutzen Sie die CS-Parameter des Servoverstärkers wie folgt zur Konfiguration eines kontrollierten
Stopps:
1. CS.DEC: Für die Deaktivierung verwendete Verzögerungsrampe.
2. CS.VTHRESH: Schwellwert für Nulldrehzahl. Die Motorwelle gilt als gestoppt, sobald die Ist-
Drehzahl (gefiltert durch einen 10 Hz-Filter, z. B. VL.FBFILTER) innerhalb von ± CS.VTHRESH
liegt.
3. CS.TO: Zeit für Nulldrehzahl. Die Ist-Drehzahl muss über den Zeitraum CS.TO hinweg innerhalb
von 0 ± CS.VTHRESH liegen, bevor der Servoverstärker den kontrollierten Stopp durchführt.
Dieser Wert wird verwendet, weil der Motor je nach Verstärkungen, Verzögerungsrampe,
Motorträgheitsmoment usw. über das VEL0-Fenster hinausschießen kann.
4. DRV.DISTO: Timeout für Deaktivierung. Dieser Parameter legt eine umfassende, unabhängige
Funktionsprüfung dahingehend fest, ob der Servoverstärker den deaktivierten Zustand erreichen
kann. Wenn das in Schritt eingestellte Zeitfenster für Nulldrehzahl (VEL0) zu klein ist, erreicht der
Servoverstärker möglicherweise niemals das Ende des kontrollierten Stoppprozesses. In diesem
Fall kann der Servoverstärker nach Ablauf von DRV.DISTO deaktiviert werden, selbst dann, wenn
der kontrollierte Stopp nicht abgeschlossen ist.
Diagramm für kontrollierten Stopp
