AKD Benutzerhandbuch | 8.3.1.6 Modus 10, konfiguriert X9 für allgemeine E/A

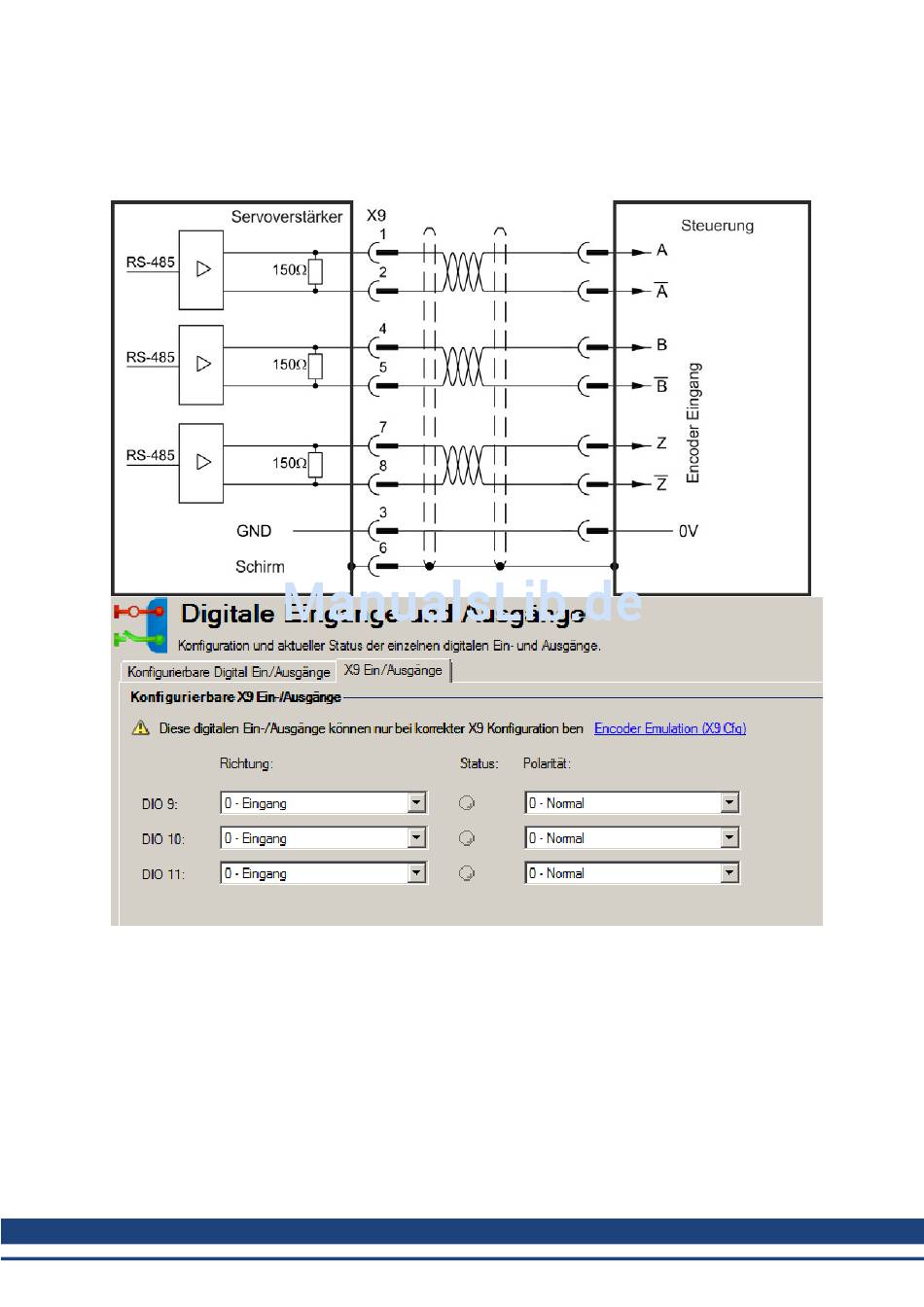

8.3.1.6 Modus 10, konfiguriert X9 für allgemeine E/A
Dieser Modus erlaubt die Verwendung der 3 Übertrager an X9 als allgemeine Eingänge oder Ausgänge
(DIO 9, 10, 11). DIOx.DIR konfiguriert die Übertrager als Ein- oder Ausgänge. DIOx.INV steuert die
Polarität dieser Signale.
8.3.1.7 Modus 11, konfiguriert X9 für Endat 2.2
Dieser Modus ermöglicht den Anschluss eines Heidenhain Endat 2.2 Encoders an X9. Dieser Encoder
kann als primäres Feedback oder als Drehschalter-Schrittsignal Eingang benutzt werden.
89 KOLLMORGEN | Mai 2014
