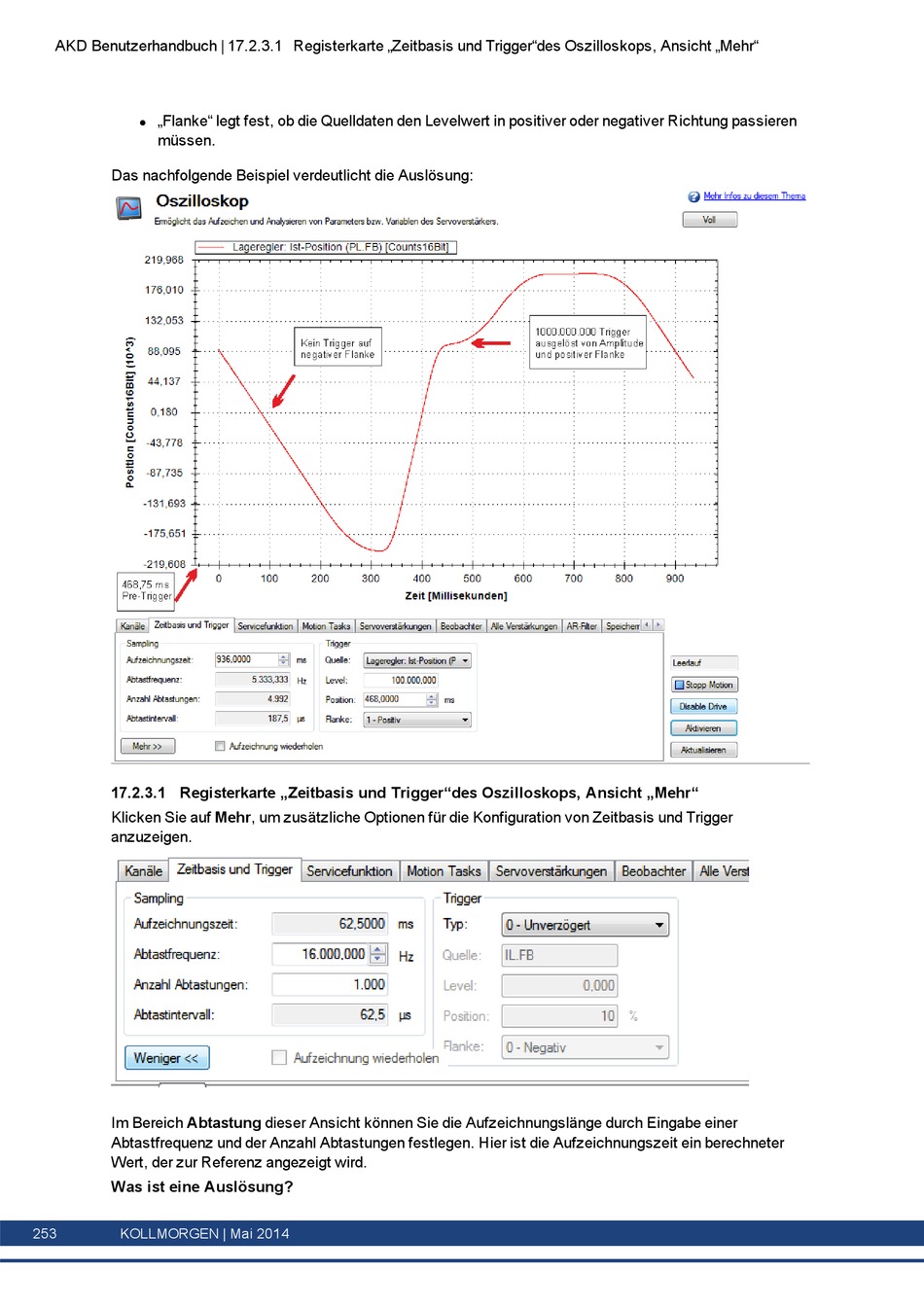

AKD Benutzerhandbuch | 17.2.3.1 Registerkarte „Zeitbasis und Trigger"des Oszilloskops, Ansicht „Mehr"
„Flanke" legt fest, ob die Quelldaten den Levelwert in positiver oder negativer Richtung passieren
l
müssen.
Das nachfolgende Beispiel verdeutlicht die Auslösung:
17.2.3.1 Registerkarte „Zeitbasis und Trigger"des Oszilloskops, Ansicht „Mehr"
Klicken Sie auf Mehr, um zusätzliche Optionen für die Konfiguration von Zeitbasis und Trigger
anzuzeigen.
Im Bereich Abtastung dieser Ansicht können Sie die Aufzeichnungslänge durch Eingabe einer
Abtastfrequenz und der Anzahl Abtastungen festlegen. Hier ist die Aufzeichnungszeit ein berechneter
Wert, der zur Referenz angezeigt wird.
Was ist eine Auslösung?
253 KOLLMORGEN | Mai 2014
