R&S
UPP
3.3.8 Eingabehilfen
Bedienhandbuch 1411.1055.31 ─ 09

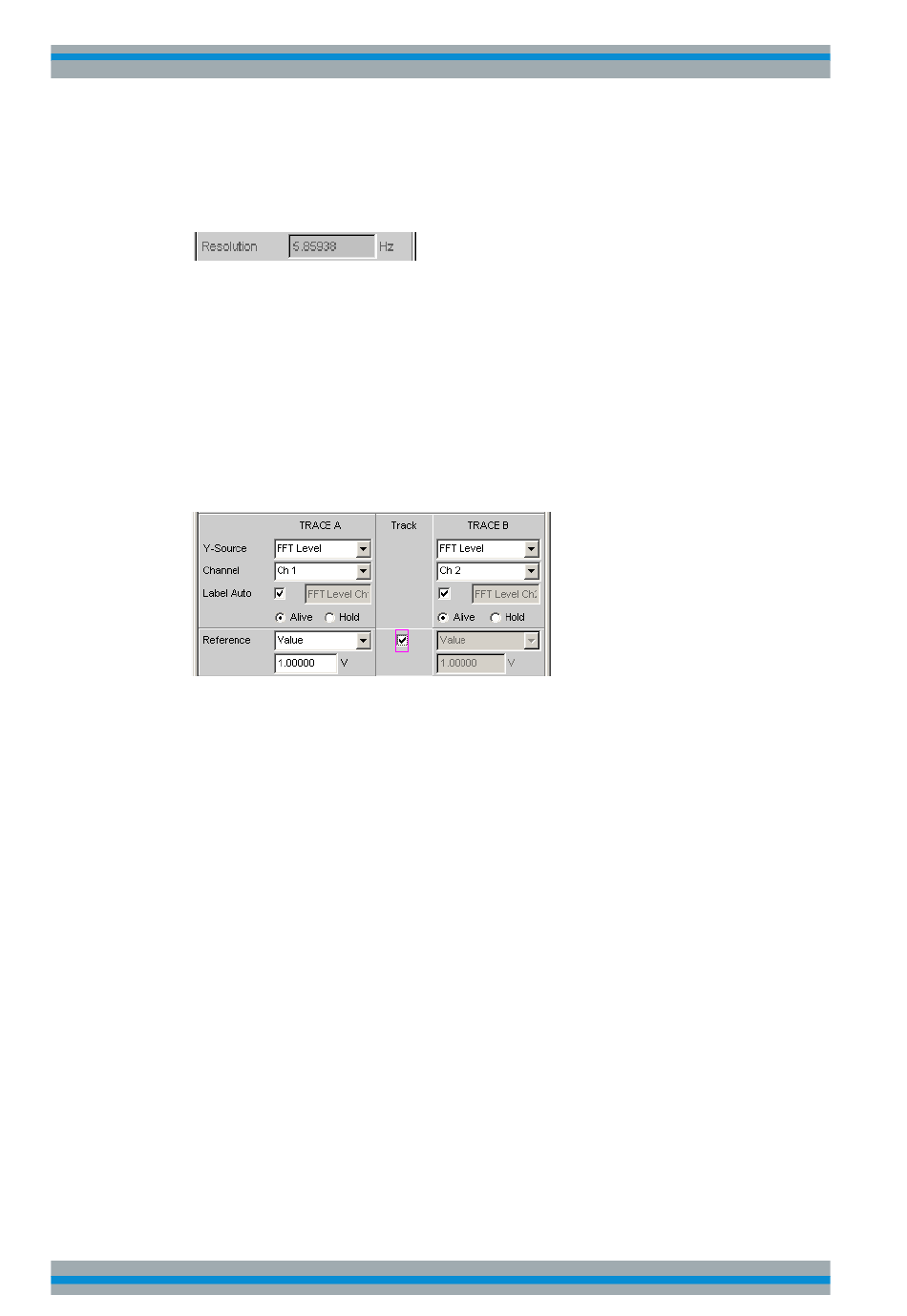

Anzeigefelder
Mitunter ist es für den Bediener sehr hilfreich, zusätzliche Informationen zu seinen Ein-
stellungen zu bekommen.
In solchen Fällen werden Anzeigefelder innerhalb der Panels verwendet. Diese Zeilen
werden grau schattiert dargestellt und können nicht bedient werden. Sie enthalten
stets gültige Werte, zeigen also immer im Hintergrund aktive Einstellungen an und wer-
den aktualisiert, sobald sich eine Einstellung im zugrunde liegenden Einstellfeld ändert.
Übernahme von Parametern
In vielen Fällen sollen Einstellungen z.B. für beide Messkanäle oder für beide Kurven-
züge gelten. Der R&S UPP bietet hier die Möglichkeit, in mehrspaltigen Panels Einstel-
lungen von der linken zur rechten Spalte zu übernehmen, ohne den Parameter ein
zweites Mal eingeben zu müssen.
Wird die entsprechende Track-Box aktiviert, so gelten alle Einstellungen innerhalb der
Funktionsgruppe für beide Spalten. Alle Felder mit übernommenen Einstellungen in
der rechten Spalte werden als Anzeigefelder dargestellt. Sie sind grau schattiert und
können nicht bedient werden, solange die Track-Funktion aktiviert ist. Ändert sich eine
Einstellung im zugrunde liegenden Einstellfeld in der linken Spalte, so wird diese Ände-
rung auch im Anzeigefeld der rechten Spalte angezeigt.
Am unteren Rand des Bildschirms, über der Softkey-Leiste, werden Informationen zu
den möglichen Eingaben gegeben. Sowohl die in der Softkey-Leiste angebotenen Ein-
heiten, als auch die in der Zeile "Valid Range" angegebenen Grenzen beziehen sich
immer auf die markierte Einstellzeile. Der zulässige Wertebereich wird dabei in der
gerade gewählten Einheit angegeben.
Eingaben außerhalb des angegebenen Wertebereichs werden nicht angenommen, es
ertönt ein Warnton und die Eingabe wird auf den entsprechenden Minimal- bzw. Maxi-
malwert abgeändert.
Allice Messtechnik GmbH
Getting Started
Kurzeinführung in die Bedienung
89
