R&S
UPP

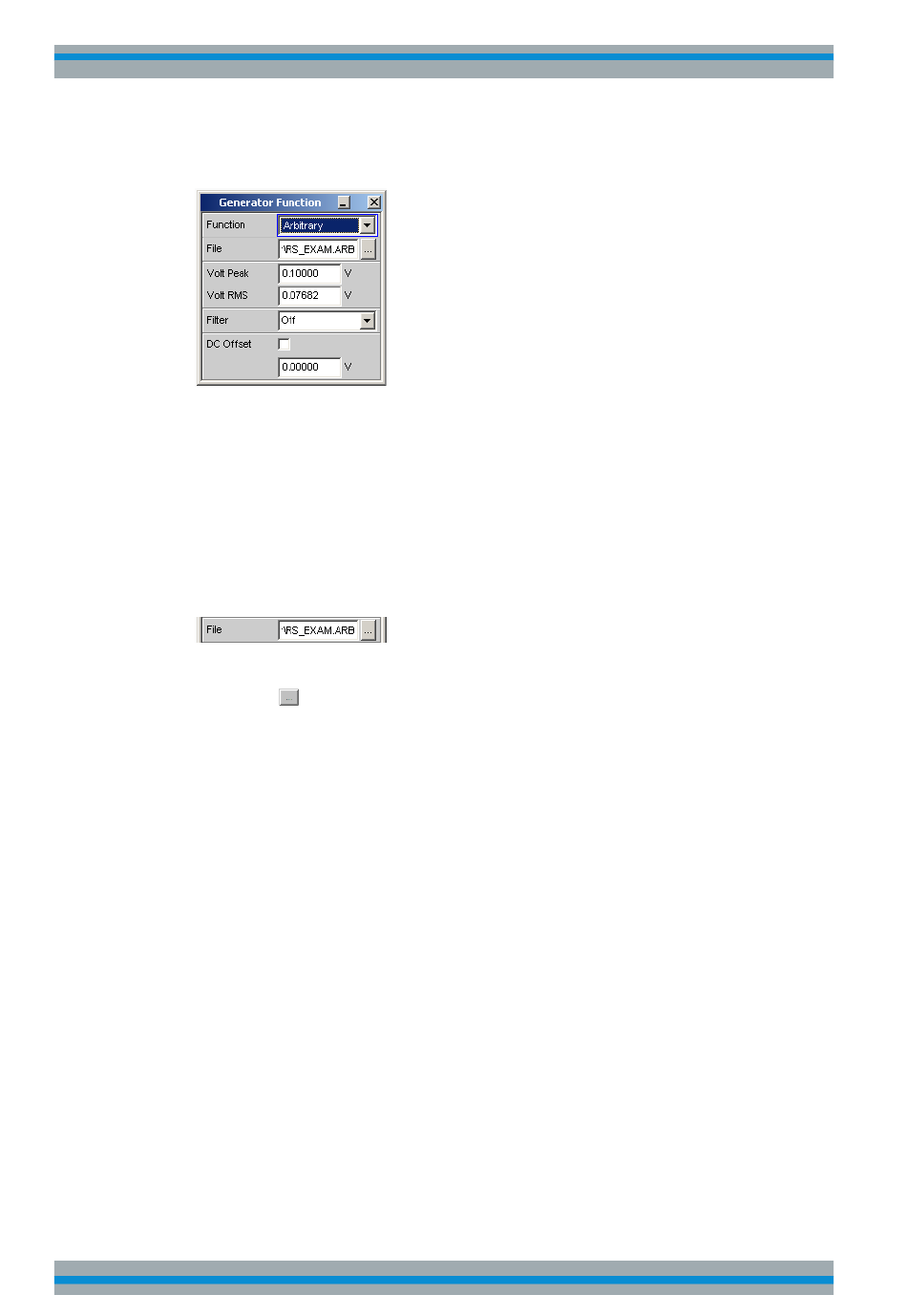

5.6.8 Arbitrary
Bedienhandbuch 1411.1055.31 ─ 09
Der Generator erzeugt eine frei definierbare Kurvenform, die als Folge von Samples
aus einer Datei ausgelesen wird. Die maximale Länge ist 262144 (256 k) Samples. Die
Kurve wird bei der Ausgabe ständig lückenlos wiederholt. Bei Neustart (Taste Start)
einer Messung beginnt die Kurve wieder vom Anfang der Datei. Die Ausgabe der ein-
zelne Samples erfolgt mit der im Generator gewählten Abtastrate.
SCPI-Befehl:
auf Seite 716
SOURce:FUNCtion
File
Datei, aus der die Kurvenform ausgelesen wird.
Der Button
öffnet einen Browser, mit dem die Datei ausgewählt werden kann.
Dateiformat:
ASCII-Datei mit maximal 524288 (512 k) Samples. Die einzelnen Samples sind als
Folge von Zahlen (Wertebereich -1.0 bis +1.0) eingetragen. Die Datei muss vor den
Zahlen eine Zeile mit dem Schlüsselwort TIMETAB_FILE enthalten. Kommentarzeilen
beginnen mit '#' und sind überall erlaubt. Groß- und Kleinschreibung wird nicht unter-
schieden. Die empfohlene und voreingestellte Dateierweiterung ist '.ARB'. Aufgrund
des unabdingbaren Schlüsselwortes TIMETAB_FILE sind aber auch beliebige andere
Dateierweiterungen zulässig.
Der betragsmäßig größte Zahlenwert (Maximum) wird mit der im Eingabefeld "Volt
Peak" eingestellten Spitzenspannung ausgegeben, die anderen Samples werden ent-
sprechend ihrem Verhältnis zum Maximum gepegelt. Da intern aus den Samples das
Verhältnis von Spitzenwert zu Effektivwert berechnet wird, ist auch die Eingabe des
Effektivwertes möglich.
Beispiel: rs_exam.arb im Verzeichnis D:\UPV\User
Fernsteuerbefehl:
MMEMory:LOAD:ARBitrary
Allice Messtechnik GmbH
auf Seite 726
Gerätefunktionen
Generatorsignale
266
