R&S
UPP
5.6.14 Lip Sync
Bedienhandbuch 1411.1055.31 ─ 09
Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen).

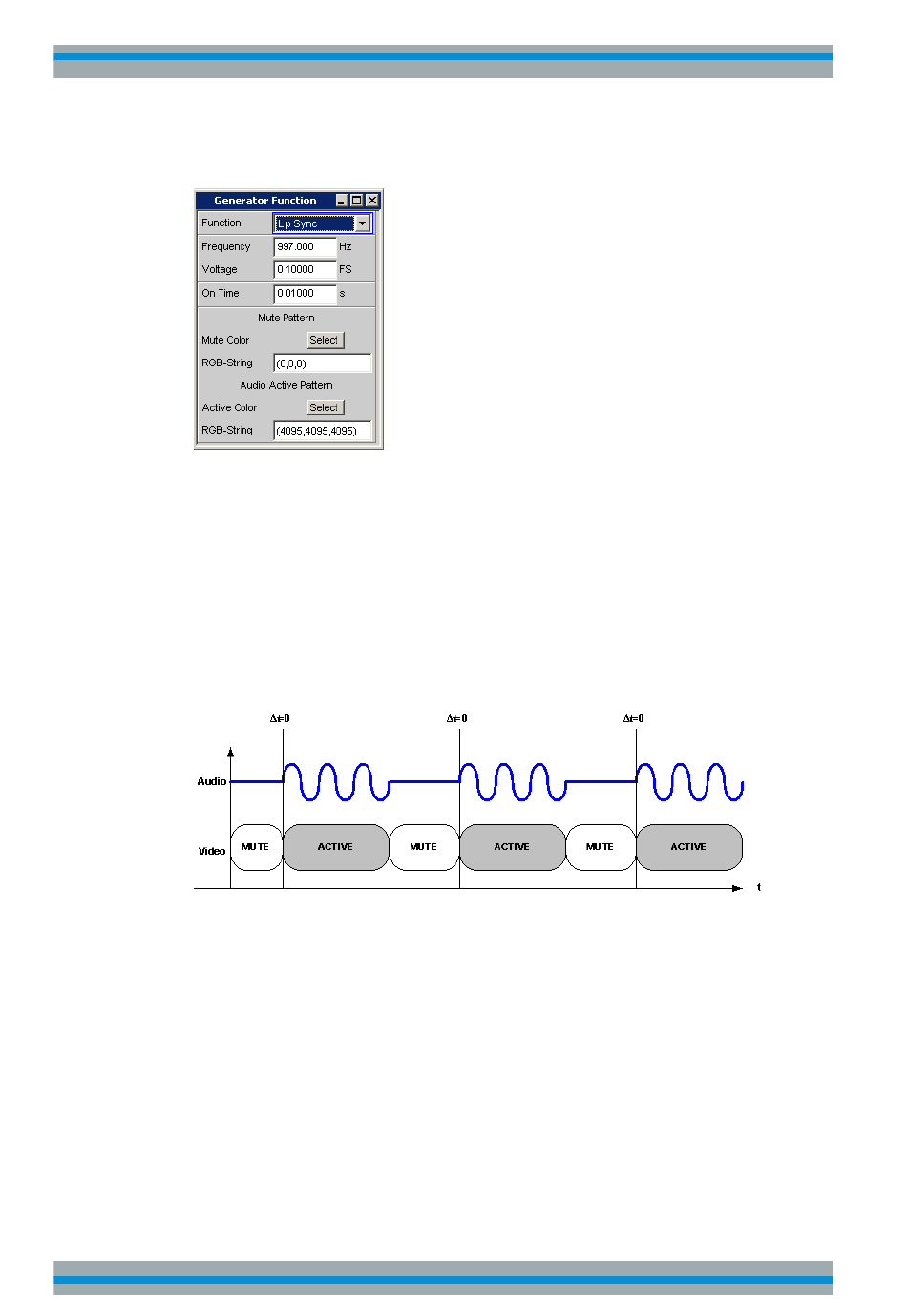

Die Generator-Funktion Lip Sync wird automatisch aktiviert, wenn im HDMI-Generator
"Video Source" auf "Intern" und "Pattern" auf "Lip Sync" eingestellt sind.
Die Generator Funktion "Lip Sync" erzeugt ein Sinus-Burst-Signal variabler Frequenz,
Länge, Periodizität und Amplitude. Mit Beginn des Burst-Signales wird der Bildinhalt
des HDMI-Signals für die Dauer des Burst auf die Farbe des "Audio Active Pattern"
gestellt. In den Pausen, in welchen kein Audio-Signal ausgegeben wird, ändert sich die
Bildinformation auf das "Mute Pattern". Durch diesen Wechsel wird eine Triggerbedin-
gung für den Analyzer geschaffen, mit welcher sich ein Versatz zwischen Bild und Ton
messen lässt. Der Zusammenhang ist aus unterer Illustration ersichtlich.
Aufgrund der fixen Zeitbeziehung der Audio- und Videodaten kann die Verzögerung
des Bildes gegenüber dem Ton und umgekehrt innerhalb eines Messobjektes im Ana-
lyzer gemessen werden.
SCPI-Befehl:
auf Seite 716
SOURce:FUNCtion
Frequency
Frequenz des erzeugten Sinus-Burst-Signals.
Fernsteuerbefehl:
SOURce:FREQuency<n2>
auf Seite 715
Allice Messtechnik GmbH
Gerätefunktionen
Generatorsignale
288
