R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

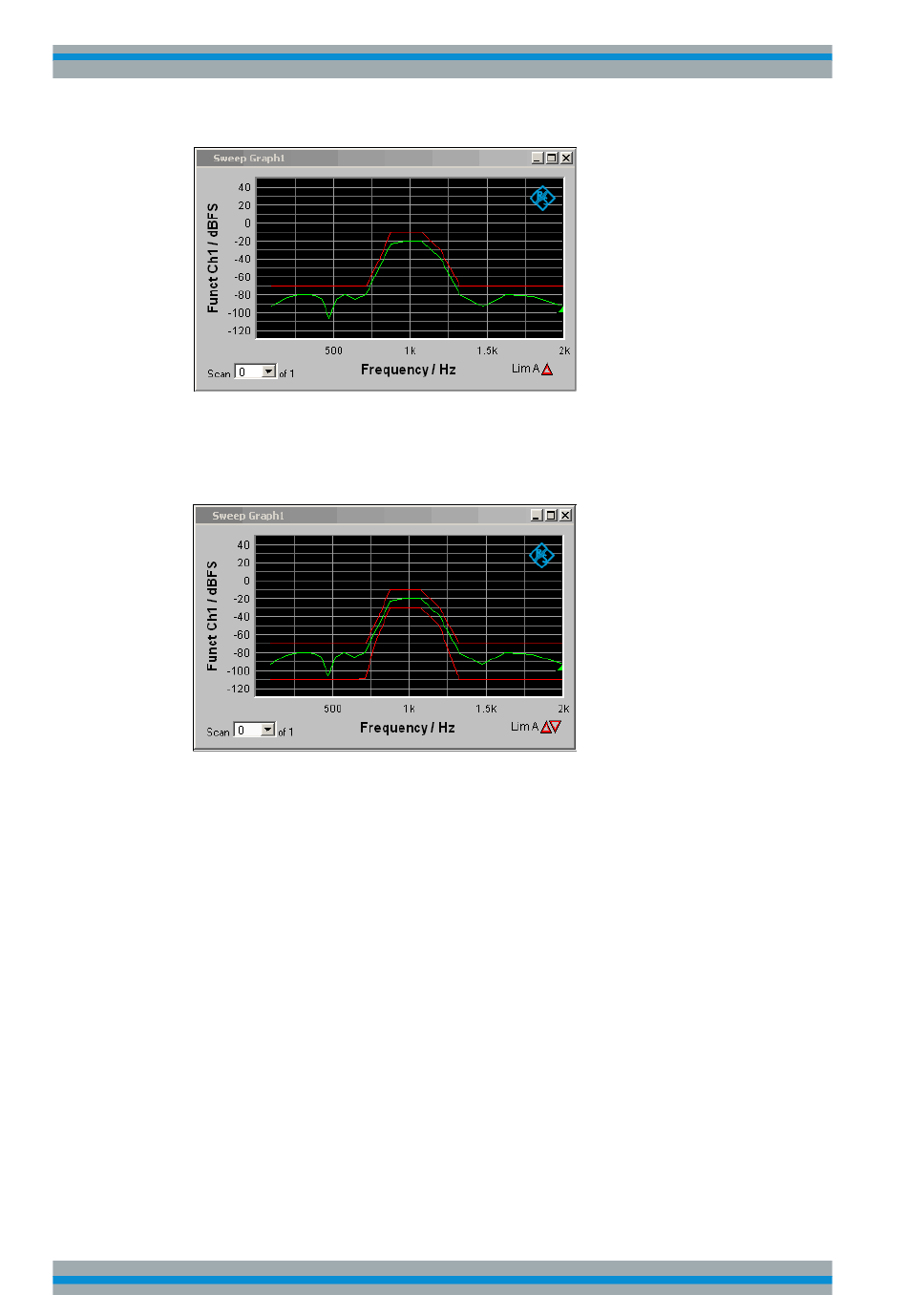

Analog zu der Vorgehensweise der Modifikation einer Grenzwert-Datei für die obere
Grenze eines Toleranzschlauches kann eine Grenzwert-Datei für die untere Grenze
eines Toleranzschlauches erzeugt werden. Zusammen ergeben die beiden Grenzwert-
Dateien den gewünschten Toleranzschlauch.
Beispiel:
Aus dem Tracedatensatz einer Waveform-Datei soll eine Sweep-Datei gemacht wer-
den. Ob dies sinnvoll ist, sei dahingestellt. Das Beispiel soll zeigen, dass durch Editie-
ren jede beliebige Trace-Datei erzeugt werden kann.
Die X-Werte liegen in der Waveform-Trace-Datei in Sekunden vor. Die X-Achse in der
Sweep-Trace-Datei soll aber in Hz dargestellt werden. Die Pegelwerte auf der Y-Achse
sollen unverändert bleiben.
Die linke Spalte zeigt die ursprüngliche Waveform-Trace Datei, die rechte Tabellen-
spalte die durch Editieren erzeugte Sweep-Trace-Datei.
Allice Messtechnik GmbH
Gerätefunktionen
Editieren
643
