5.2.6 Ausgangsleistung des analogen Multi-Kanal-Generators
Bedienhandbuch 1411.1055.31 ─ 09

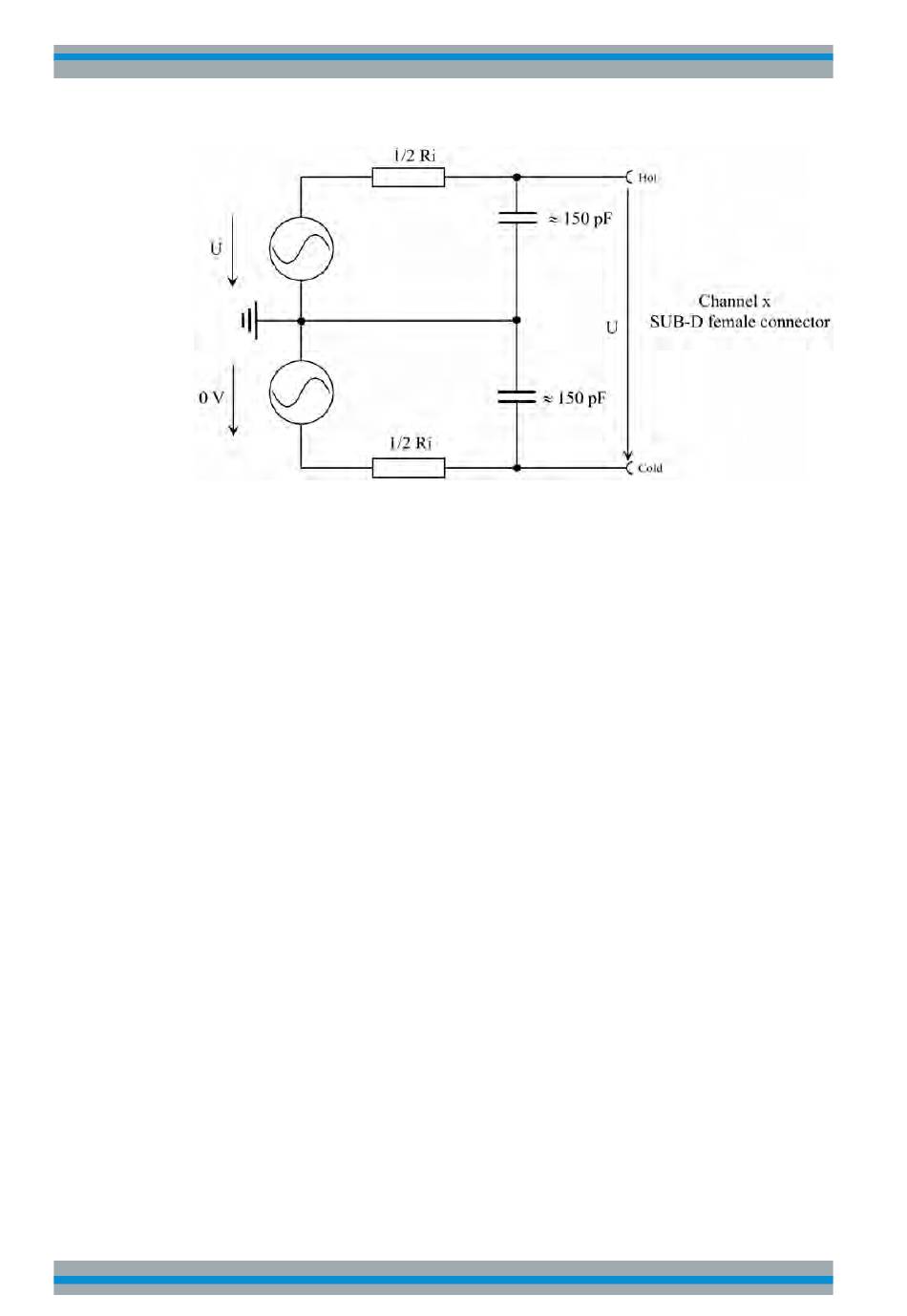

Bild 5-4: Unsymmetrischer Ausgang
Die gewählte Ausgangsimpedanz bleibt auch beim abgeschalteten Ausgang erhalten.
"Cold" ist elektronisch floatend auf ca. 0 V gelegt. Entsprechend ist bei angeschlosse-
ner Kabelpeitsche (Option R&S UP-Z8A, Bestellnummer siehe Datenblatt) der Pin 3
aller 8 XLR-Stecker auch elektronisch floatend.
Der Ausgangsverstärker, die Eichleitung und alle Innenwiderstände sind kurzschluss-
fest. Der Spitzenwert des Stromes beträgt maximal etwa 30 mA. Bei einem maximalen
Effektivwert von 7 V unsymmetrisch ist die maximale Verlustleistung im Lastwiderstand
(bei Kurzschluss im Innenwiderstand) 150 mW je Kanal.
Allice Messtechnik GmbH
Gerätefunktionen
Analog Generator konfigurieren
215
