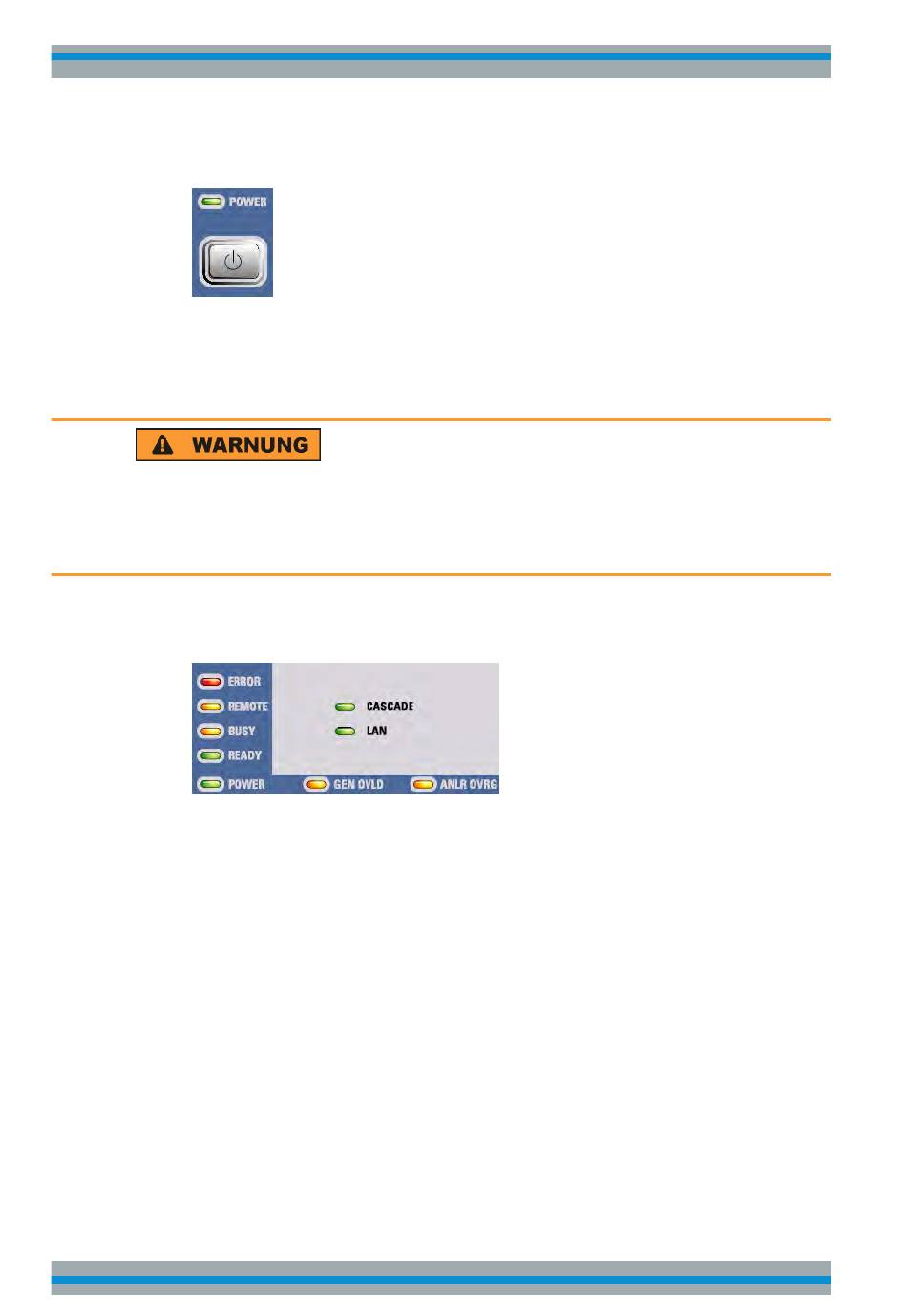

2.1.7 Standby-Taster

2.1.8 Status-LEDs

Bedienhandbuch 1411.1055.31 ─ 09
Schaltet das Gerät abwechselnd ein und aus. Voraussetzung hierfür ist, dass der Netz-
schalter an der Geräterückseite eingeschaltet ist. Ist das Gerät eingeschaltet, leuchtet
die POWER-LED grün, ist das Gerät ausgeschaltet aber im Standby-Mode, leuchtet
die POWER-LED gelb.
Stromschlagrisiko
Das Gerät wird im Standby-Mode von der Netzspannung versorgt!
Das Gerät muss so aufgestellt werden, dass das Betätigen des Netzschalters nicht
erschwert wird.
ERROR
LED leuchtet ruhig: Das Gerät hat einen Fehler während der Messung festgestellt
LED blinkt: Das Gerät hat einen Fehler während der Konfiguration der Kaskadie-
rung festgestellt
REMOTE
Das Gerät wird ferngesteuert
BUSY
Die LED leuchtet, solange eine Messung läuft
READY
Das Gerät ist betriebsbereit und kann von Hand oder per Fernsteuerung bedient wer-
den
POWER
LED leuchtet gelb: Das Gerät ist im Standby-Mode
LED leuchtet grün: Das Gerät ist eingeschaltet
Allice Messtechnik GmbH
Inbetriebnahme
Erklärung der Frontansicht
29
