R&S
UPP
4.4.4.5
4.5 Die Panels
4.5.1 Panels öffnen, bedienen, verstecken und schließen
Bedienhandbuch 1411.1055.31 ─ 09
in diesem Fall eine Warnmeldung in der Bildschirmmitte eingeblendet. Diese gibt Auf-
schluss über die Ursache, warum keine Messergebnisanzeige möglich ist und listet
evtl. auch mehrere mögliche Gründe hierfür auf.
Fehlermeldungen
Treten während des Betriebs Fehler im Gerät auf, so erscheint eine Fehlermeldung in
der Mitte des Bildschirms. Diese Meldung bleibt solange sichtbar, bis sie durch ENTER
gelöscht wird.

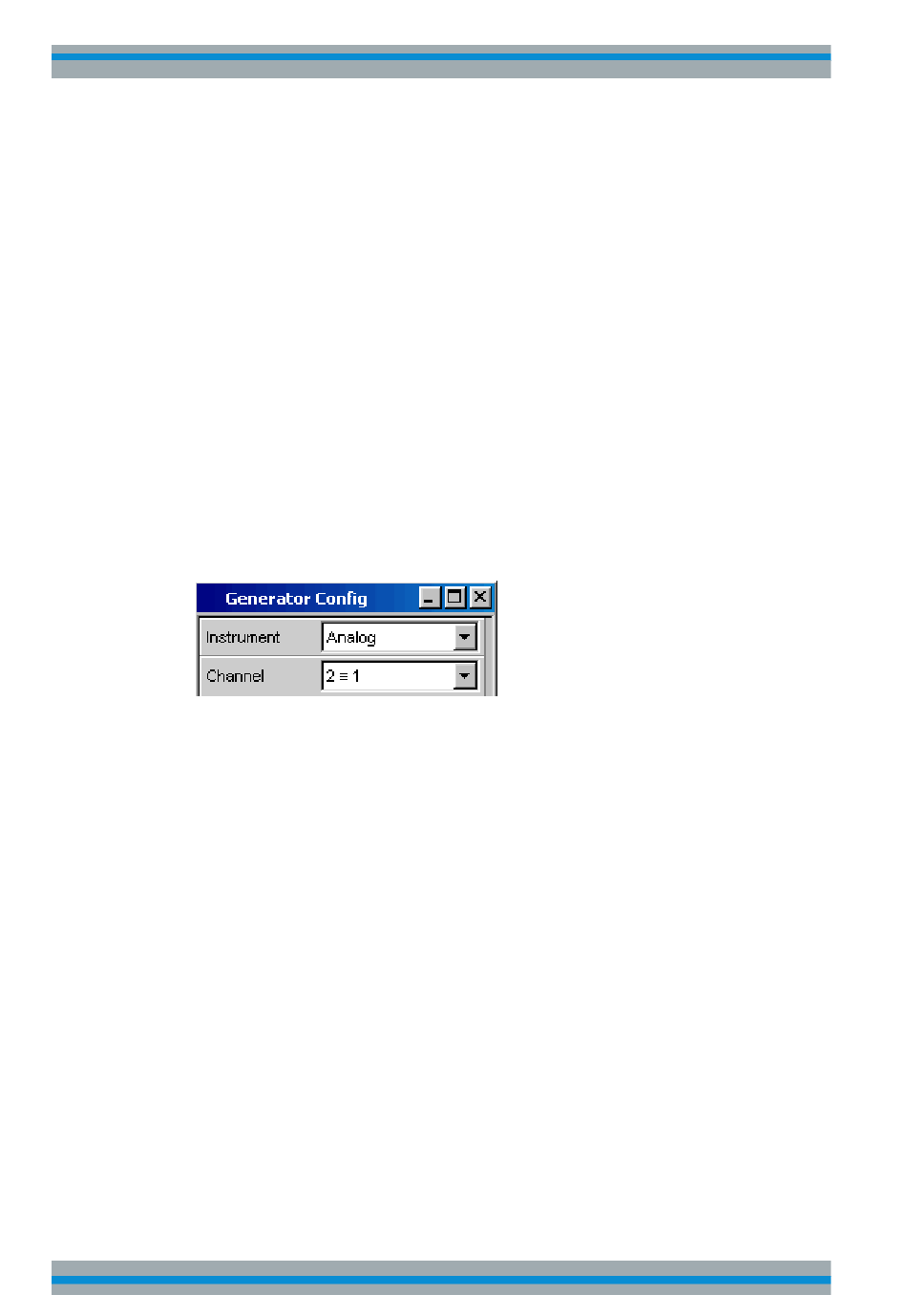

Zusammengehörige Einstellungen und Funktionen sind beim Audio Analyzer stets in
so genannten Panels zusammengefasst. Jedes dieser Panel hat einen Namen (Über-
schrift in der Titelleiste), über den es aufgerufen wird.
Immer nur ein Panel hat den Fokus, d.h. es ist bedienbar. Welches Panel den Fokus
hat, erkennt man an der blauen Markierung der Titelleiste.
Der Audio Analyzer unterscheidet folgende Panels und Anzeigefenster:
●
Bedien-Panels, über die Funktionseinstellungen vorgenommen werden
●
Konfigurations-Panel, über die eingegeben wird, wie die Messwerte dargestellt
werden sollen
●
numerische Anzeigefelder, für die Messwertanzeige der diversen Messfunktio-
nen
●
Kombi-Anzeigen, bei denen die numerische Messwertanzeige durch Balkenanzei-
gen, Min-/Max-Werte und Grenzwertüberwachung ergänzt werden können
●
Grafikfenster, in denen Messwerte als Diagramm dargestellt werden
●
Messwert-Listen, in denen die Messwerte in Tabellenform aufgelistet werden.
Eine ausführliche Liste aller Panels mit den wichtigsten Einstellparametern findet sich
am Ende dieses Kapitels (siehe
zeigen
(Grafikfenster)",
Jedes Panel bzw. Anzeigefenster ist ein eigenes Panel, das entweder geschlossen
(closed), geöffnet oder versteckt (hidden) sein kann. Alle dargestellten Panels/Anzei-
gefenster auf dem gerade sichtbaren Screen werden als geöffnet bezeichnet. Ist das
Kapitel 4.19, "Übersicht der Panels und Messwertan-
auf Seite 201).
Allice Messtechnik GmbH
Manuelle Bedienung
Die Panels
129
