R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
"FFT Phase Ch2-Ch1, FFT Phase to Refch"
Die Phasendifferenz zwischen dem aus der Berechnung der komple-
xen FFT gewonnenen Phasenverlauf von
●
Kanal 2 und Kanal 1
●
bei einem Multi-Kanal-Instrument der unter der folgenden Einstell-
zeile Channel angegebenen Kanalnummer und dem im Analyzer
Config-Panel angegebenen Referenzkanal Ref Channel.
der Analyzer-Messfunktion FFT oder Post-FFT, der als Trace A oder
Trace B über einer Frequenz X-Achse dargestellt wird.
Im Gegensatz zu einem vergleichsweise langsamen Frequenzsweep
mit Phasenmessung stellt die Phasenmessung mittels FFT die Pha-
sen-Messergebnisse sehr schnell zur Verfügung.

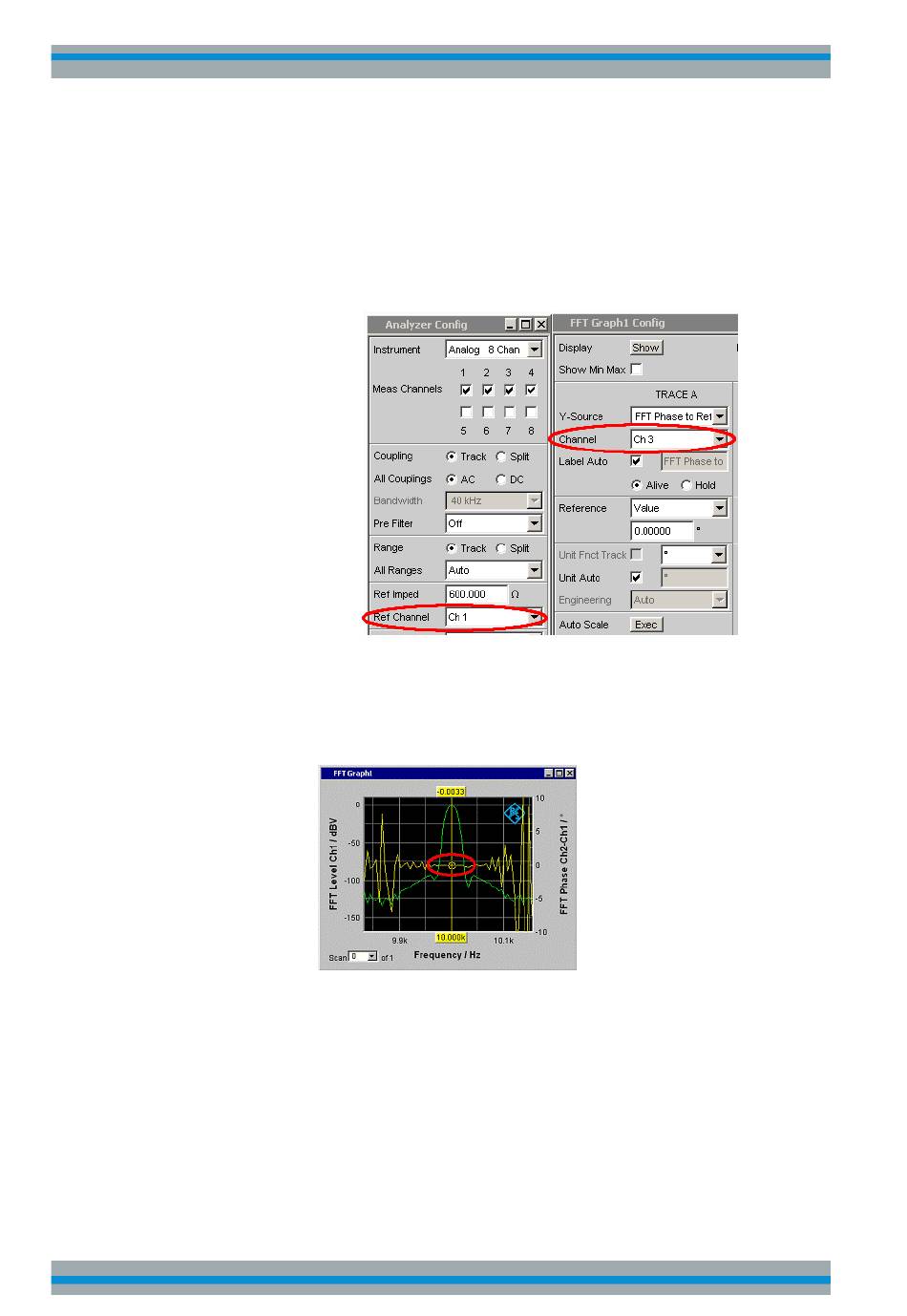

Bild 5-23: Die gelbe Kurve zeigt den Phasenverlauf in der Nähe der Frequenzlinie
"File: Trace A"
Der Trace A wird von Datei geladen.
Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell-
zeile.
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
10 kHz.
Gerätefunktionen
533
