R&S UPP
Bedienhandbuch 1411.1055.31 ─ 09

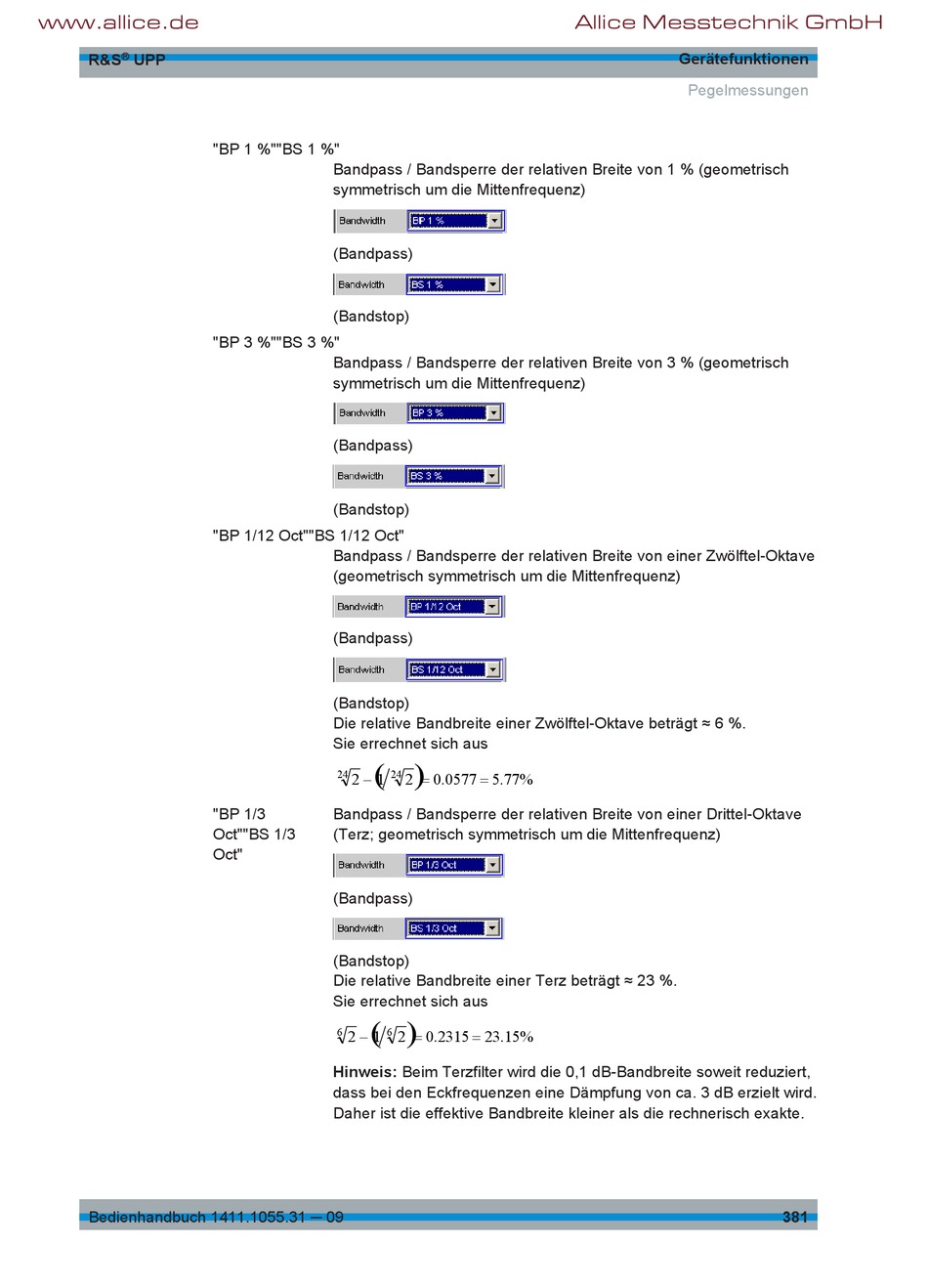

"BP 1 %""BS 1 %"
Bandpass / Bandsperre der relativen Breite von 1 % (geometrisch
symmetrisch um die Mittenfrequenz)
(Bandpass)
(Bandstop)
"BP 3 %""BS 3 %"
Bandpass / Bandsperre der relativen Breite von 3 % (geometrisch
symmetrisch um die Mittenfrequenz)
(Bandpass)
(Bandstop)
"BP 1/12 Oct""BS 1/12 Oct"
Bandpass / Bandsperre der relativen Breite von einer Zwölftel-Oktave
(geometrisch symmetrisch um die Mittenfrequenz)
(Bandpass)
(Bandstop)
Die relative Bandbreite einer Zwölftel-Oktave beträgt ≈ 6 %.
Sie errechnet sich aus
 
24 
2
"BP 1/3 Bandpass / Bandsperre der relativen Breite von einer Drittel-Oktave
Oct""BS 1/3 (Terz; geometrisch symmetrisch um die Mittenfrequenz)
Oct"
(Bandpass)
(Bandstop)
Die relative Bandbreite einer Terz beträgt ≈ 23 %.
Sie errechnet sich aus
 
6

2 1
Hinweis: Beim Terzfilter wird die 0,1 dB-Bandbreite soweit reduziert,
dass bei den Eckfrequenzen eine Dämpfung von ca. 3 dB erzielt wird.
Daher ist die effektive Bandbreite kleiner als die rechnerisch exakte.
24  
1 2 . 0 0577 . 5 77 %
6
 
2 . 0 2315 23 . 15 %
Allice Messtechnik GmbH
Gerätefunktionen
Pegelmessungen
381
