R&S
UPP

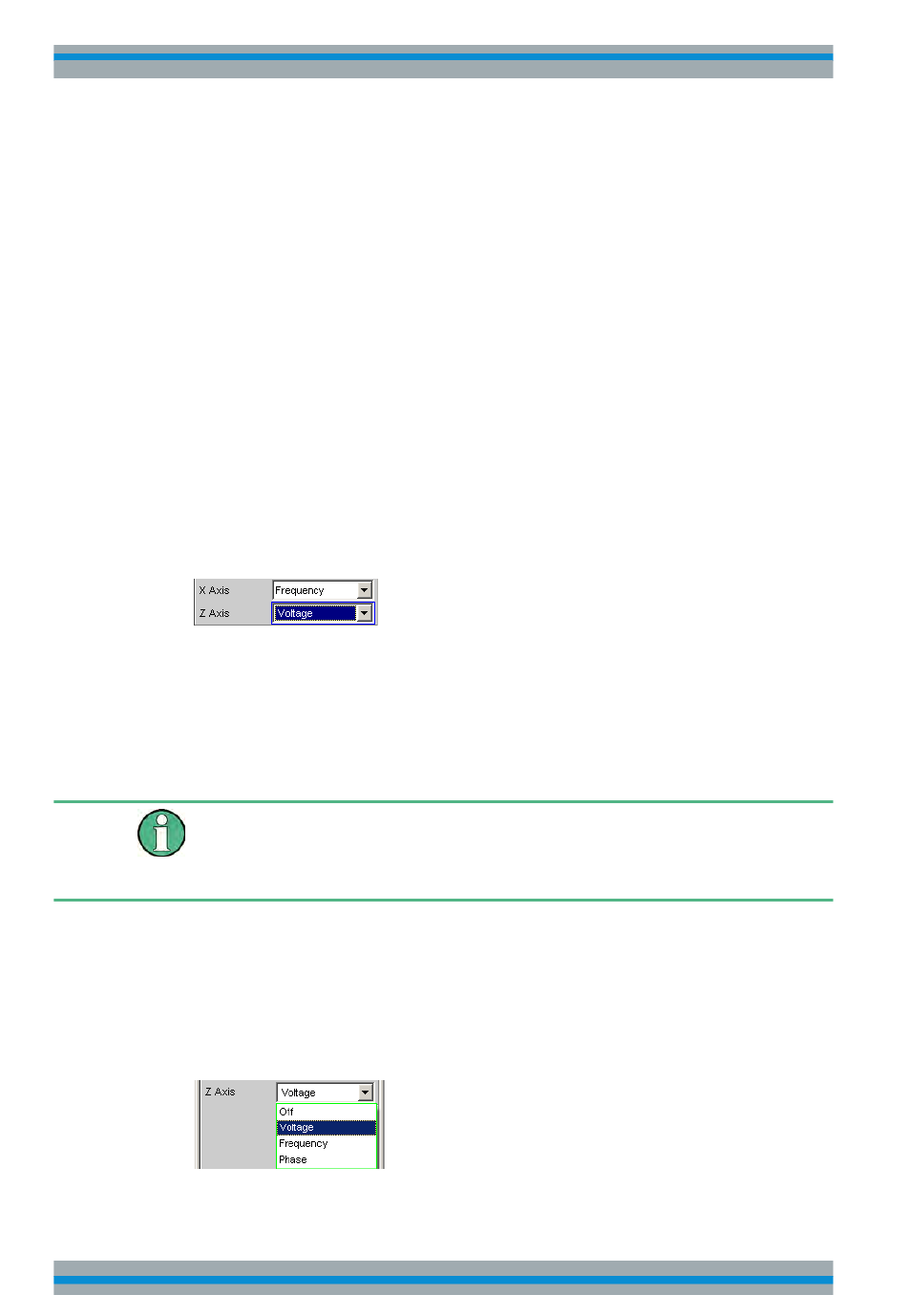

5.9.3 Zweidimensionaler Sweep
Bedienhandbuch 1411.1055.31 ─ 09
"Voltage"
Aktivierung eines Pegel-Sweeps. Welcher Signalparameter tatsäch-
lich gesweept wird (z.B. Pegel einer einzelnen Sinuslinie oder
Gesamtpegel eines Multitonsignals), hängt von der jeweiligen Gene-
rator-Funktion ab.
"Frequency"
Aktivierung eines Frequenz-Sweeps. Nicht möglich bei Rausch- und
Mehrtonsignalen. Welcher Signalparameter tatsächlich gesweept
wird (z.B. Frequenz einer einzelnen Sinuslinie oder Mittenfrequenz
eines Zweitonsignals) hängt von der jeweiligen Generator-Funktion
ab.
"Phase"
Aktivierung eines Phasen-Sweeps. Nur möglich bei der Generator-
funktion "Stereo Sine".
Fernsteuerbefehl:
SOURce:SWEep:XAXis
Bei zweidimensionalen Sweeps werden 2 (verschiedene) Parameter variiert; der 1.
Parameter wird als X-, der 2. Parameter als Z-Achse gewählt.
Beide Achsen (Sweep-Dimensionen) können jeweils aus maximal 1024 einzelnen
Punkten bestehen, so dass jede Achse in bis zu 1023 Schritte geteilt wird.
Sobald alle Punkte der X-Achse abgearbeitet sind, erfolgt ein Rücksprung auf den 1.
X-Wert und gleichzeitig die Einstellung des jeweils nächsten Z-Wertes. Wenn der
Sweep-Durchlauf für den letzten Z-Punkt beendet ist, werden X- und Z-Wert auf ihren
jeweiligen Anfangswert zurückgesetzt.
Die letzten 20 Sweep-Durchläufe (Scans) sind als Datensatz verfügbar. Enthält die Z-
Achse mehr als 20 Punkte, dann können nur die letzten 20 Scans als Trace-Datensatz
gespeichert werden. Ebenso bleiben nur die letzten 20 Scans beim Umskalieren der
Grafik erhalten.
Ein mit START gestarteter zweidimensionaler Dauer-Sweep wird nach dem Sweep-
Durchlauf des letzten Z-Punktes beendet.
Z Axis
Wahl des zweiten Sweep-Parameters für den zweidimensionalen Sweep. Dient gleich-
zeitig zum Aktivieren bzw. Deaktivieren des zweidimensionalen Sweeps. Nur sichtbar
bei aktiviertem Generator-Sweep-System.
auf Seite 738
Allice Messtechnik GmbH
Gerätefunktionen
Sweeps
300
