Das Deaktivieren des Generator-Sweeps erfolgt außerdem beim Aktivieren des Analy-
sator-Sweeps sowie bei der Wahl von Time Chart als Startbedingung (siehe
tel 5.16,
"Startbedingungen",
Der Start eines Sweep-Durchlaufs erfolgt durch Mausbetätigung des Start-Buttons (für
Dauer-Sweeps) oder des Single-Buttons (für Einzel-Sweeps) in der Toolbar oder durch
CTRL F5 oder CTRL F6 auf der externen Tastatur.
Jeder neue Sweep-Punkt, den das Sweep-System einstellt, löst automatisch eine neue
Messung aus. Sollen die erzeugten Messwerte aufgezeichnet und (grafisch oder
numerisch) dargestellt werden, müssen die gewünschten Messwerte (z.B. Funct Ch1)
als Traces in den Sweep-Display-Panels gewählt werden. Außerdem ist zu beachten,
dass in den verwendeten Sweep-Display-Panels während der Messwertaufnahme die
X-Achse auf Auto steht.
Nach Fertigstellung der Sweep-Messungen sollten die verwendeten Traces und die
zugehörigen X-Achsen auf Hold geschaltet werden, um zu vermeiden, dass die
Sweep-Ergebnisse durch unbeabsichtigte Geräteeinstellungen gelöscht werden.
Bei aktiviertem Sweep-System hat START, SINGLE und STOP/CONT folgende Wir-
kung:
●
START startet einen Dauer-Sweep,
●
SINGLE startet einen Einzel-Sweep, bzw. setzt einen bereits gestarteten Dauer-
Sweep als Einzel-Sweep fort.
●
STOP/CONT hält einen laufenden Sweep an bzw. setzt einen angehaltenen
Sweep fort.

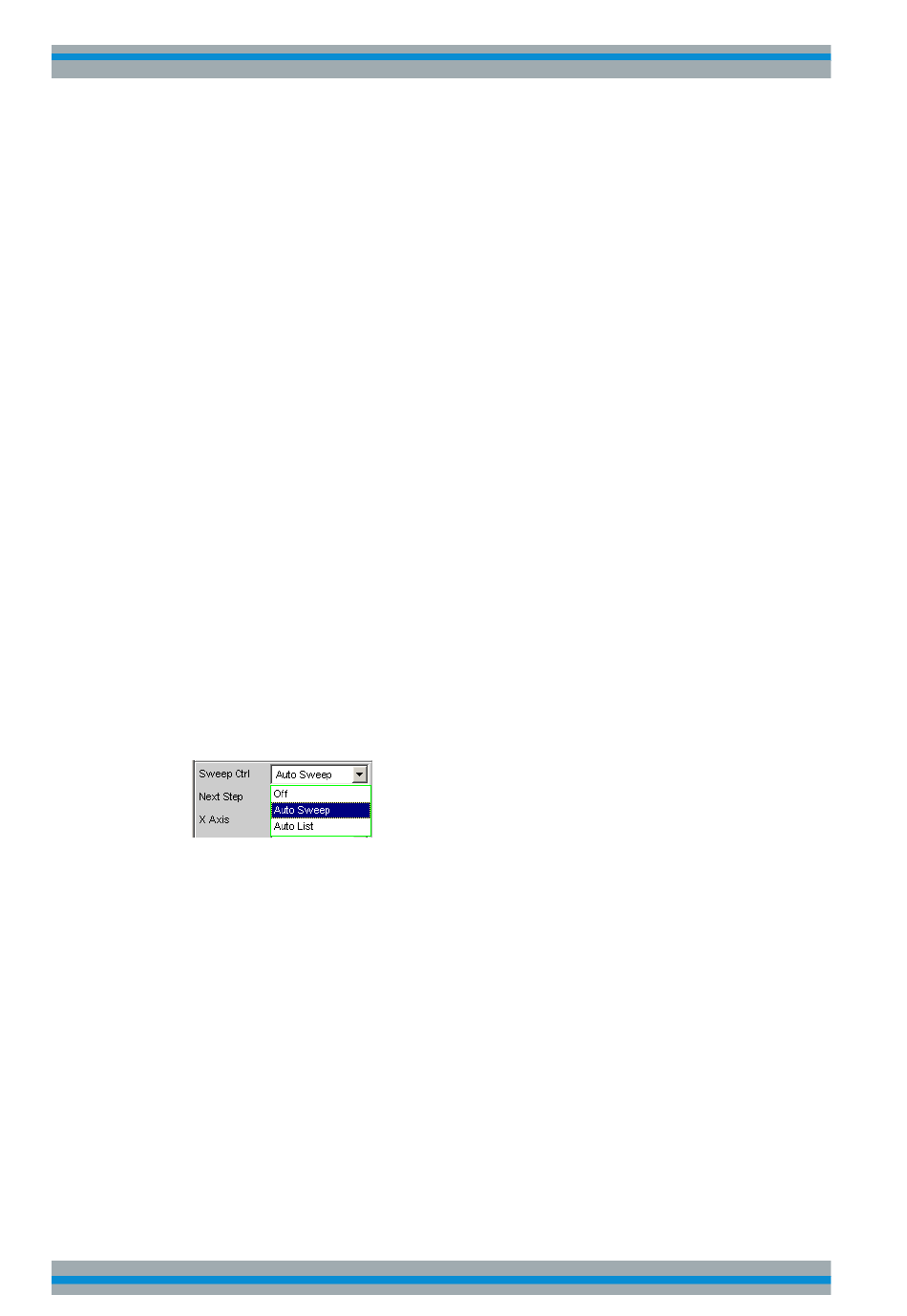

Sweep Ctrl
Dient zum Aktivieren und Konfigurieren bzw. Deaktivieren des Generator-Sweep-Sys-
tems.
"Off"
Das Generator-Sweep-System ist ausgeschaltet; es sind keine weite-
ren Einstellzeilen sichtbar.
Wenn das Analysator-Sweep-System ebenfalls ausgeschaltet ist,
wirkt START, SINGLE und STOP/CONT auf das Mess-System:
●
START startet eine Dauermessung,
●
SINGLE startet eine Einzelmessung, bzw. setzt eine bereits
gestartete Dauermessung als Einzelmessung fort.
●
STOP/CONT bricht eine laufende Messung ab bzw. startet eine
abgebrochene oder beendete Messung als Dauermessung.
"Auto Sweep"
Das Generator-Sweep-System ist eingeschaltet; die Sweep-Fort-
schaltung erfolgt automatisch, die Sweep-Achse wird aus dem Start-
Wert, dem Stopp-Wert und der Schrittweite bzw. der Punktezahl
errechnet.
Die Fortschaltungsbedingung (festes Zeitraster oder auf den Analysa-
tor synchronisiert) wird in der Einstellzeile Next Step bestimmt.
