R&S
UPP
4.8.2.1
Bedienhandbuch 1411.1055.31 ─ 09
In den Messergebniszeilen werden die Ergebnisse der Messkanäle dargestellt (Aus-
nahme: Frequenz- und Phasen- bzw. Frequenz- und Gruppenlaufzeitmessung).
Werden nicht alle Spalten benötigt, weil eine oder mehrere der zugrunde liegenden
Messfunktionen ausgeschaltet sind, so wird die entsprechende Spalte weggeblendet.
Das numerische Anzeigefeld wird über die Menüleiste geöffnet und ist unter dem But-
ton Displays zu finden.
Funktion
Numerisches Anzeigefeld öffnen
Messergebnisdarstellung im numerischen Anzeigefeld
Die Darstellung der Messergebnisse im numerischen Anzeigefeld wird in den folgen-
den Panels konfiguriert:
●
Function Config
●
Level Mon Config
●
Input Config
●
Freq/Phase Config
Die folgenden Beispiele für Messwertdarstellungen zeigen die verschiedenen Anzeige-
möglichkeiten. Einige grundsätzlichen Einstellungen in diesen Konfigurationspanels
werden im folgenden Abschnitt beschrieben, eine ausführliche Beschreibung mit den
detaillierten Möglichkeiten findet sich im
rung der
Elemente",
auf Seite 593.

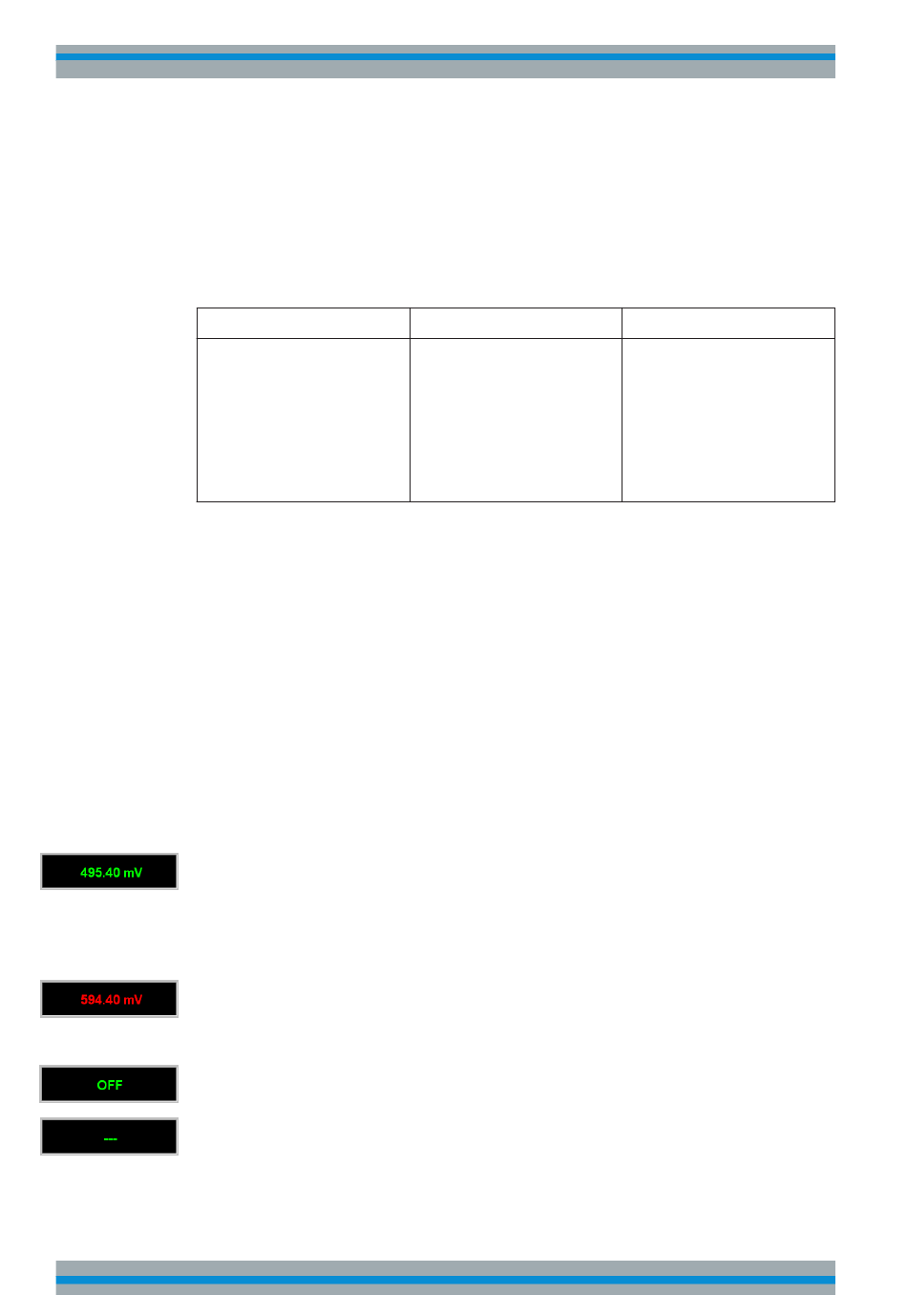

Liegt der Messwert innerhalb voreingestellter Grenzwerte bzw. wurden keine Grenz-
werte vorgegeben, so erscheint der Messwert in grüner Farbe auf schwarzem Hinter-
grund.
Ein Messwert in einer linearen Einheit wird mit 3 bis 7 Stellen dargestellt, bei logarith-
mischen Einheiten mit einer Auflösung von 0.1 dB bis zu 0.00001 dB.
Über- oder unterschreitet der Messwert voreingestellte Grenzwerte, so erscheint er rot
auf schwarz.
Sobald der Messwert wieder innerhalb der Grenzwerte liegt, wird er wieder grün.
Ist ein Messkanal ausgeschaltet, so erscheint in der zugehörigen Messwertanzeige der
Schriftzug OFF.
Ist kein Messergebnis verfügbar (z.B. Frequenzergebnis bei DC-Messung), so
erscheint "---".
Allice Messtechnik GmbH
PC-Tastatur
Tastenkombination CTRL + M
betätigen, dann mit den Tasten
TAB bzw. SHIFT + TAB den But-
ton Displays markieren, mit der
Enter-Taste das Pulldown-Menü
öffnen, mit den Cursortasten das
numerische Anzeigefeld markie-
ren und mit der Enter-Taste aus-
wählen.
Kapitel 5.46.1, "Grafische Darstellung, Erklä-
Manuelle Bedienung
Messwertanzeigen
Maus
Durch Bewegen an den linken
Bildschirmrand die Menüleiste öff-
nen, den Button Displays betäti-
gen und das numerische Anzeige-
feld anklicken.
150
