Diese Einstellzeile ist nicht bedienbar, wenn in der darüberliegenden Einstellzeile
Unit Funct Track eine dB- oder %-Einheit gewählt ist, da diese Einheiten nicht mit
einem Engineering versehen werden.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform

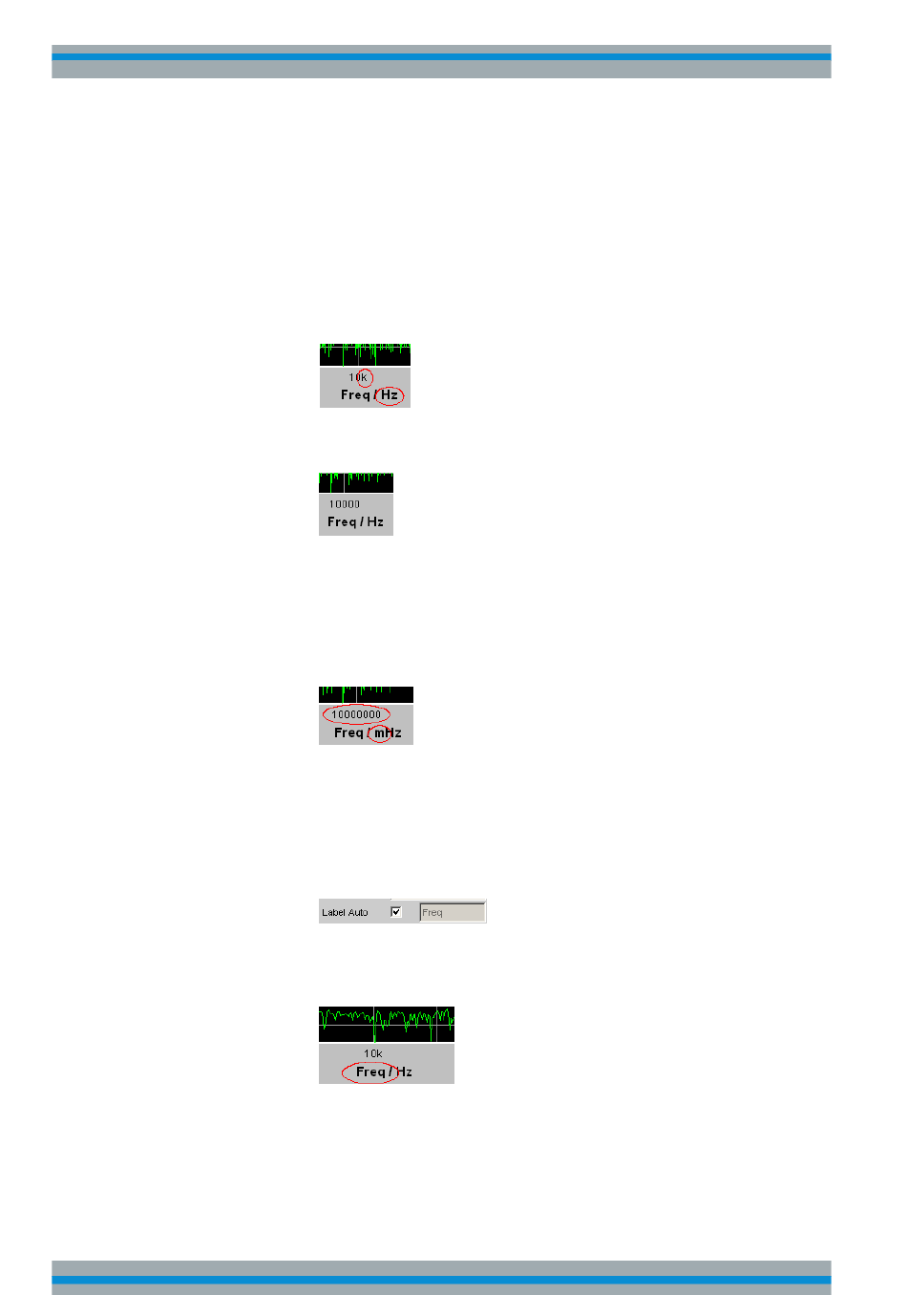

"Auto"
Automatische Engineeringvergabe von p ... M. Die Cursor- und Ska-
lierungswerte werden mit dem Engineeringzeichen angezeigt.
Die X-Achse ist mit der Einheit ohne Engineering beschriftet.
"Off"
Kein Engineering
Werte immer in der Darstellung 1.0 E
"µ, m, k"
Engineering fest auf µ, m oder k
Die darzustellenden Werte werden mit dem Faktor 1.0 E
1.0 E
-3
Die Cursor- und Skalierungswerte werden ohne Engineeringzeichen
angezeigt.
Die X-Achse ist mit Engineering und Einheit beschriftet.
Label Auto
Einstellung, ob sich die Beschriftung der X-Achse an der Einstellung in der Einstellzeile
X Axis orientiert, oder frei eingebbar ist.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform
"aktiviert"
Der Schriftzug in der Einstellzeile X Axis erscheint nichtbedienbar in
dem Textfeld rechts der Tick Box und gleichzeitig an der X-Achse der
grafischen Darstellung.
Kurven-, Spektrum- und Balkendarstellung
multipliziert.
