Bedienhandbuch 1411.1055.31 ─ 09

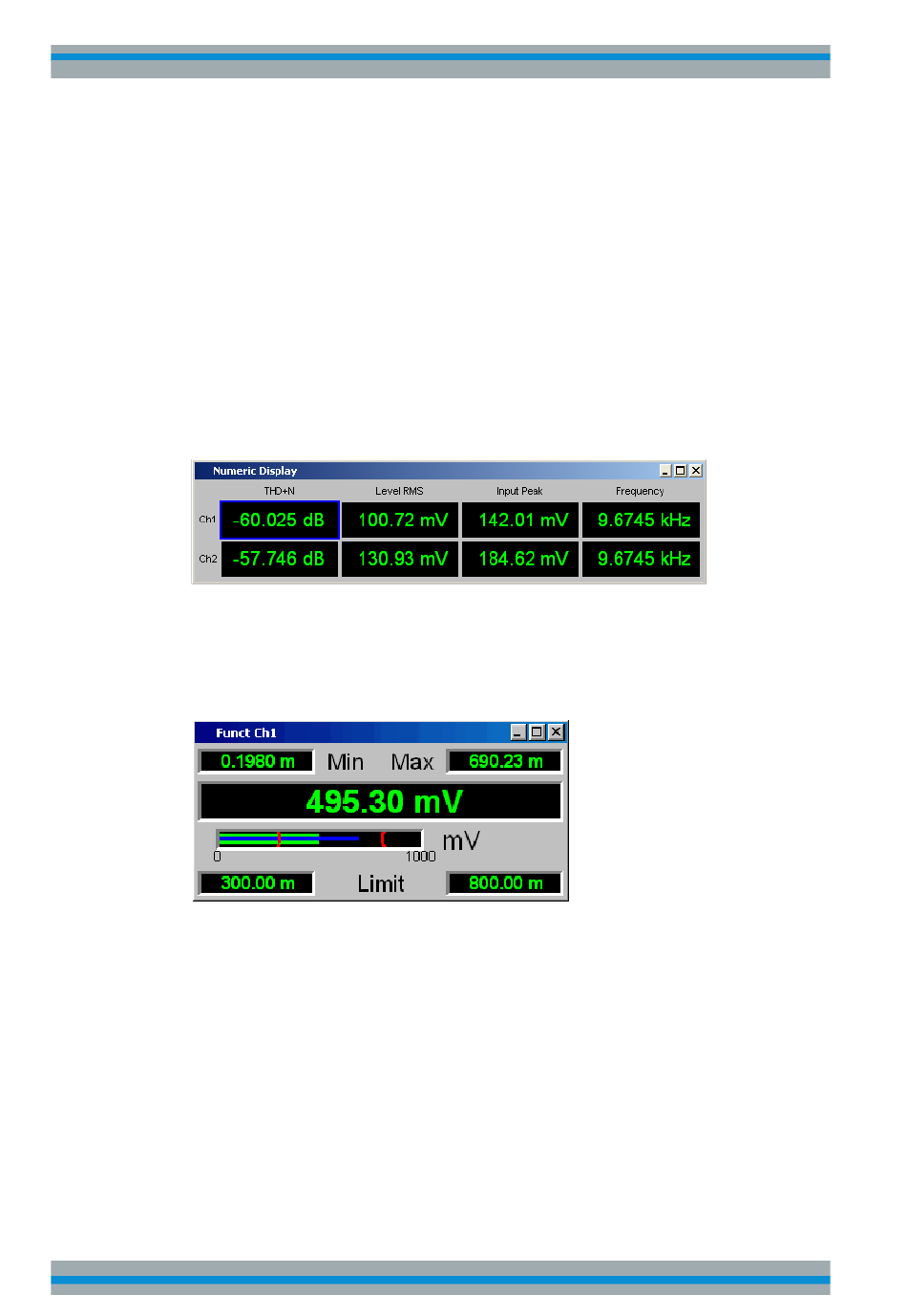

Panel "Analyzer Function" dar. Die einzelnen Spalten sind dabei von links nach rechts
fest zugewiesen:
●
1.Spalte:
Messergebnisse der Funktion, die im Panel "Analyzer Function" in der Zeile "Func-
tion" eingestellt ist.
●
2.Spalte:
Messergebnisse der eingestellten Funktion des "Level Monitors".
●
3.Spalte: Messergebnisse der Funktion "Input Peak".
●
4.Spalte:
entweder Anzeige des Frequenzmessergebnisses oder, bei Einstellung von
"Freq & Phase" bzw. "Freq & GrpDel", Anzeige des Frequenzmessergebnisses in
der ersten Zeile und Anzeige der Phasen- bzw. Gruppenlaufzeitmessung in der
zweiten Zeile.
Die Kombianzeige
Soll der reine Zahlenwert eines Messergebnisses durch analoge Balkenanzeigen, die
Überwachung von Grenzwerten oder die Speicherung von Maximal- und Minimalwer-
ten ergänzt werden, so kommt die Kombianzeige zur Anwendung.
Durch die freie Auswahl und die freie Skalierbarkeit können so besonders wichtige
oder kritische Ergebnisse überwacht werden und dabei auch bei größerem Betrach-
tungsabstand zum Bildschirm verfolgt werden.
Am einfachsten werden Kombianzeigen geöffnet, indem man die entsprechende Mess-
wertanzeige im numerischen Anzeigefeld mit der Maus doppelklickt.
Numerisches Anzeigefeld und Kombianzeige konfigurieren
Die Einstellungen zu den einzelnen Spalten des numerischen Anzeigefeldes bzw. zu
den Kombianzeigen werden in den folgenden vier Konfigurationspanels vorgenommen,
die über die Menüleiste unter dem Button "DispConfig" geöffnet werden können:
●
"Funct Config"
Allice Messtechnik GmbH
Getting Started
Kurzeinführung in die Bedienung
91
