Bedienhandbuch 1411.1055.31 ─ 09

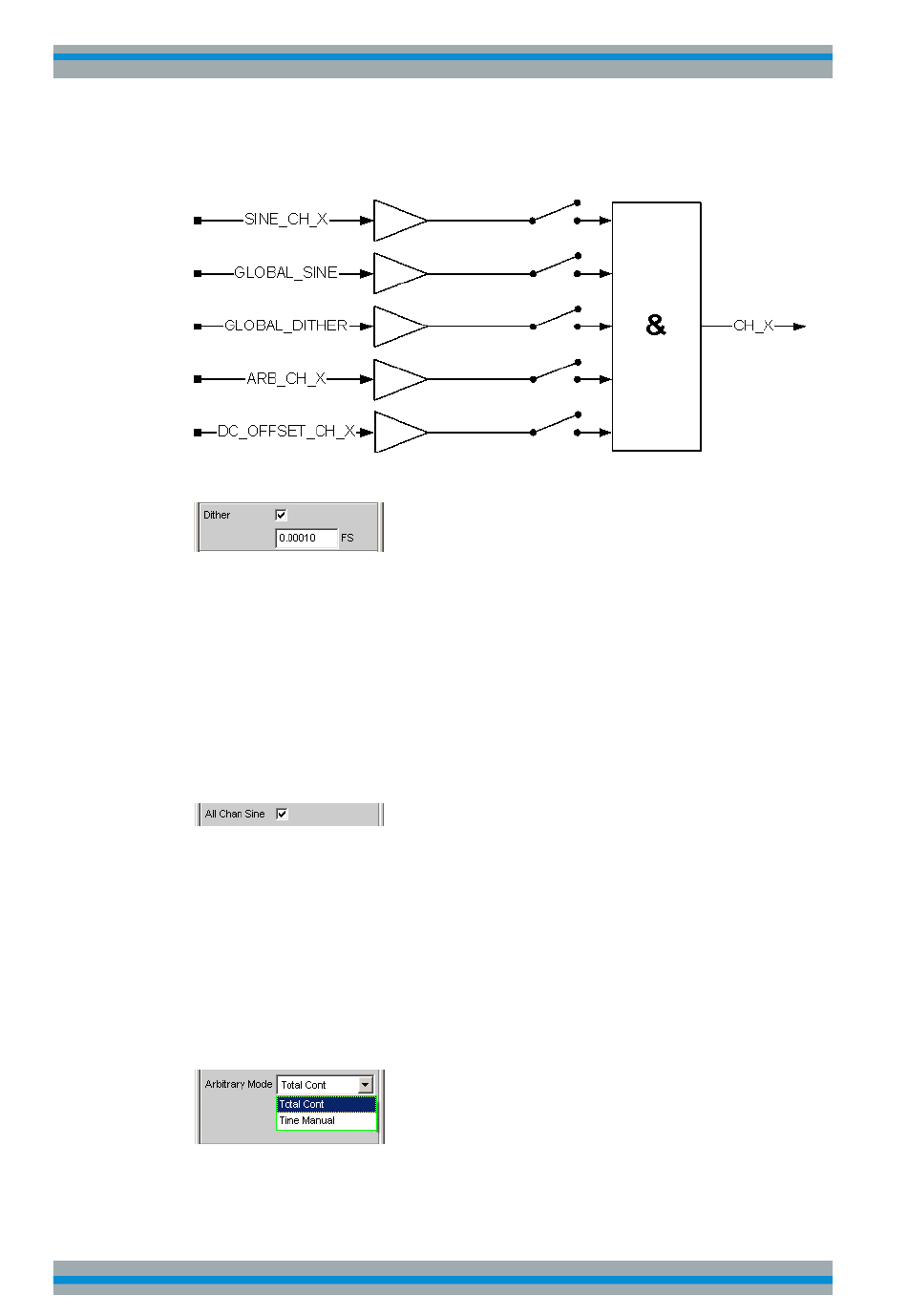

Folgendes Bild veranschaulicht das Zusammenwirken der einzelnen Signalkom-
ponenten:
Dither
Nur verfügbar in den digitalen Generatorinstrumenten.
Dem Gesamtsignal kann ein Rauschanteil mit einstellbarer Amplitude überlagert wer-
den. Diese Einstellung verringert den eingebbaren Maximalpegel der anderen Signal-
komponenten.
Die Tick-Box schaltet diese Funktion ein oder aus.
Fernsteuerbefehl:
SOURce:SINusoid:DITHer:STATe
SOURce:SINusoid:DITHer
All Chan Sine
"Deaktiviert:"
Der übergeordnete Sinus wird weder erzeugt noch angeboten. Alle
diesbezüglichen Einstellzeilen verschwinden.
"Aktiviert:"
Der übergeordnete Sinus wird erzeugt und angeboten und wird über
die Einstellzeile "Gain" mit einem prozentualen Anteil kanalbezogen
zu dem Gesamtsignal addiert, sofern das Häkchen in der Einstellzeile
"All Chan Sine" am Panelende gesetzt ist.
Fernsteuerbefehl:
SOURce:ACHSine:STATe
Arbitrary Mode
Betriebsart der Arbitrary-Signalkomponenten (ARB- und WAV-Files) innerhalb der Uni-
versal-Generatorfunktion.
auf Seite 716
auf Seite 716
auf Seite 729
Allice Messtechnik GmbH
Gerätefunktionen
Generatorsignale
280
