R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

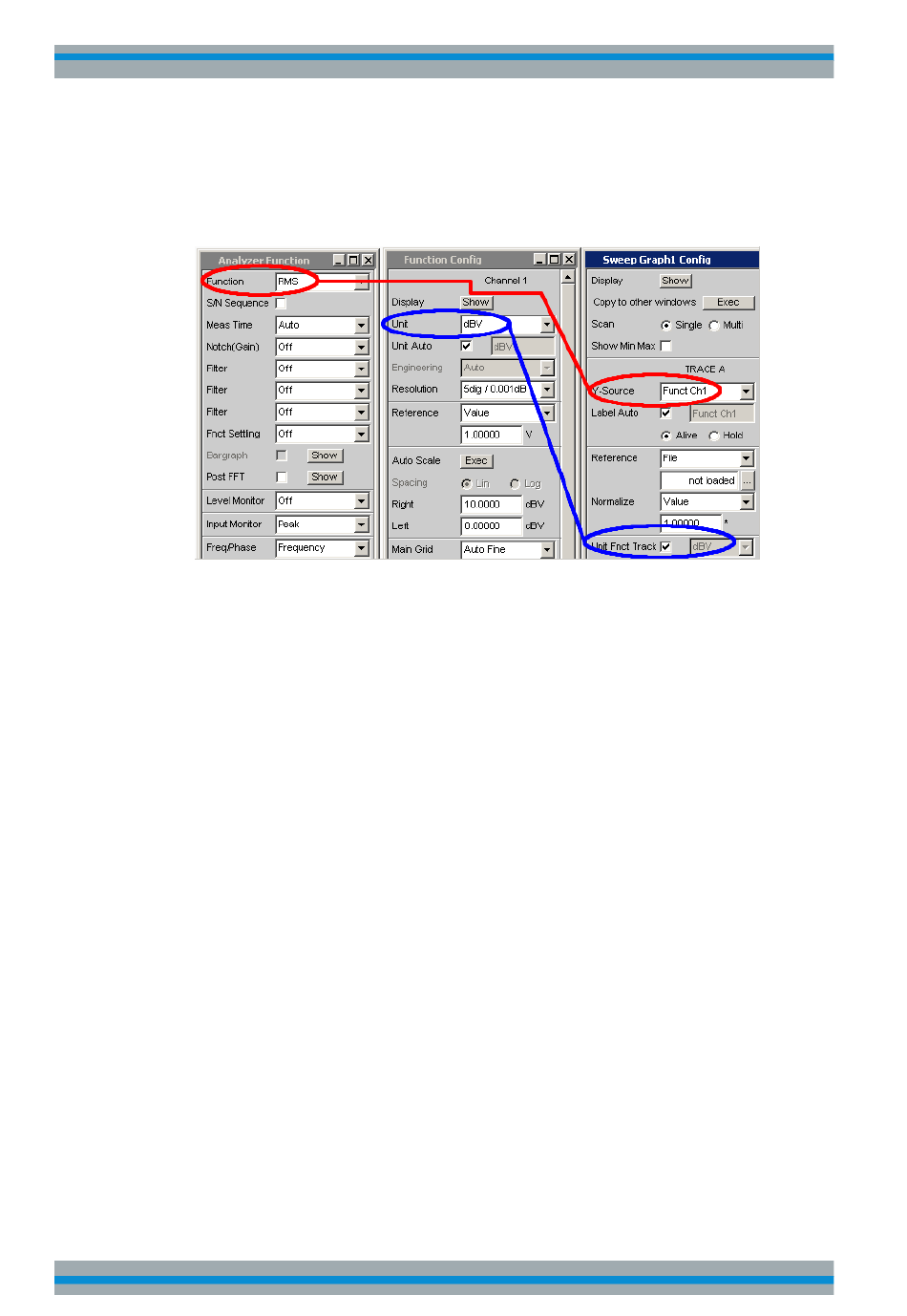

Beispiel:
In Sweep-Subsystem ist Y-Source = Funct Ch1 eingestellt.
Im Analyzer-Panel ist als Messfunktion RMS eingestellt, für die im Function Config-
Panel als Einheit dBV gewählt ist.
Die Anzeigeeinheit dBV für die Messfunktion RMS kann in das Display-Panel über-
nommen werden, gekennzeichnet durch die Tick-Box "Unit Fnct Track".
Beispiel:
Für die Zusatzmessfunktion Waveform gibt es keine eigens zugeordnete Einheit, die in
einem Config-Panel eingestellt werden könnte. Somit kann für das Grafik Subsystem
Waveform keine Einheit aus dem Analyzer übernommen werden und die Tick-Box
"Unit Fnct Track" wird nicht angeboten.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
Gerätefunktionen
545
