R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Öffnet eine Anzeigebox, in welcher der Inhalt des SPD Info Frames einer angeschlos-
senen HDMI-Quelle dargestellt wird. Die Datenstruktur dieses Info Frames wird im
Standard CEA-861 spezifiziert.

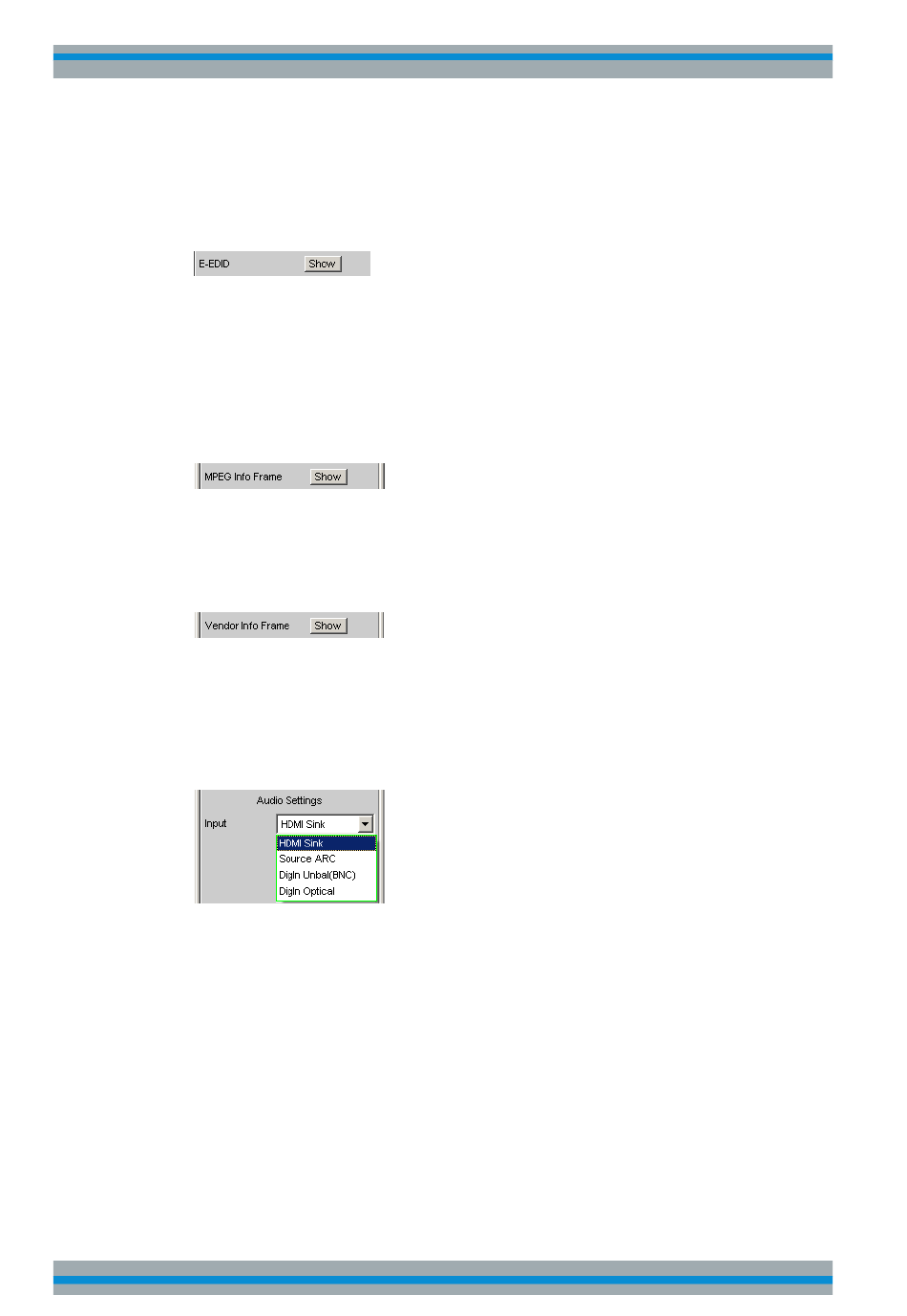

E-EDID
Öffnet eine Anzeigebox, in welcher die Datenstruktur dargestellt wird, die der HDMI-
Analyzer des R&S UPP einer an der SINK-Buchse angeschlossenen HDMI-Quelle zur
Verfügung stellt. Die Daten des R&S UPP können editiert werden um z.B. zu prüfen,
wie angeschlossene HDMI-Quellen auf diese Eistellungen reagieren. Die Struktur der
E-EDID wird im VESA Enhanced Extended Display Identification Data Standard spezi-
fiziert.
MPEG Info Frame
Öffnet eine Anzeigebox, in welcher der Inhalt des MPEG Info Frame einer angeschlos-
senen HDMI-Quelle dargestellt wird. Die Datenstruktur dieses Info Frames wird im
Standard CEA-861 spezifiziert.
Vendor Info Frame
Öffnet eine Anzeigebox, in welcher der Inhalt des Vendor Specific Info Frame einer
angeschlossenen HDMI-Quelle dargestellt wird. Die Datenstruktur dieses Info Frames
wird im Standard CEA-861 spezifiziert.
Input
Auswahl der Audio-Quelle.
"HDMI Sink"
Audioquelle ist die HDMI SINK-Buchse.
Standardmäßig werden im HDMI-Analyzer die Audiodaten über die
HDMI SINK-Buchse empfangen und ausgewertet.
"Source ARC"
Audioquelle ist der an der SOURCE-Buchse eingespeiste Audio
Return Channel.
Alternativ kann der Audio Return Channel (ARC) analysiert werden.
In diesem Modus wird das von einer an der SOURCE-Buchse ange-
schlossenen HDMI 1.4 Senke eingespeiste Audiosignal analysiert.
Allice Messtechnik GmbH
Gerätefunktionen
HDMI Analyzer konfigurieren
340
