R&S
UPP

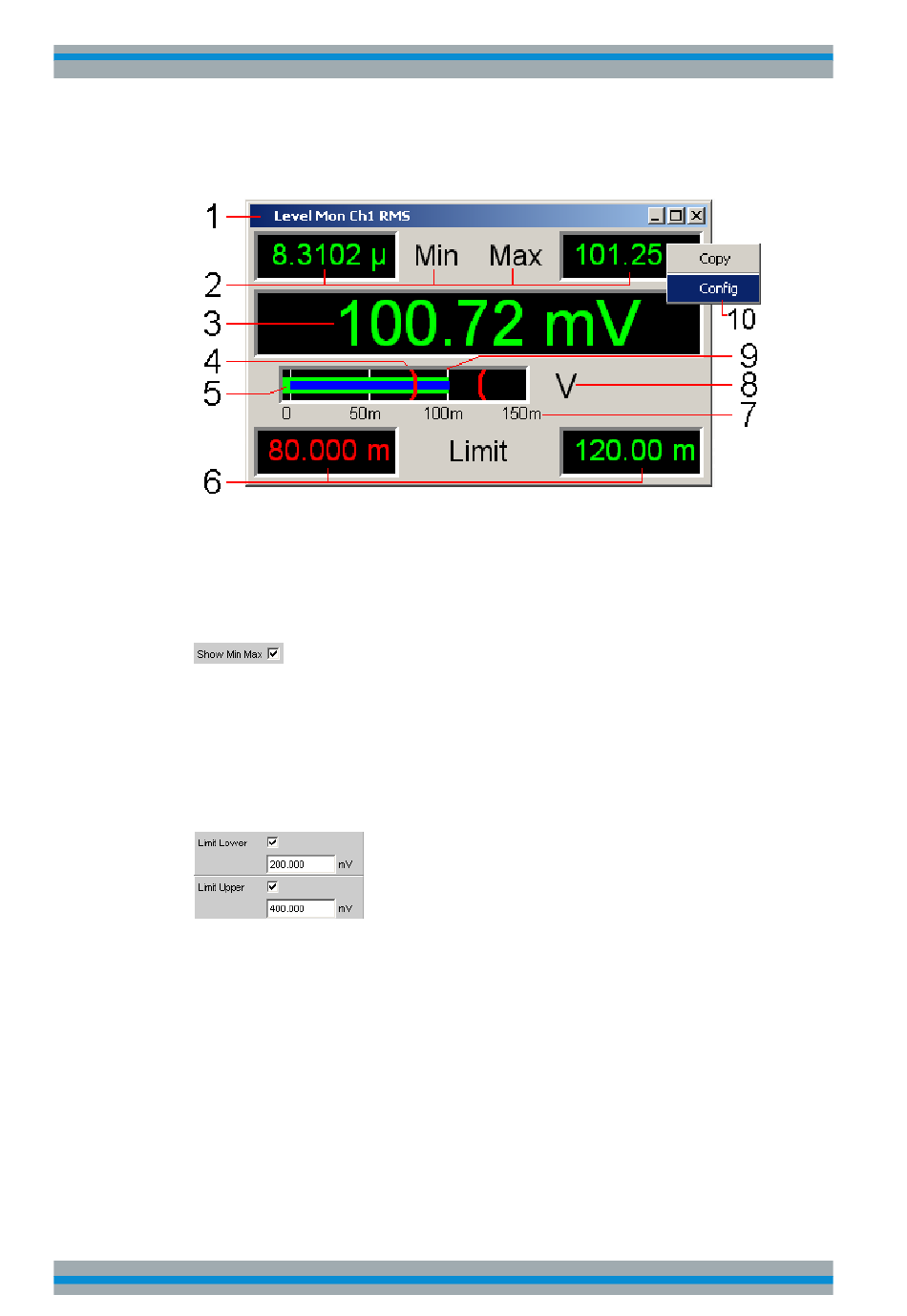

5.47.1 Grafische Darstellung, Erklärung der Elemente
Bedienhandbuch 1411.1055.31 ─ 09
1: Messfunktion
Messfunktion in der Titelzeile Kombianzeige
2: Minimalwert / Maximalwert
Der seit START gemessene niedrigste / höchste Wert, einzustellen über
3: Messwertanzeige
Aktueller Messwert.
Färbt sich der Messwert rot, liegt eine aktuelle Grenzwertverletzung vor.
4: Grenzwertmarkierung
Stellt die unter
angegebenen unteren und oberen Grenzwerte in der Balkenanzeige grafisch dar.
5: Balkenanzeige
Grün:
Stellt das Messergebnis als Balken über einer Skalierung dar. Färbt sich der Balken
rot, liegt eine aktuelle Grenzwertverletzung vor.
Blau:
Min/Max-Balkenanzeige. Die Enden des blauen Balkens kennzeichnen den niedrigsten
und höchsten Messwert seit START.
6: Unterer / Oberer Grenzwert
Stellt den unter
Allice Messtechnik GmbH
Gerätefunktionen
Kombi-Anzeige
597
