Das Frequenzraster ergibt sich aus dem im Panel eingestellten Spacing. Alternativ
kann es aber auch im File definiert werden. Dazu muss das Schlüsselwort fre-
quency_spacing (nicht case sensitiv) angegeben werden, gefolgt von dem Wert in Hz.
Ist dieser Wert kleiner als der Minimalwert: (Abtastrate/16384), so wird der Minimalwert
eingestellt.
Beispiel: rs_exam.ftf im Verzeichnis D:\UPV\User
Neben diesem Dateiformat kann auch eine Equalization-Datei (Beispiel: rs_exam.veq
im Verzeichnis D:\UPV\User) als Shape file geladen werden. Die Amplituden der ein-
zelnen Frequenzlinien werden entsprechend dem Equalization-Frequenzgang einge-
stellt. Das Rauschsignal ist auf den, in der Equalization-Datei definierten, Frequenzbe-
reich bandbegrenzt.
Fernsteuerbefehl:
MMEMory:LOAD:...

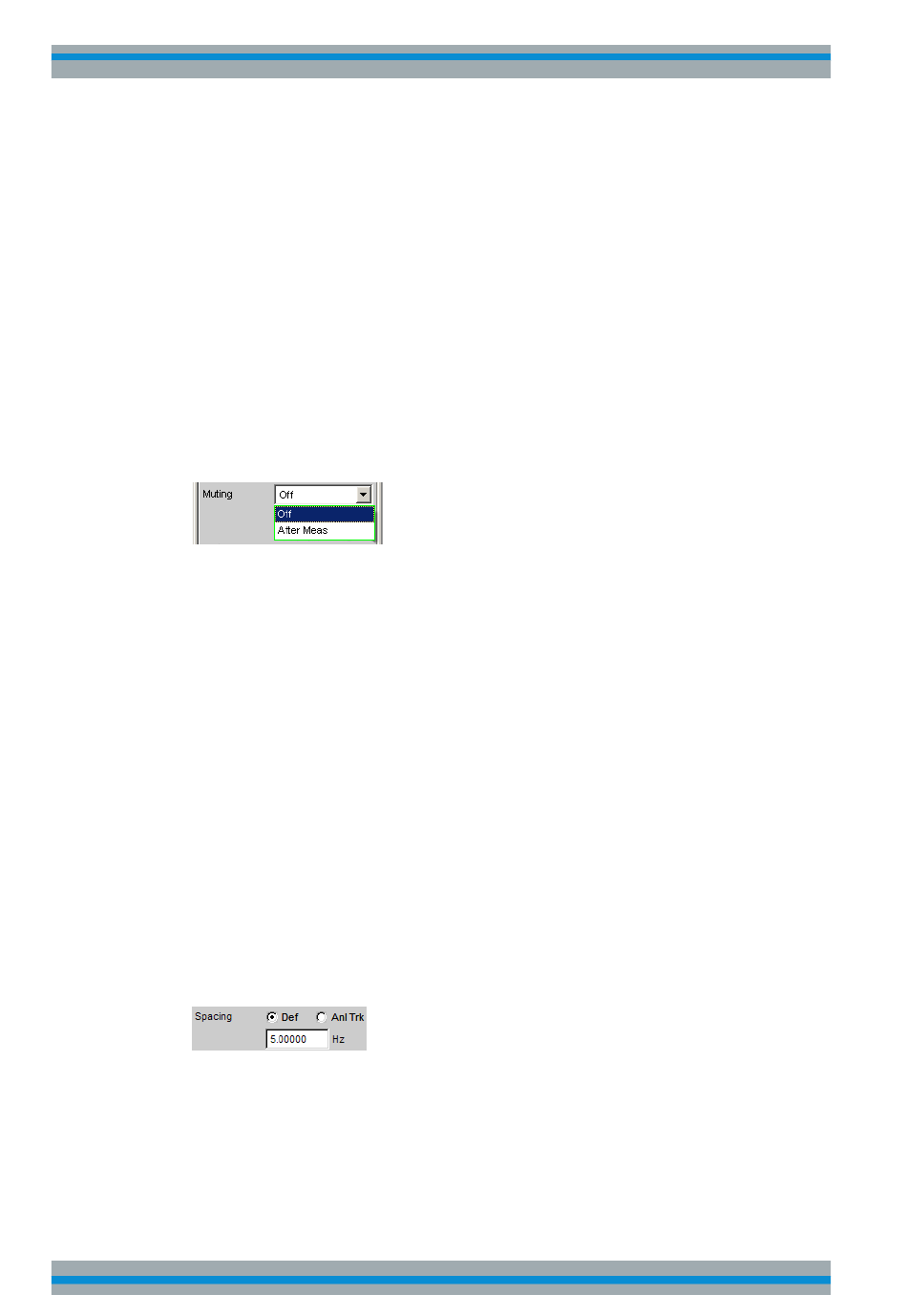

Muting
Ermöglicht das optionale Abschalten des Generators, wenn die Messung beendet ist
und das Generatorsignal nicht mehr benötigt wird.
"Off"
Das Generatorsignal bleibt unabhängig von der Messung immer ein-
geschaltet. Diese Einstellung ist notwendig, wenn der Generator
ohne den Analysator betrieben wird, oder wenn das Messobjekt eine
lange Einschwingzeit benötigt.
"After Meas"
Das Generatorsignal wird abgeschaltet, sobald die (Einzel-) Messung
beendet ist. Bei laufender Dauermessung bleibt auch das Generator-
signal dauerhaft an.
Diese Einstellung ist notwendig, wenn die Messfunktion oder das
Messobjekt vor Beginn der Messung einen Low-Pegel erfordert, z.B.
bei der R&S UPP-Messfunktion "Delay".
Beim Start der Messung wird das Generatorsignal automatisch einge-
schaltet. Da vor dem Messstart kein Signal vorhanden ist, muss eine
mögliche Laufzeit des Messobjekts unbedingt als "Start Cond Delay"
berücksichtigt werden.
Fernsteuerbefehl:
SOURce:PLAY:MUTing
Spacing
Stellt das Frequenzraster ein. Die Frequenz jeder Sinuslinie ist ein ganzzahliges Vielfa-
ches dieses Frequenzrasters
"Def"
Das Frequenzraster kann beliebig definiert werden.
Minimalwert: Abtastrate/16384
Wurde das Frequenzraster im File definiert, dann ist die Einstellzeile
für die Werteingabe ausgegraut und zeigt den Wert an.
auf Seite 727
