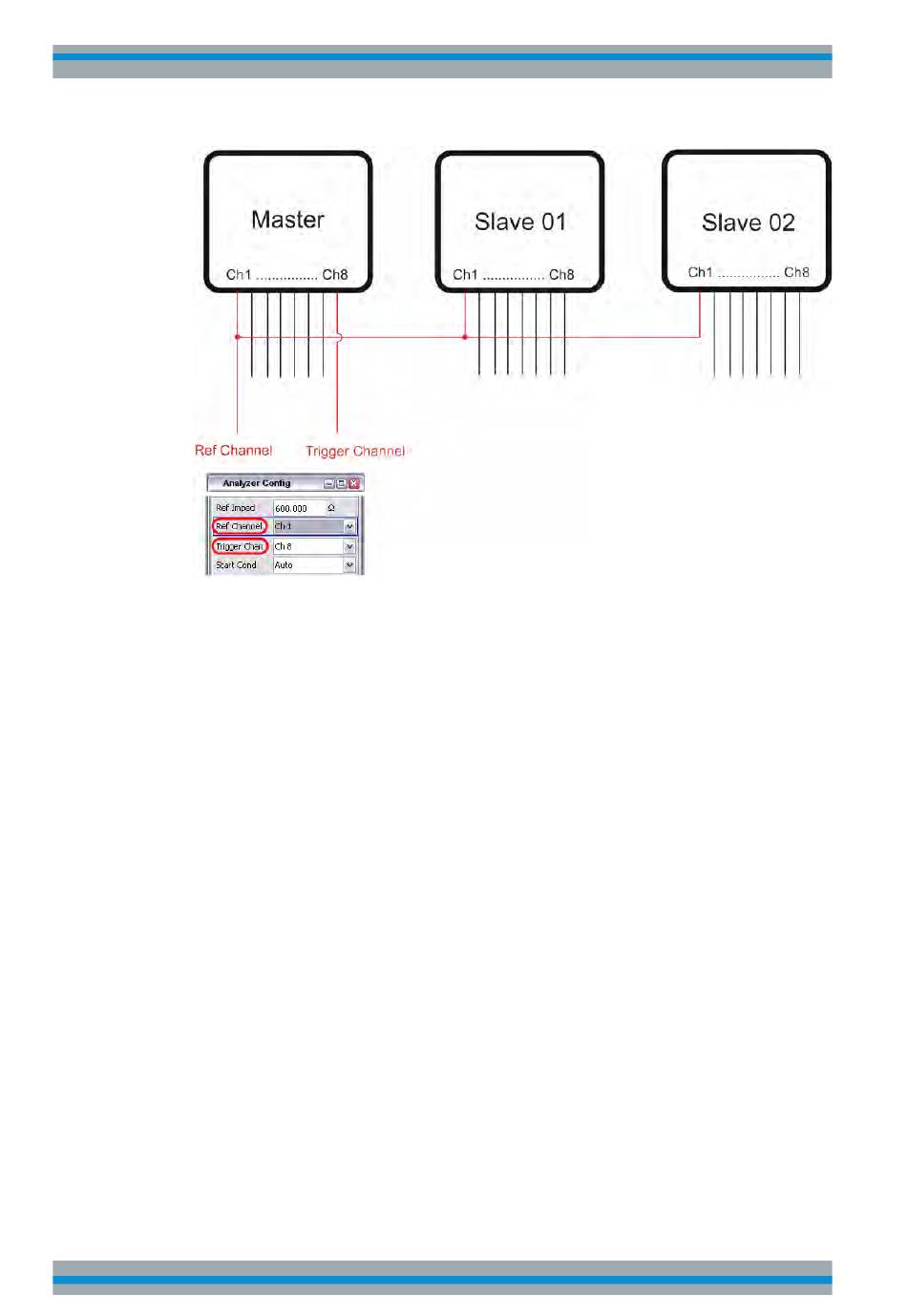

"Ref Channel" ermöglicht die Benennung eines Referenzkanals für die Phasenmes-
sung. Wenn die Phasenmessung über die gesamte Kaskade erfolgen soll, wie in obi-
gem Bild dargestellt, dann muss in jedem Gerät ein "Ref Channel" definiert werden,
bevorzugt der Kanal 1 (default).
"Trigger Chan" benennt einen Triggerkanal zur Ableitung eines Triggerereignisses für
eine Messung. Der als Triggerkanal bestimmte Kanal (in der obigen Abbildung der
Kanal 8), kann ausschließlich am Master gewählt werden. Triggerkanal-Einstellung auf
den Slave-Geräten sind zwar möglich, bleiben aber innerhalb der Kaskade wirkungs-
los.
Kanalauswahl
Die im "Analyzer Config" Panel des Analog-Instruments ausgewählten Kanäle (Meas
Channels) werden 1:1 an die Slaves weitergereicht. Die logische Kanalnummer inner-
halb der Kaskade ergibt sich dabei aus der Nummer des Slaves.
